АЭШС-02 Автомат для электрошлаковой сварки
АЭШС-02 Автомат для электрошлаковой сварки Нажмите, чтобы увеличить

Автомат электрошлаковой сварки АЭШС-02

Автомат электрошлаковой сварки АЭШС-02 с плавным регулированием скорости подачи электродной проволоки, предназначен для автоматической электрошлаковой сварки вертикальных и наклонных (до 45°) швов на постоянном токе обратной полярности металла толщиной от 18 до 70 мм. Возможна сварка вогнутых в вертикальной плоскости по ходу сварного шва листов радиусом более 4000 мм.

Автомат изготовлен в климатическом исполнении У3 - для работы в районах умеренного климата при температуре окружающей среды от –10 °С до +40 °С и относительной влажности воздуха не более 80% (при 25 °С). Окружающая среда должна быть взрывобезопасная, не содержать агрессивные газы и пары в концентрациях, разрушающих металлы и изоляцию, не должна быть насыщенной токопроводящей пылью и водяными парами.

Автомат предназначен для работы на высоте до 1000 м над уровнем моря в закрытых помещениях.

Автомат может комплектоваться следующими сварочными источниками: ВДУ-1250; ВДУ-1204; ВДУ-1000; ПИОНЕР-А1000; ПИОНЕР-А1200.

Технические характеристики


Наименование параметра Значение
Толщина свариваемых деталей, мм 18…70
Номинальный сварочный ток при ПВ=100%, А 700
Пределы регулирования сварочного тока, А Определяется используемым источником питания
Диаметр электродной проволоки, мм 2,5 … 3
Скорость подачи электродной проволоки, м/ч 52 … 520
Скорость перемещения каретки, м/ч 1 … 16
Диапазон регулирования времени растяжки дуги, с 0,2…1,5
Диапазон регулировки поперечного суппорта, мм ±20
Диапазон регулировки продольного суппорта, мм ±30
Диапазон поперечной регулировки положения ползунов, мм ±25
Номинальное напряжение постоянного тока питания двигателей каретки и механизма подачи, В 42
Мощность привода подачи проволоки, Вт 250
Мощность привода каретки, Вт 120
Расход воды для охлаждения ползунов при давлении 2 кгс/см2, л/мин, не менее 10
Габаритные размеры сварочной головки
(без входного направляющего канала) (ДхШхВ), мм 		744х440х700
Масса сварочной головки с пультом управления, кг 35
Изготовитель оставляет за собой право на модификацию и/или изменение технических условий без предварительного уведомления.




УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Принцип работы автомата заключается в расплавлении сварочной проволоки и кромок частей свариваемого изделия теплом от расплавленного флюса, который плавится при прохождении через него электрического тока. Сварной шов формируется из расплавленного металла в сварочной ванне, которая ограничена кромками свариваемых листов и ползунами. В нижней части сварочной ванны происходит кристаллизация металла. Сварочная головка в процессе работы перемещается вдоль сварного шва.


состав установки



• Головка сварочная;

• Блок управления;

• Пульт управления;

• Кнопка дистанционного включения перемещения;

• Выпрямитель сварочный;

• Кассета со сварочной проволокой;

• Соединения электрические;

• Рукава для подвода воды;

• Устройство для подачи воды и контроля давления;

• Запасные части и инструмент.

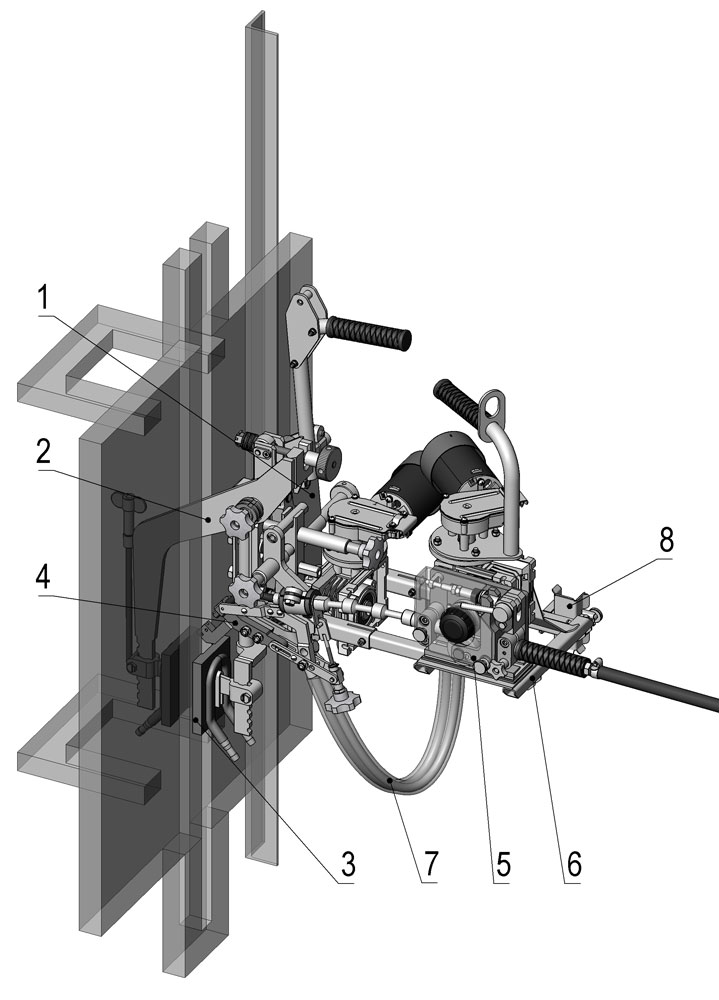

Состав и назначение составных частей головки сварочной



Головка сварочная состоит из следующих составных частей:


• Каретка с приводом 1;

• Система позиционирования 2;

• Ползуны 3;

• Мундштук 4;

• Механизм подачи проволоки 5;

• Кронштейн 6;

• Кабель 7;

• Держатель кабеля управления 8.

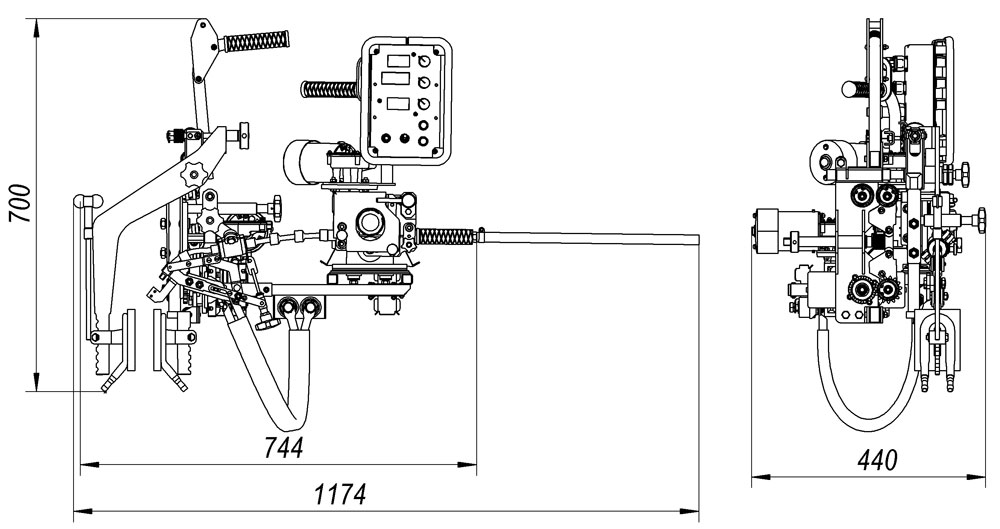

Общий вид, габаритные размеры

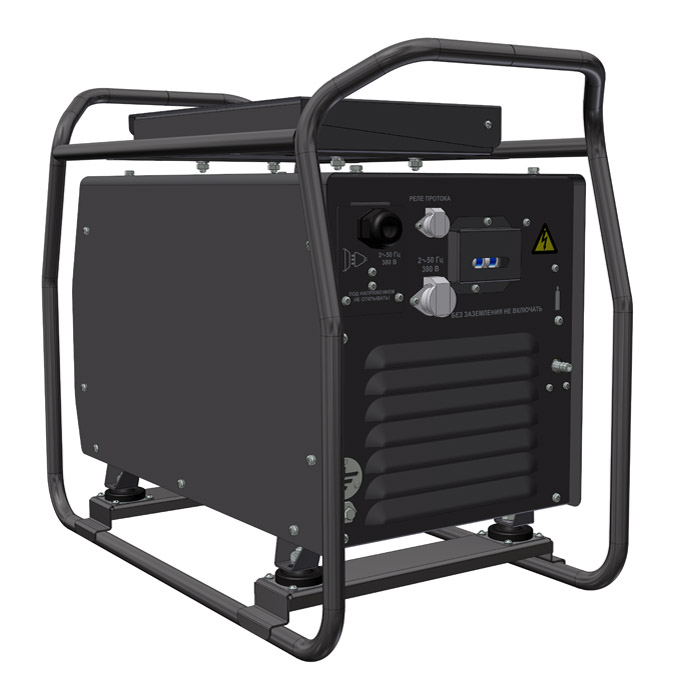

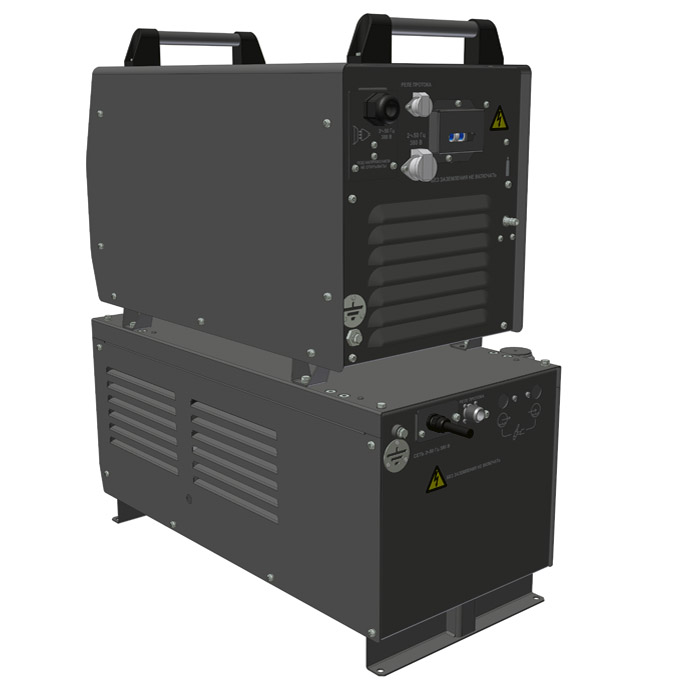

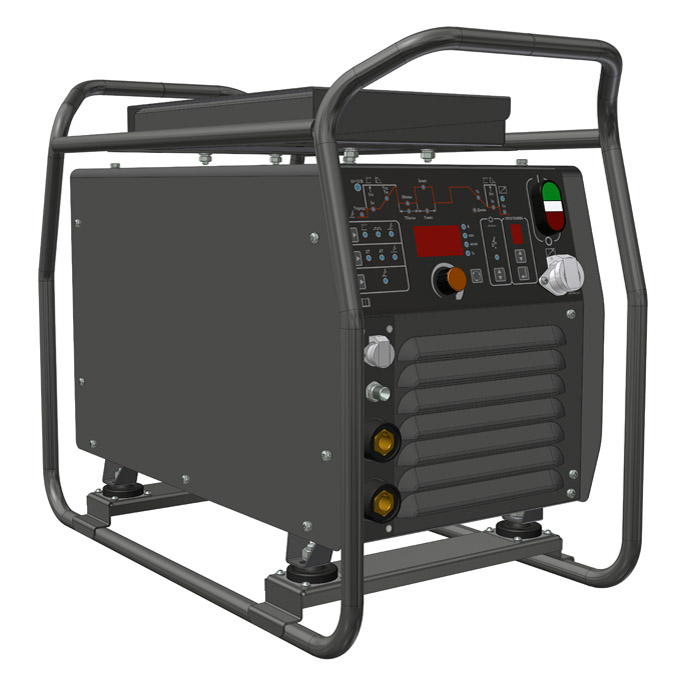

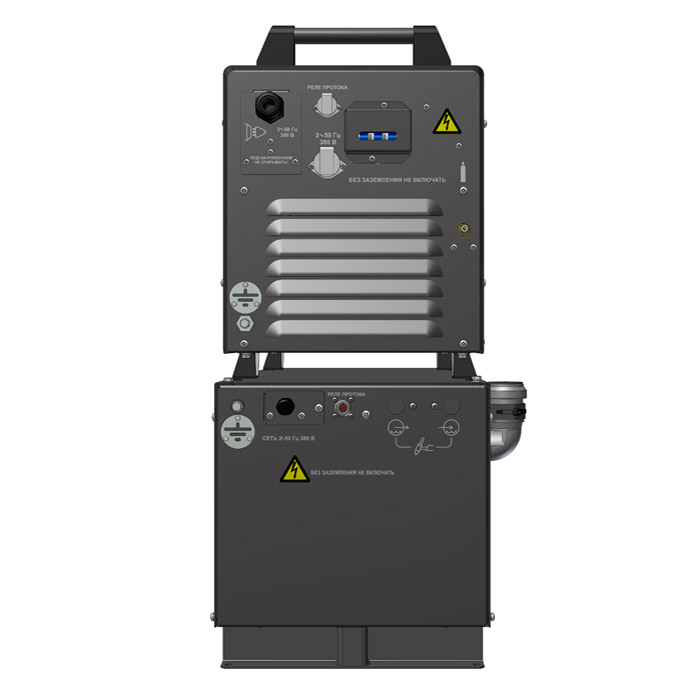

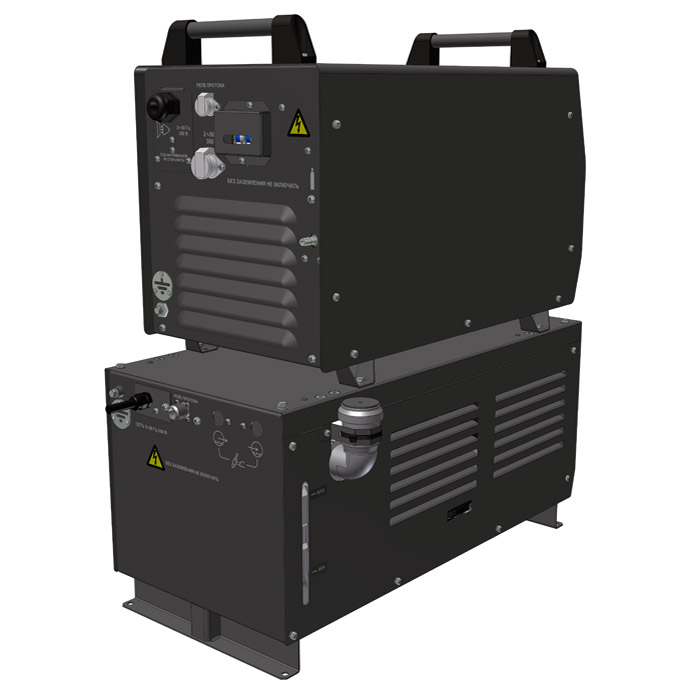

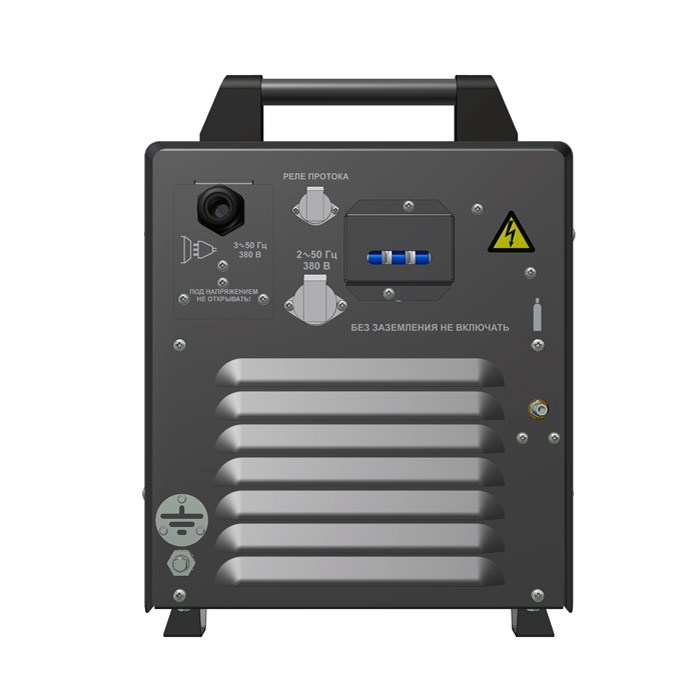

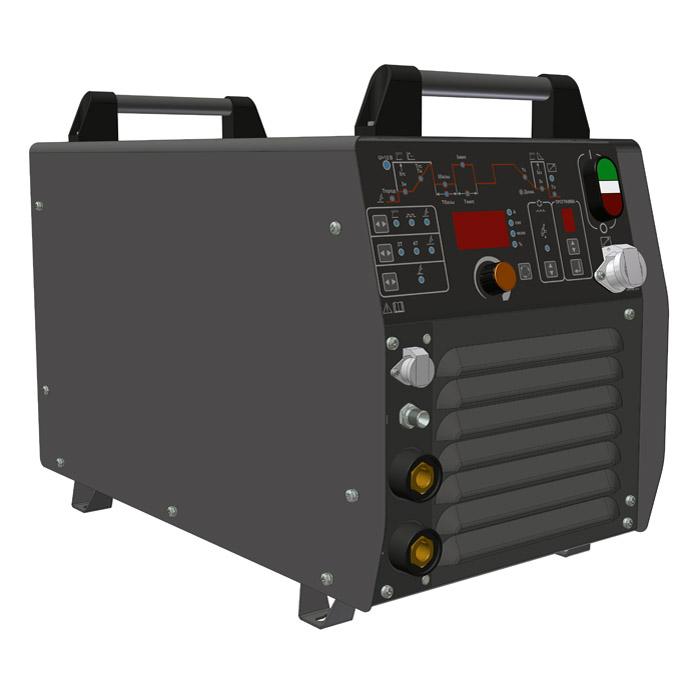

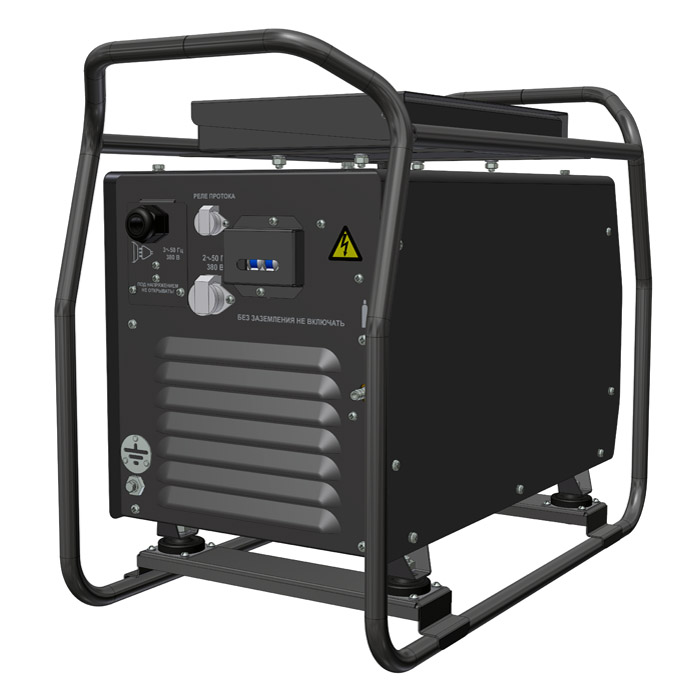

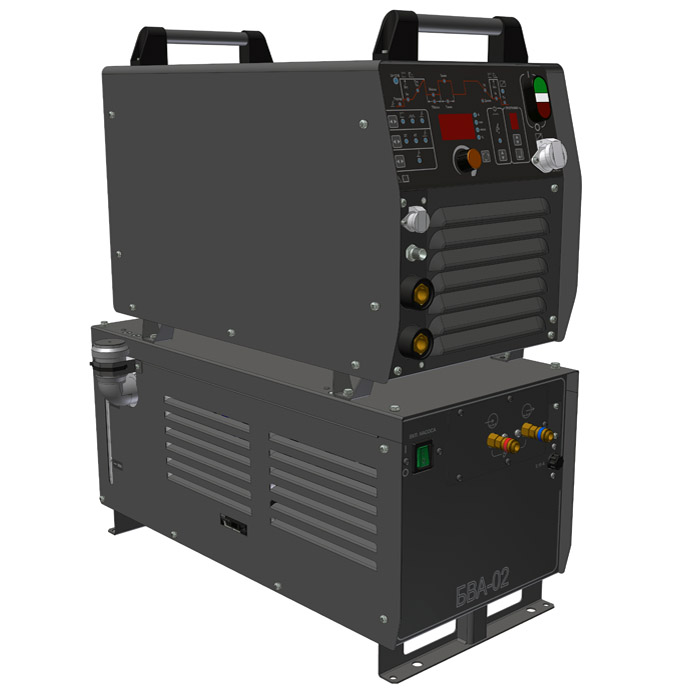

3D модели установки УДГ-358





Фотографии КОМПЛЕКСа

Видео о ОВРП-200

Блок управления

Блок управления устанавливается на сварочном источнике.
Внутри блока управления расположены:
• платы управления приводами каретки и механизма подачи сварочной проволоки;
• плата автоматики;
• трансформатор питания.

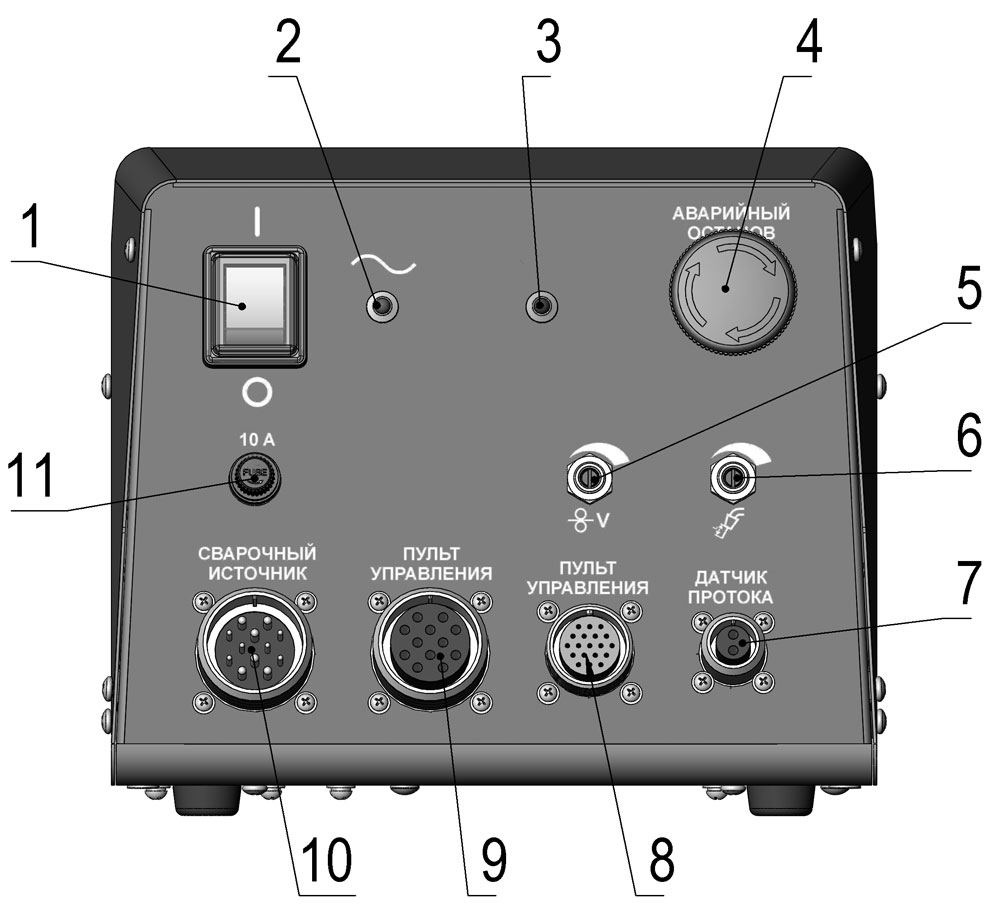

На передней панели блока управления расположены следующие органы управления и контроля:

• клавишный сетевой выключатель 1;
• индикатор "ПИТАНИЕ" 2;
• индикатор "НЕТ ПРОТОКА" 3 (указывает на отсутствие (или недостаток) протока охлаждающей жидкости через ползуны 3);
• кнопка «АВАРИЙНЫЙ ОСТАНОВ» 4 для отключения питающего напряжения;
• потенциометр 5 регулирования скорости прямой/обратной подачи проволоки в наладочном режиме и скорости поднятия проволоки при нажатии и удержании кнопки «СТОП» пульта управления;
• потенциометр 6 регулирования вылета сварочной проволоки после сварки;
• разъем 7 для подключения датчика протока охлаждающей жидкости;
• разъемы 8, 9 для подключения кабеля к пульту управления;
• разъем 10 для подключения кабеля управления от сварочного источника;
• предохранитель 11.



Пульт управления

Пульт управления предназначен для оперативного управления режимом сварки и для наладки. Установлен на стойке 7 механизма подачи проволоки..

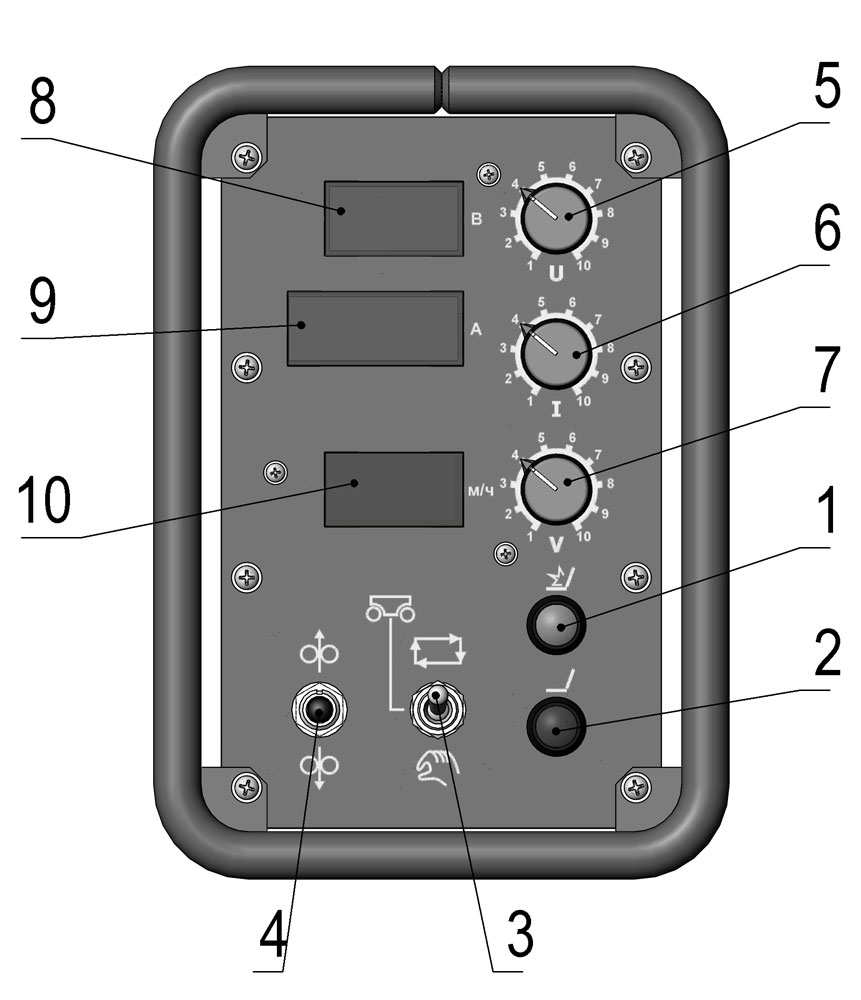

На передней панели пульта расположены следующие органы управления:

• кнопка «ПУСК» 1 – начало сварочного процесса;
• кнопка «СТОП» 2 – конец сварочного процесса при кратковременном нажатии или обратная подача проволоки при удержании кнопки;
• переключатель режима работы каретки 3:
    - переключатель вверх – включение перемещения каретки
    - o переключатель вниз – включение перемещения каретки осуществляется с помощью кнопки ДУ
• переключатель 4 (без фиксации) направления движения проволоки в наладочном режиме:
    - переключатель вниз – прямая подача проволоки
    - переключатель вверх – обратная подача проволоки
• потенциометр 5 регулирования сварочного напряжения;
• потенциометр 6 регулирования сварочного тока;
• потенциометр 7 регулирования скорости перемещения каретки;
• индикатор 8 сварочного напряжения;
• индикатор 9 сварочного тока/скорость подачи проволоки;
• индикатор 10 скорости сварки.


Изготовитель оставляет за собой право на модификацию и/или изменение технических условий без предварительного уведомления.
Внешний вид изделия, может отличаться от иллюстраций, представленных на сайте.
Материалы размещенные на сайте носят информационный характер и не являются публичной офертой.
