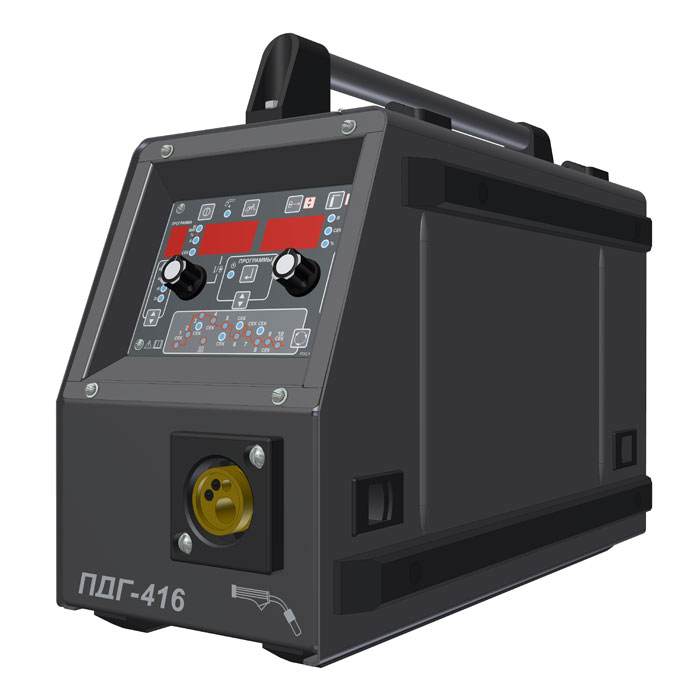

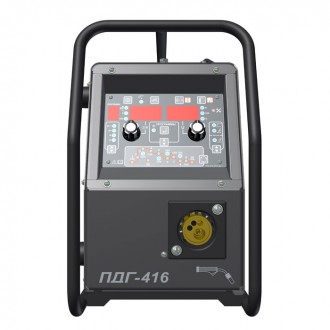

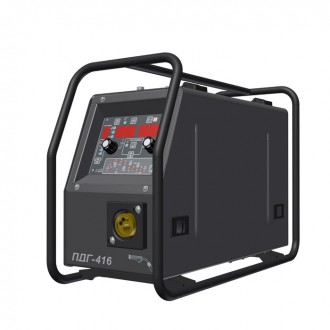

Подающий механизм ПДГ-416
Подающий механизм ПДГ-416 Нажмите, чтобы увеличить

ПОДАЮЩИЙ МЕХАНИЗМ ДЛЯ ДУГОВОЙ СВАРКИ ПДГ-416

Подающий механизм для дуговой сварки ПДГ-416 в составе комплекта Х16 (совместно с выпрямителями Пионер-5016, -5016Е и Пионер-6016Е) либо с панелями управления PF03 и PF04 (для совместной работы с выпрямителем для дуговой сварки СТРОИТЕЛЬ МИГ-4000 OLED) предназначен:

• для полуавтоматической сварки плавящимся электродом в среде защитных газов [MIG/MAG];

• для сварки углеродистых, легированных и коррозионностойких сталей на постоянном токе [MMA] металлическими электродами с покрытием;

• для сварки неплавящимся электродом на постоянном токе в среде аргона [TIG LiftArc]) всех металлов, за исключением алюминия и его сплавов;

• для воздушно-дуговой строжки неплавящимся угольным (графитовым) электродом [CAC-A].

ОСНОВНЫЕ ОСОБЕННОСТИ

• Подающий механизм выпускается в следующих исполнениях функционала:
    - исполнение PF00 "Базовый" рабочий функционал;
    - исполнение PF01 "Профессиональный" рабочий функционал;
    - исполнение PF02 "Экспертный" рабочий функционал;
    - исполнение с панелью управления PF03 (для Строитель МИГ-4000 OLED).
    - исполнение с панелью управления PF04 (для Строитель МИГ-4000 OLED).
• Подающий механизм имеет независимое, плавное регулирование скорости подачи электродной проволоки. Управление осуществляется с помощью органов управления, расположенных на подающем механизме, и кнопки на горелке.
• Установка параметров производится регуляторами с тактильным переключением.
    Установка происходит двумя способами:
    - обычный (каждый щелчок изменяет значение параметра на одну единицу);
    - ускоренный (при быстром вращении регулятора, каждый щелчок изменяет параметр на пять единиц).
• В подающем механизме применен двигатель подачи проволоки с оптическим таходатчиком. Это позволяет подающему механизму с высокой точностью выдерживать заданную скорость подачи во всем температурном диапазоне. Отсутствует эффект "холодного старта двигателя".
• Подающий механизм имеет широкий выбор опций. (Подробнее см. ниже)

Сварочные режимы

MIG/MAG

MMA

При выборе вида сварки MIG/MAG, подающий механизм обеспечивает:
    - предварительную заправку электродной проволоки (режим "Заправка проволоки");
    - предварительную подачу газа через горелку (режим "Продувка газа");
    - предварительную установку параметров сварочного цикла (до 10 ПРОГРАММ);
    - дистанционное включение/выключение сварочного выпрямителя (без перехода в дежурный режим);
    - дистанционную регулировку сварочного напряжения выпрямителя;
    - регулируемую подачу сварочной проволоки;
    - подачу газа через горелку;
    - автоматическую компенсацию падения напряжения в протяженном сварочном кабеле;
    - регулировку сварочной динамики (индуктивности);
    - режим импульсной подачи проволоки с возможностью одновременного изменения напряжения и индуктивности;
    - управление с кнопки горелки параметрами до сварки и (или) во время сварки:
        а) напряжением или скоростью подачи проволоки;
        б) переключением ПРОГРАММ тремя способами – по кругу последовательно, между 1-3 ПРОГРАММАМИ, между 1-3 или 4-6 или 7-9 ПРОГРАММАМИ;
        в) отдельное включение (отключение) данного управления.
    - возможность ограничения сварочных режимов в заданных пределах в целях предотвращения нарушений сварщиками отклонений фактических режимов сварки при производстве работ от режимов, предусмотренных технологическими картами предприятия (режим "ИНЖЕНЕРНОЕ МЕНЮ"). 		При выборе вида сварки ММА, подающий механизм обеспечивает:
    - дистанционную регулировку сварочного тока выпрямителя;
    - регулировку тока и времени форсажного режима в начале сварки;
    - регулировку тока короткого замыкания выпрямителя;
    - работу в режиме блока снижения напряжения (БСН);
    - работу в режиме антиприлипания электрода.

TIG LiftArc

При выборе вида сварки TIG, подающий механизм обеспечивает:
    - предварительную установку параметров сварочного цикла TIG;
    - дистанционную регулировку сварочного тока выпрямителя;
    - подачу газа через горелку;
    - работу в режиме блока снижения напряжения (БСН).
Зажигание дуги при TIG-сварке происходит, после начала сварочного цикла, отрывом вольфрамового электрода от изделия (контактный способ поджига дуги).







Описание панелей управления подающим механизмом

Подающий механизм выпускается в следующих вариантах рабочего функционала:
Базовый (PF00), Профессиональный (PF01), Экспертный (PF02), с панелями управления PF03 и PF04 (исполнение для Строитель МИГ-4000 OLED).
Каждому функционалу соответствует своя панель управления.
Все панели могут использоваться для регулировок сварочного процесса в ММА, TIG и MIG/MAG.
Наличие вида сварки TIG является дополнительной опцией и зависит от исполнения подающего механизма. Отключение (или подключение) данного режима возможно по согласованию с производителем. Изначально вид сварки TIG в ПДГ-416 подключен.
Более подробную информацию о подающем механизме смотрите в технической документации на оборудование.

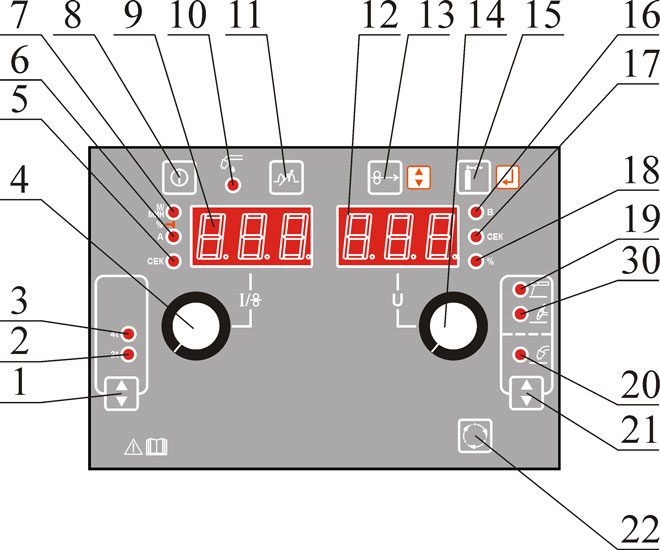

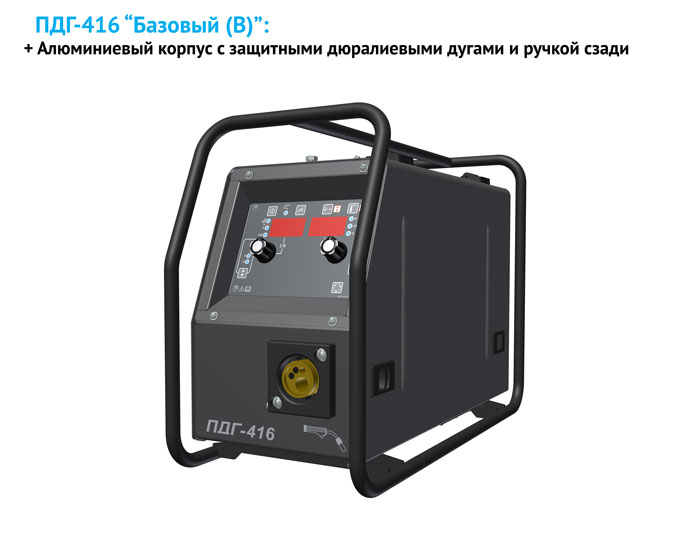

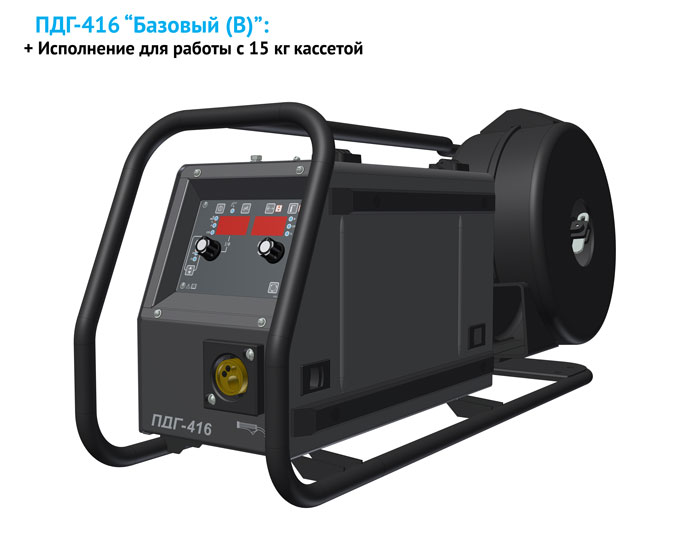

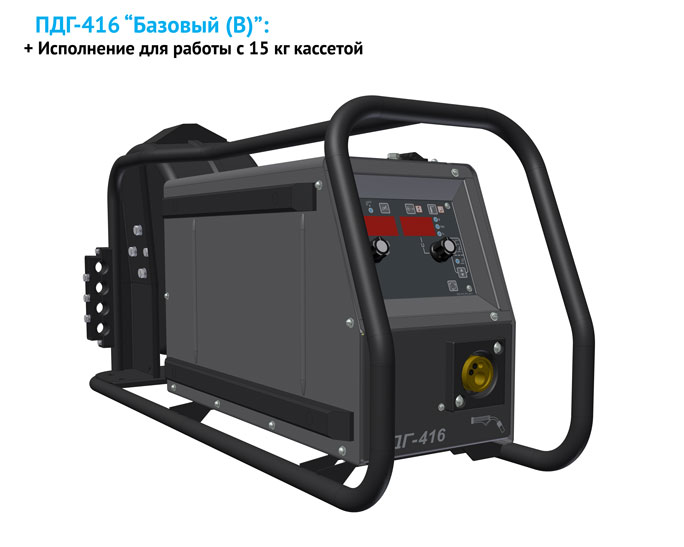

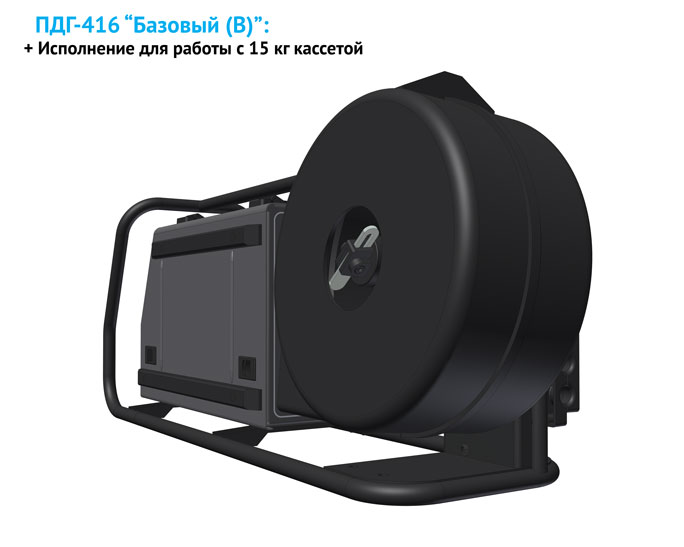

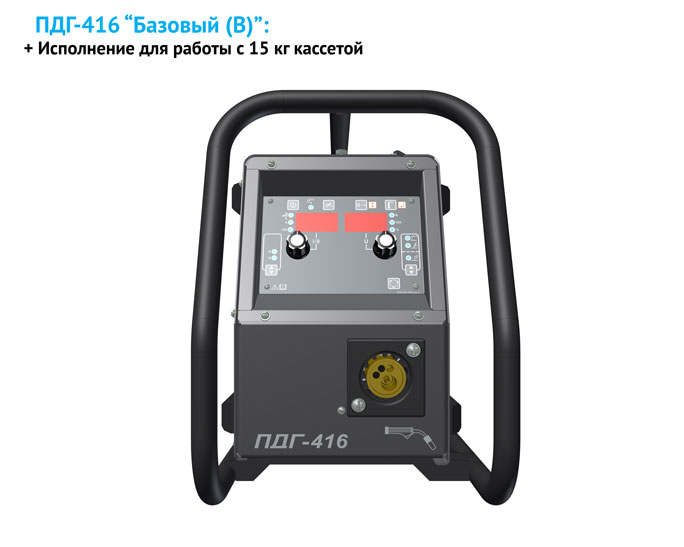

+ "Базовая" панель управления подающим механизмом
"Базовый" рабочий функционал предназначен для производительной работы в ММА, TIG и MIG/MAG без частой смены типов сварочных и свариваемых материалов. "Базовая" панель является простейшей панелью комплекта.

1. Кнопка "Выбор режима сварочного цикла 2t/4t"
2. Индикатор "2t"
3. Индикатор "4t"
4. Регулятор""
5. Индикатор "С" (режим индикации времени индикатора "" поз.9)
6. Индикатор "А" (режим индикации тока индикатора "" поз.9)
7. Индикатор "м/мин" (режим индикации скорости подачи
    индикатора "" поз.9)
6 и 7 вместе - Индикатор "%"
    (режим индикации скорости подачи индикатора "" поз.9)
8. Кнопка "Вкл./Выкл."
9. Индикатор ""
10. Индикатор ""выбора водяного охлаждения подключенной горелки (опционально)

11. Кнопка "Индуктивность"
12. Индикатор "U"
13. Кнопка "Заправка проволоки" ["Выбор"]*
14. Регулятор "U"
15. Кнопка "Продувка" ["Ввод"]*
16. Индикатор "В" (режим индикации напряжения индикатора "U" поз.12)
17. Индикатор "С" (режим индикации времени индикатора "U" поз.12)
18. Индикатор "%" (режим индикации величины установки параметров индикатора "U" поз.12)
19. Индикатор "ММА"
20. Индикатор "MIG/MAG"
21. Кнопка "Выбора вида сварки"
22. Кнопка "Цикл"
30. Индикатор "TIG"

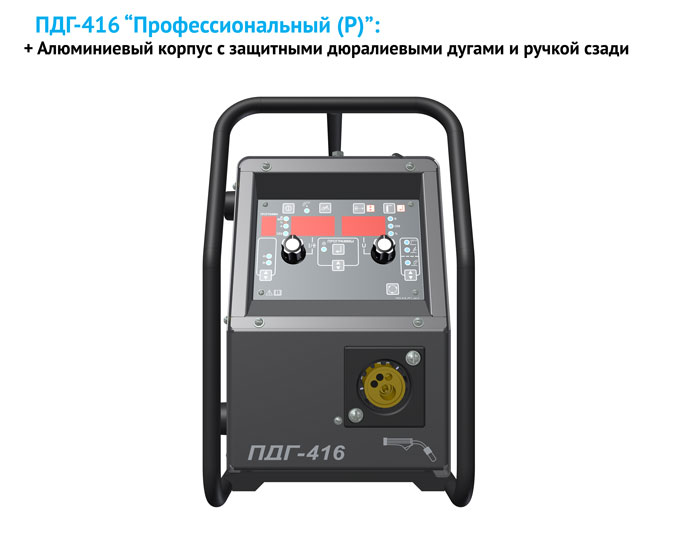

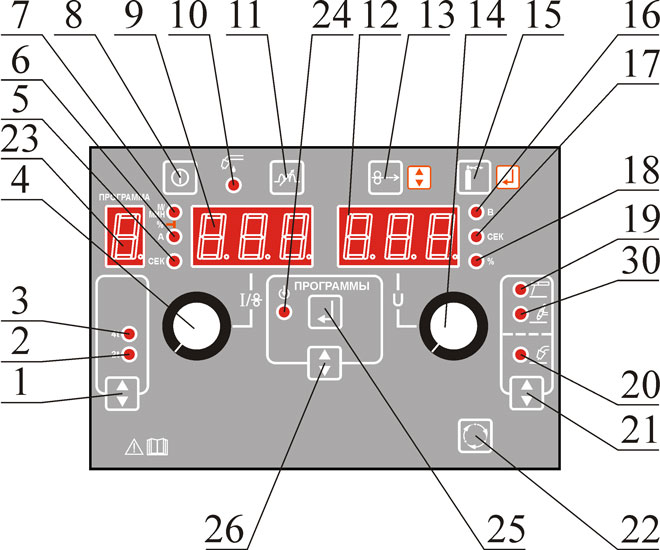

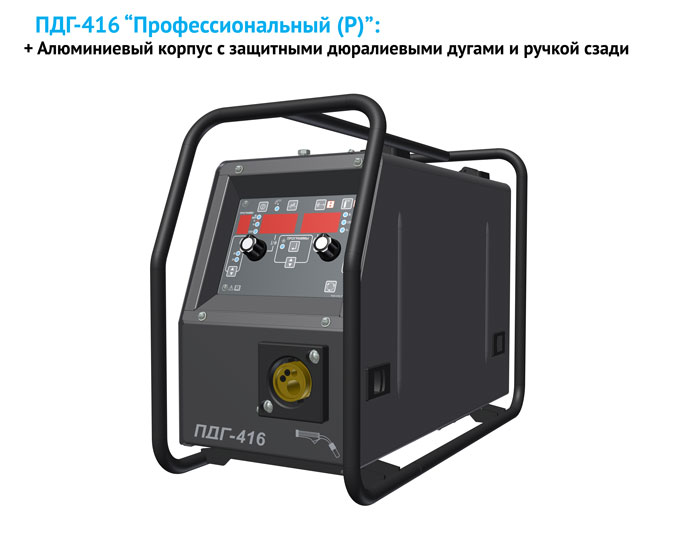

+ "Профессиональная" панель управления подающим механизмом
Как уже было указано ранее, в Базовом, Профессиональном и Экспертном функционалах принцип работы и параметры регулировок в ММА и TIG одинаковы. Поэтому дальнейшее описание панели управления "Профессионал" приводится для вида сварки MIG/MAG.
Панель управления "Профессионал" аналогична панели "Базовая", но дополнительно оснащена ячейками памяти на 10 различных циклов сварки (ПРОГРАММ). Запоминанию подлежат не только основные параметры сварочного режима – скорость подачи проволоки и сварочное напряжение, но и время продувки до/после сварки, время вылета проволоки, индуктивность и режим работы сварочной горелки (2t / 4t).

1…22, 30. Данные позиции см. рис для исполнения "Базовый"
23. Индикатор "№ ПРОГРАММЫ"
24. Индикатор "Запись ПРОГРАММЫ"

25. Кнопка "Запись ПРОГРАММЫ"
26. Кнопка "Выбор ПРОГРАММЫ"

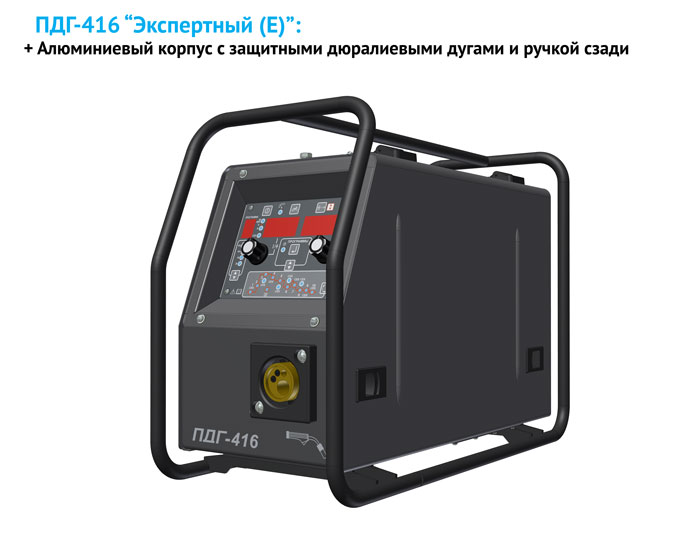

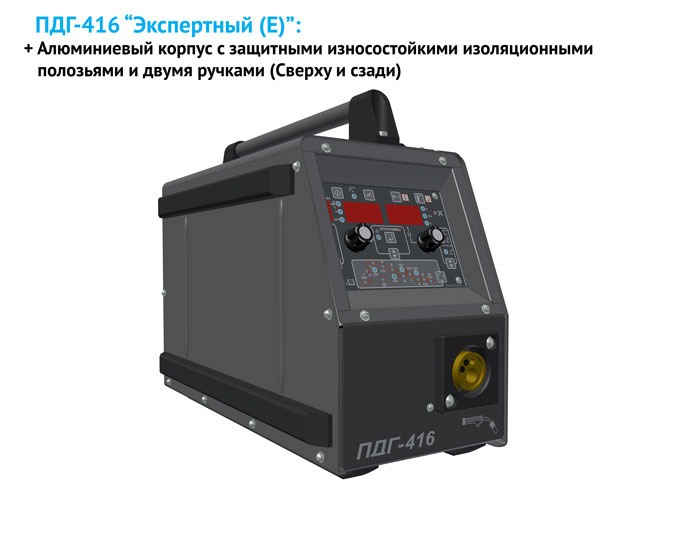

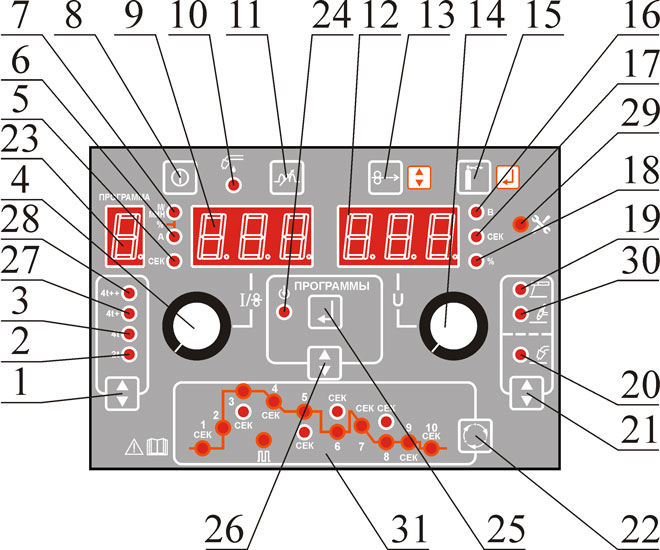

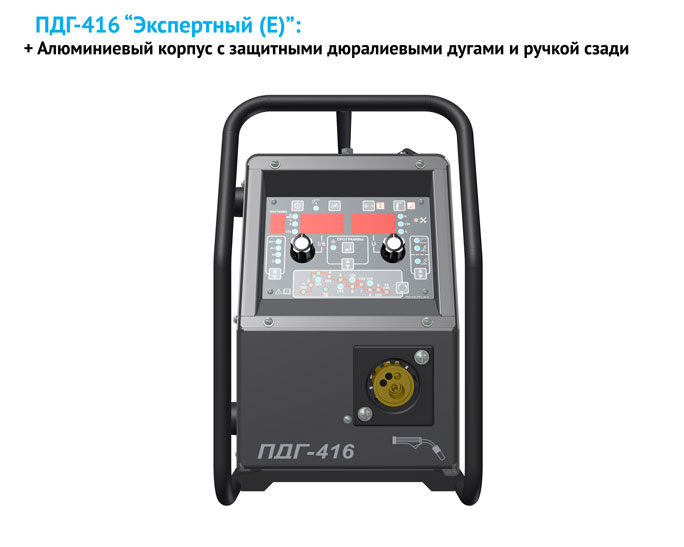

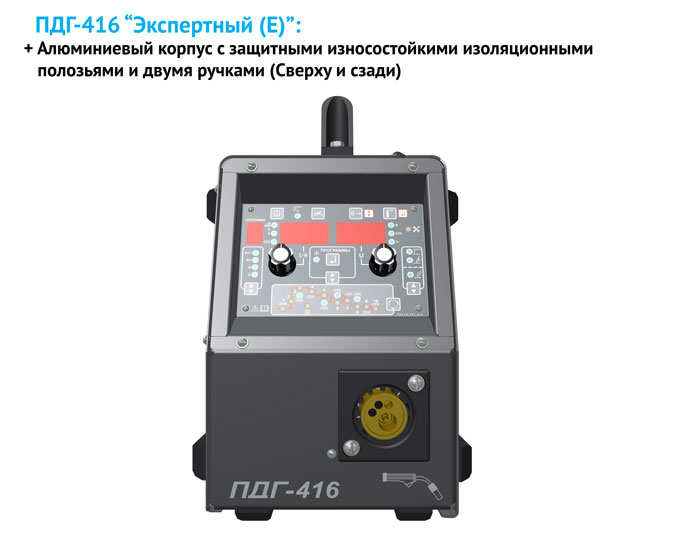

+ "Экспертная" панель управления подающим механизмом
Как уже было указано ранее, в Базовом, Профессиональном и Экспертном функционалах принцип работы и параметры регулировок в ММА и TIG одинаковы. Поэтому дальнейшее описание панели управления "Эксперт" приводится для MIG/MAG.
Панель управления "Эксперт" аналогично панели "Профессиональная" с дополнительными возможностями регулировки дополнительных параметров сварочного режима – предварительной подачи проволоки; расширены возможности регулирования параметров мягкого старта и заварки кратера. Т.е. появилась возможность изменения всех режимов сварочного цикла.

Основное отличие Экспертного рабочего функционала от других в том, что все параметры сварочного цикла задаются в абсолютных значениях, а не процентах от основных сварочных параметров. Добавлена наглядная циклограмма сварочного цикла с индикаторами каждого параметра сварочного цикла.
Для ПДГ-416 также добавлен режим сварки "СуперПульс", при котором возможно задавать импульсные режимы сварки, как по сварочному напряжению, так и по скорости подачи сварочной проволоки, что бывает необходимо сварщику для облегчения сварки вертикальных соединений проволокой сплошного сечения. Так же возможно импульсное изменение сварочной динамики (индуктивности). Включатся/отключается режим сварки "СуперПульс", нажатием кнопки "Цикл" более 5 с, при этом загорается индикатор циклограммы "Импульсный режим".
Кроме того, появилась возможность выбрать любой из режимов сварочных циклов 4t "Длинные швы":
- 4t простой, индикатор "4t";
- 4t +, индикатор "4t+", позволяющий сварщику самостоятельно регулировать мягкий (горячий) старт и заварку кратера;
- 4t газ, индикатор "4t++" , позволяющий сварщику самостоятельно регулировать время продувки до/после сварки.
Помимо этого, добавлена функция ограничения сварочных режимов. При ее активации сварочному персоналу доступна только тонкая подстройка заранее внесенных в память подающего механизма сварочных режимов технологом, что не позволит нарушить технологию при сварке (блокировка осуществляется с помощью специального режима "ИНЖЕНЕРНОЕ МЕНЮ" подающего механизма).

1…26. Данные позиции рис для исполнения "Профессиональный"
27. Индикатор "4t+"
28. Индикатор "4t++"

29. Индикатор "ИНЖЕНЕРНОЕ МЕНЮ"
30. Индикатор "TIG"
31. Циклограмма сварочного цикла

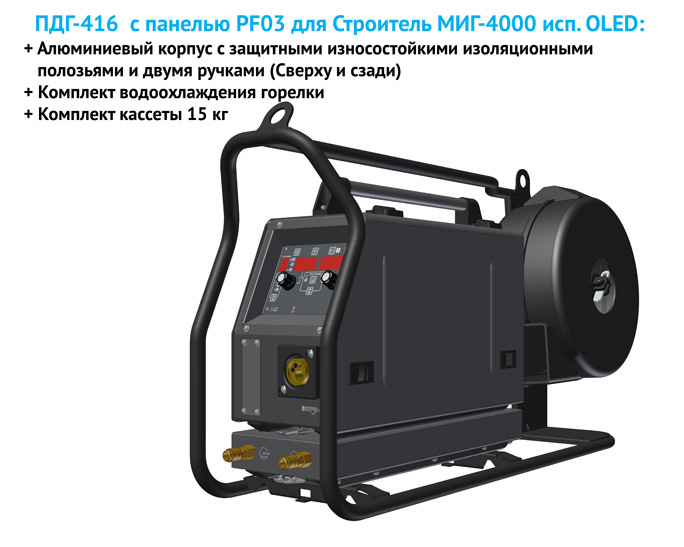

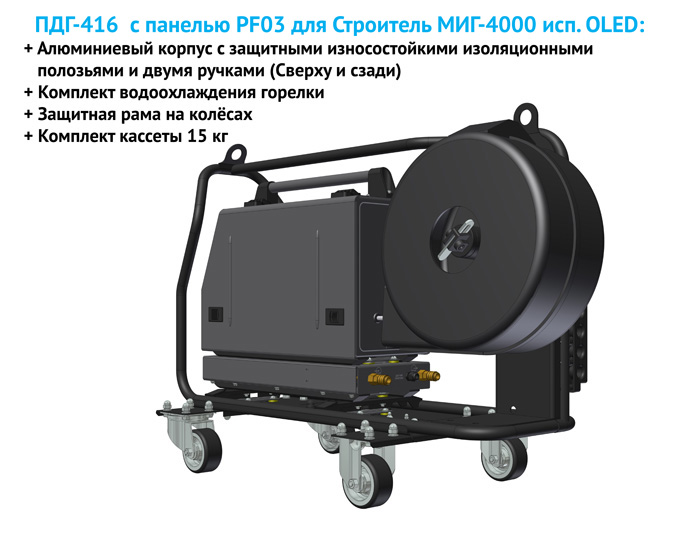

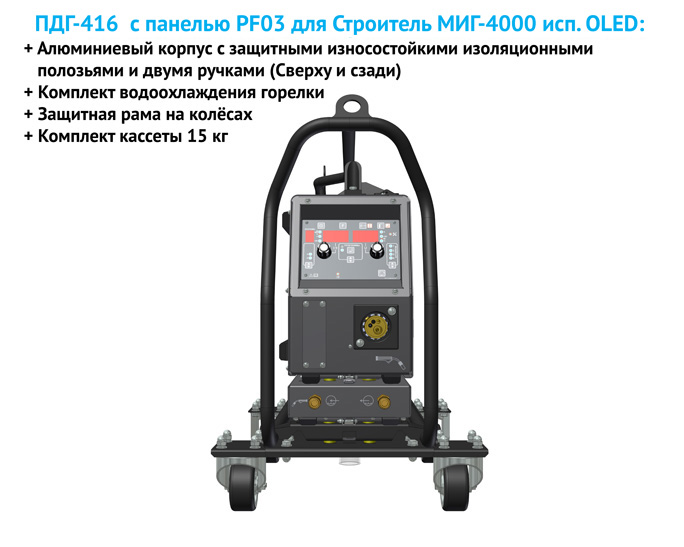

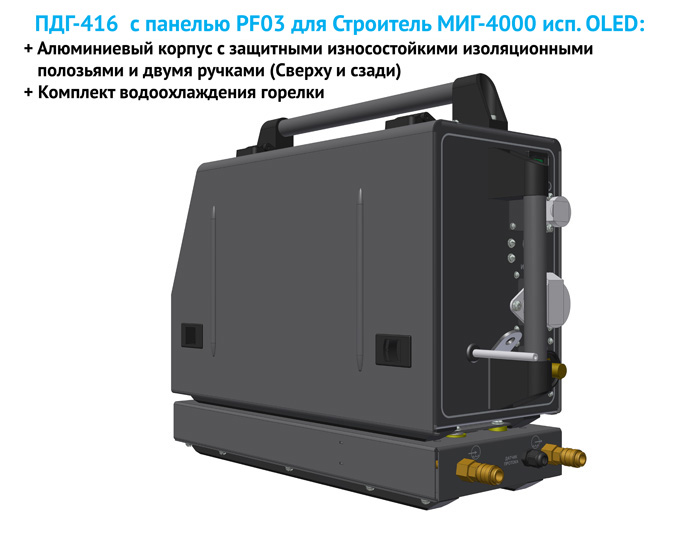

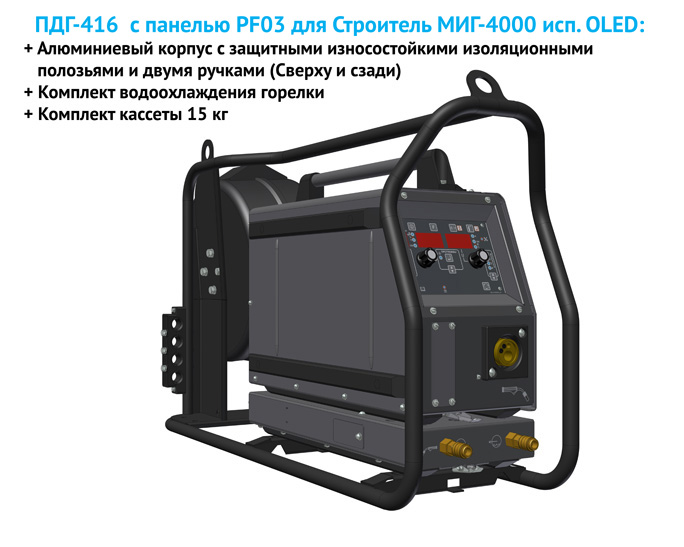

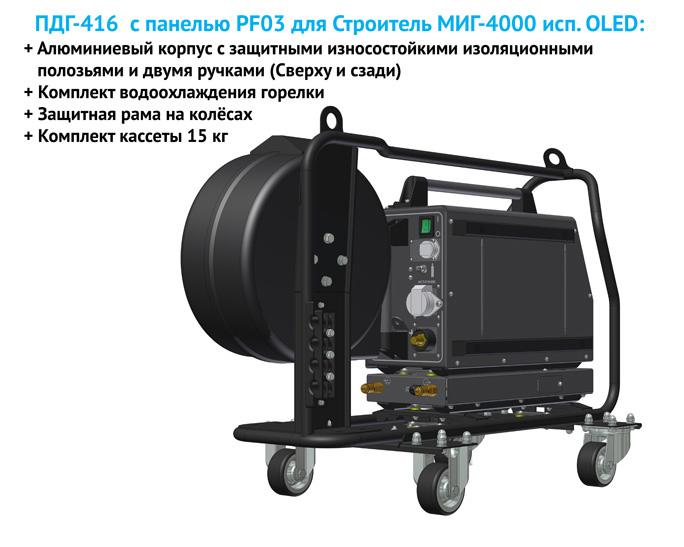

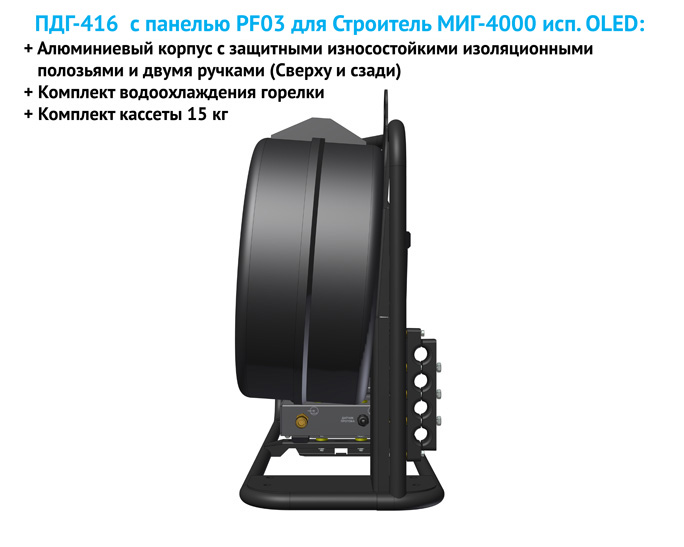

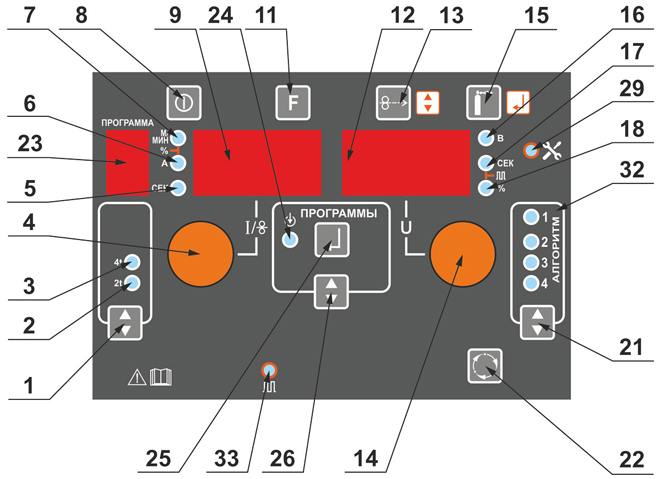

+ Панель управления PF03
(для Строитель МИГ-4000 OLED)

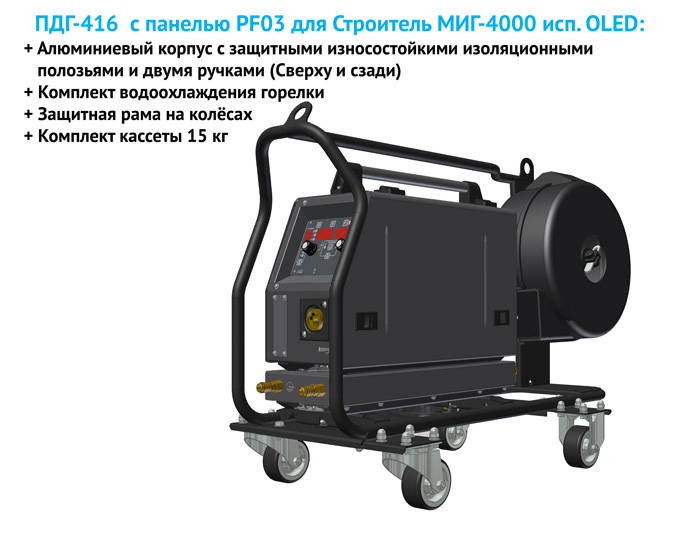

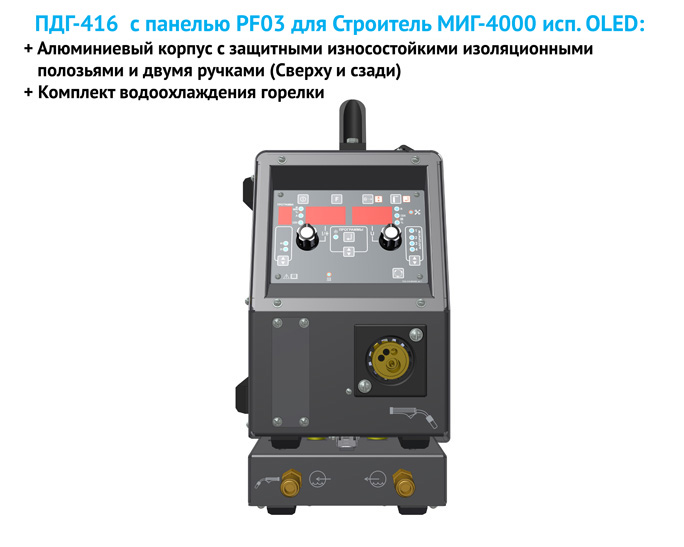

Подающий механизм для дуговой сварки ПДГ-416 с панелью управления PF03 предназначен для совместной работы с выпрямителем для дуговой сварки СТРОИТЕЛЬ МИГ-4000 в составе комплекта полуавтомата для дуговой сварки, именуемого в дальнейшем "полуавтомат". При этом обеспечиваются следующие виды сварки:
- полуавтоматическая (механизированная) сварка и наплавка порошковой и сплошной электродной проволокой (в том числе стальной, нержавеющей и алюминиевой поволокой) диаметром от 0,8 до 1,6 мм в среде активных и инертных газов (режим МП [MIG/MAG, GMAW]);
- ручная дуговая сварка покрытыми электродами диаметром от 2,0 мм до 6,0 мм углеродистых, легированных и коррозионностойких сталей (режим РД [MMA] и РД-Пульс [MMA-Pulse].

1. Кнопка «Выбор режима сварочного цикла» осуществляет переключения между циклами работы сварочной горелки 2t/4t
2. Индикатор цикла работы сварочной горелки "2t"
3. Индикатор цикла работы сварочной горелки "4t"
4. Регулятор"". В режиме готовности к  сварке осуществляет изменение скорости подачи проволоки.
5. Индикатор "Сек" (режим индикации времени индикатора "" поз.9)
6. Индикатор "А" (режим индикации тока индикатора "" поз.9)
7. Индикатор "м/мин" (режим индикации скорости подачи
    индикатора "" поз.9)
8. Кнопка "Вкл./Выкл."
9. Индикатор "". В режиме готовности к сварке индицирует скорость подачи проволоки в м/мин.
11. Кнопка "Функция". В режиме готовности к сварке позволяет изменить дополнительные параметры сварочного процесса.
12. Индикатор "U". В режиме готовности к сварке, в зависимости от выбранного алгоритма, отображает заданное напряжение сварочной дуги или ток импульса дуги.
13. Кнопка "Заправка проволоки" ["Выбор"]*


14. Регулятор "U". В зависимости от выбранного алгоритма, отображает заданное напряжение сварочной дуги или ток импульса дуги.
15. Кнопка "Продувка" ["Ввод"]*
16. Индикатор "В" (режим индикации напряжения индикатора "U" поз.12)
17. Индикатор "Сек" (режим индикации времени индикатора "U" поз.12)
18. Индикатор "%" (режим индикации величины установки параметров индикатора "U" поз.12)
17 и 18. Индикатор «импульс» (режим индикации частоты импульсов индикатора "U" поз.12)/strong>
21. Кнопка "Выбора алгоритма сварки"
22. Кнопка "Цикл"
23. Индикатор "№ ПРОГРАММЫ"
24. Индикатор "Запись ПРОГРАММЫ"
25. Кнопка "Запись ПРОГРАММЫ"
26. Кнопка "Выбор ПРОГРАММЫ"
29. Индикатор "ИНЖЕНЕРНОЕ МЕНЮ"
32. Индикаторы "АЛГОРИТМ"
33. Кнопка "Цикл"
* Дополнительная функция кнопки для работы в специальных меню.

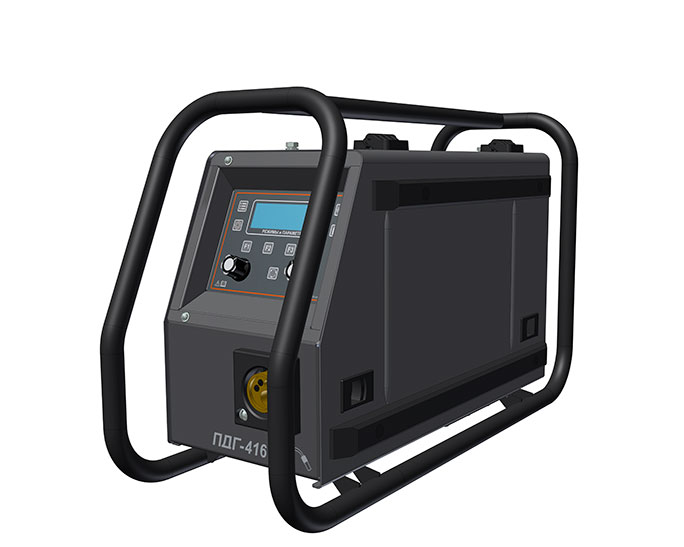

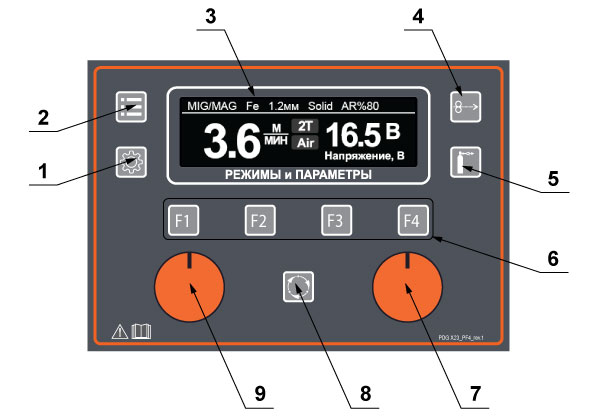

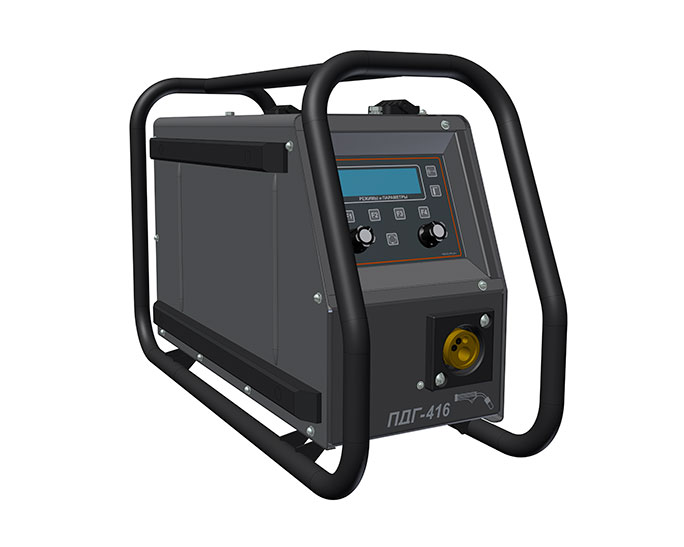

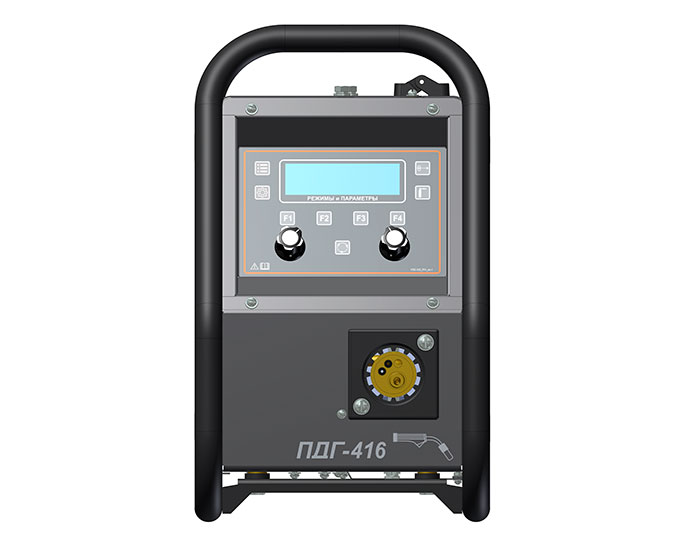

+ Панель управления PF04
(для Строитель МИГ-4000 OLED)


1. Кнопка Меню настройки оборудования;
2. Кнопка Меню настройки процесса сварки;
3. Графический дисплей для отображения и настройки параметров сварки;
4. Кнопка "Протяжка проволоки";
5. Кнопка "Продувка газа";
6. Многофункциональные кнопки:
 - F1 – Выбор режима работы горелки 2T/4T;
 - F2 – Меню изменения алгоритма сварки;
 - F3 – Меню изменения дополнительных параметров алгоритма;
 - F4 – Меню выбора программ из памяти.

7. Регулятор "U". В зависимости от выбранного алгоритма, изменяет заданное значение напряжения сварочной дуги, индуктивности, тока импульса дуги и частоты импульсов;
8. Кнопка настройки параметров циклограммы процесса сварки;
9. Регулятор "I". В режиме готовности к сварке осуществляет изменение скорости подачи проволоки/сварочного тока.

Подающий механизм для дуговой сварки ПДГ-416 с панелью управления PF04 (для Строитель МИГ-4000 OLED) предназначен для совместной работы с выпрямителем для дуговой сварки СТРОИТЕЛЬ МИГ-4000 в составе комплекта полуавтомата для дуговой сварки, именуемого в дальнейшем "полуавтомат". При этом обеспечиваются следующие виды сварки:
- полуавтоматическая (механизированная) сварка и наплавка порошковой и сплошной электродной проволокой (в том числе стальной, нержавеющей и алюминиевой поволокой) диаметром от 0,8 до 1,6 мм в среде активных и инертных газов (режим МП [MIG/MAG, GMAW]);
- ручная дуговая сварка покрытыми электродами диаметром от 2,0 мм до 6,0 мм углеродистых, легированных и коррозионностойких сталей (режим РД [MMA] и РД-Пульс [MMA-Pulse].
Особенности панели управления подающим механизмом PF04:
• Цифровая связь между выпрямителем и подающим механизмом, позволяющая уверенно производить сварочные работы на большом удалении от сварочного выпрямителя.
• Графический дисплей для простой настройки всех функций сварочного оборудования, меню на русском языке.
•  Полное управление всеми функциями сварочного оборудования осуществляется с панели управления подающего механизма. Наличие синергетического управления сварочными процессами.
• 100 пользовательских ячеек памяти с возможностью настройки индивидуальных параметров сварочного цикла для каждой. Возможность быстрого вызова до 5 предустановок из памяти непосредственно в процессе сварки.
• Поддержка дистанционного управления сварочным источником с горелки.
Запоминание до 20 последних сварочных заданий с отображением всех основных параметров, а также даты и продолжительности сварки.
•  Наличие возможности ограничения контролирующим технологом изменения сварочных параметров сварщиком.
• Энкодеры обладают эффектом тактильного ощущения и поддерживают двухскоростной режим. При быстром вращении установка параметров производится в ускоренном режиме, позволяя быстро изменять их в большом диапазоне.
• Функция автоматической протяжки проволоки в зависимости от предустановленной длинны горелки.
• Панель управления предназначена для работы только с выпрямителем Строитель МИГ-4000 с OLED индикатором.

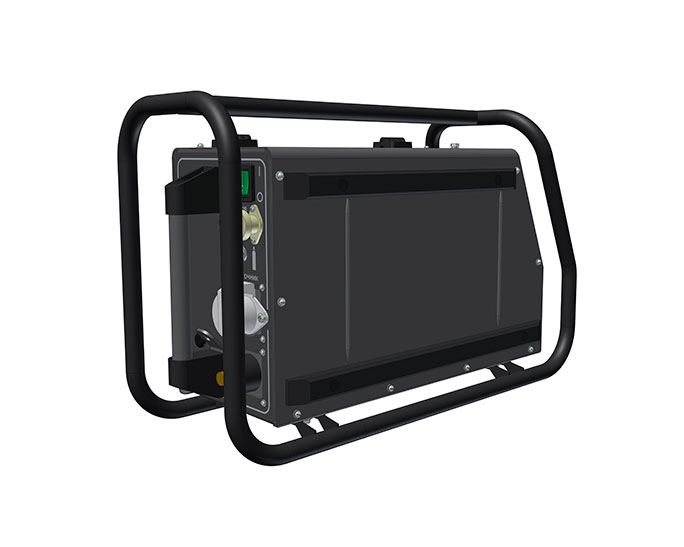

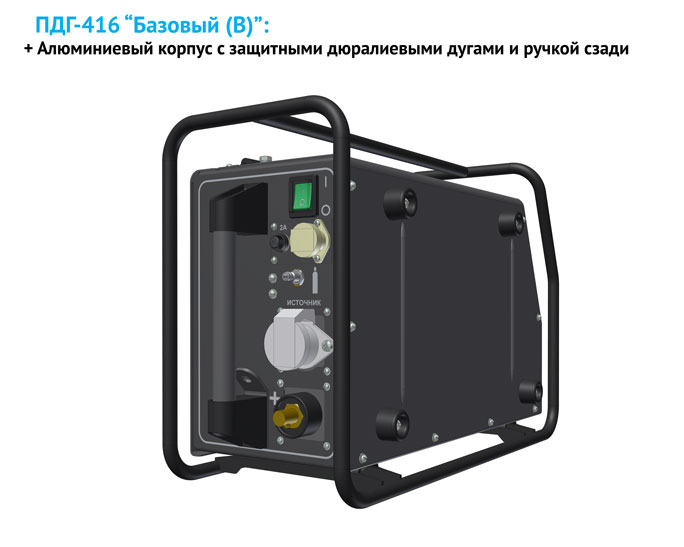

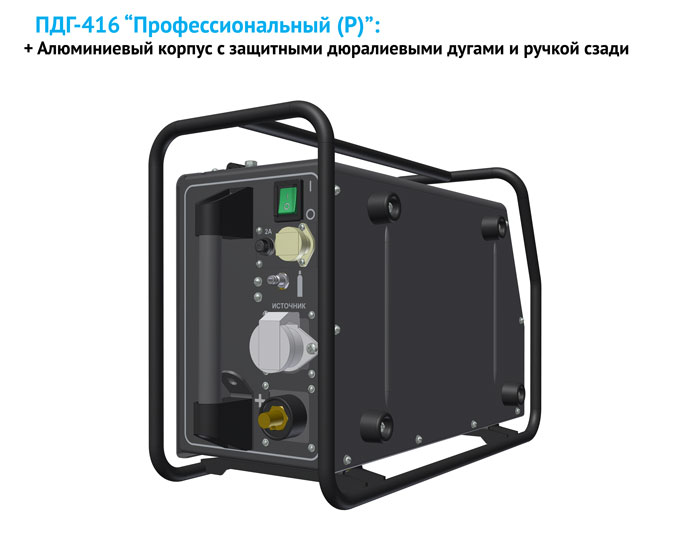

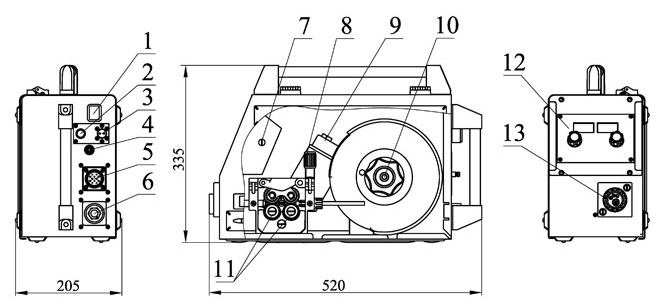

Общий вид, габаритные размеры и масса подающего механизма

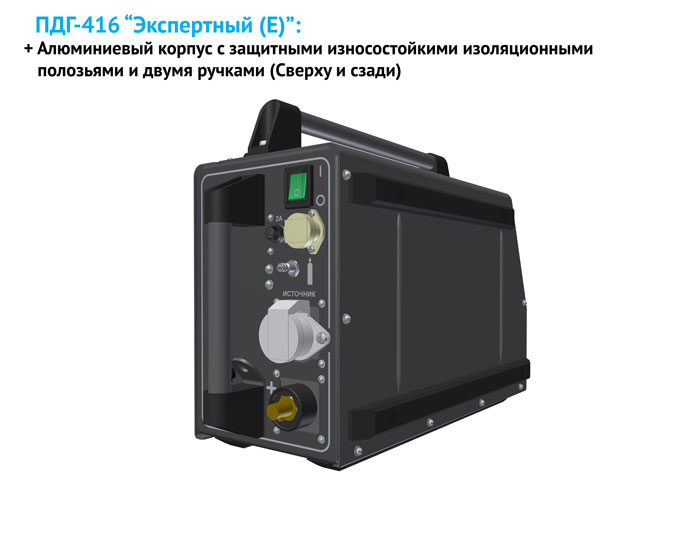

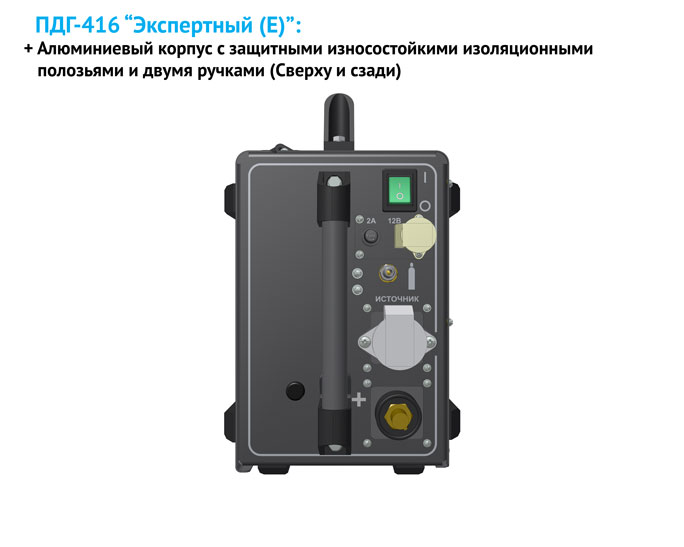

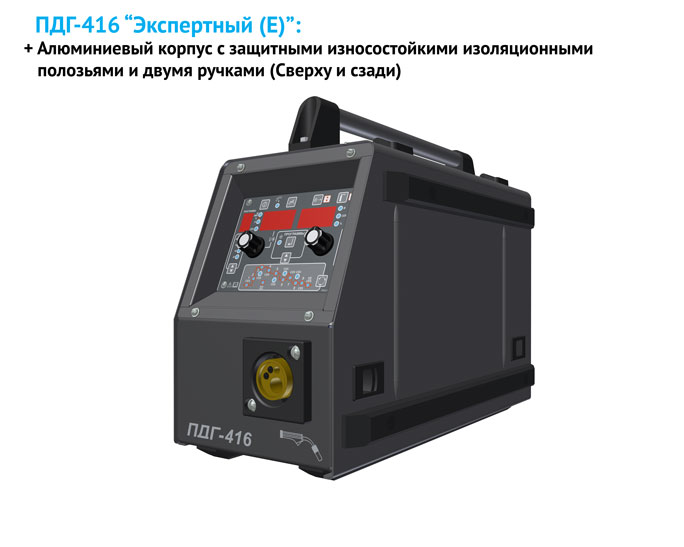

Исполнение с комплектом защитных изоляционных полозьев и с двумя ручками
(Базовая поставка)

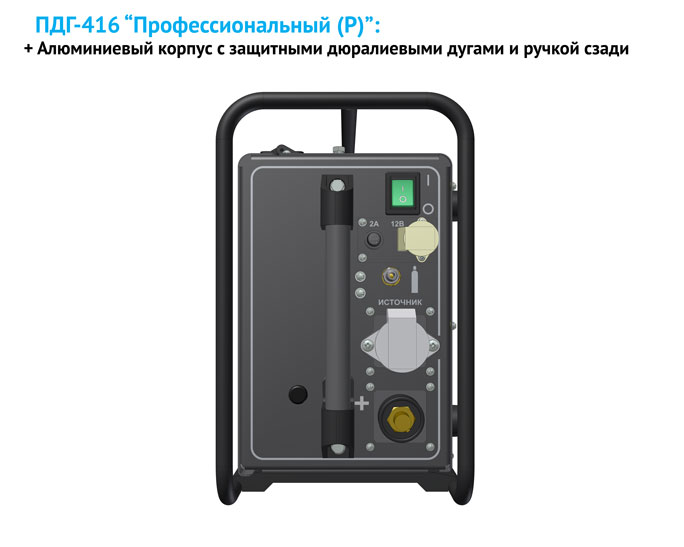

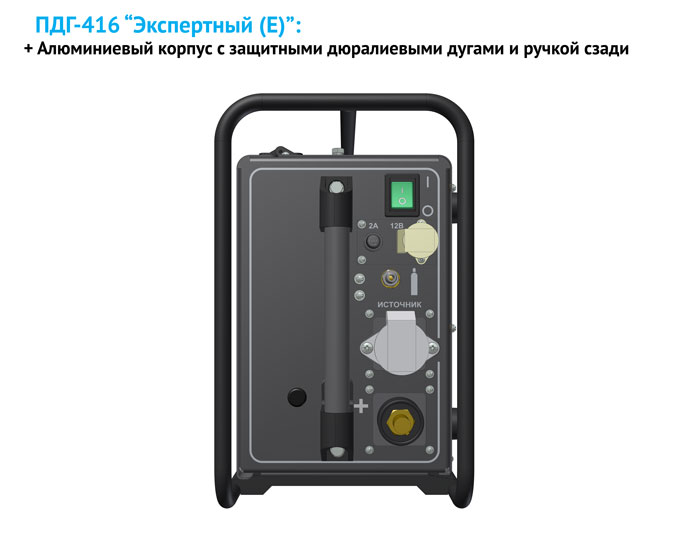

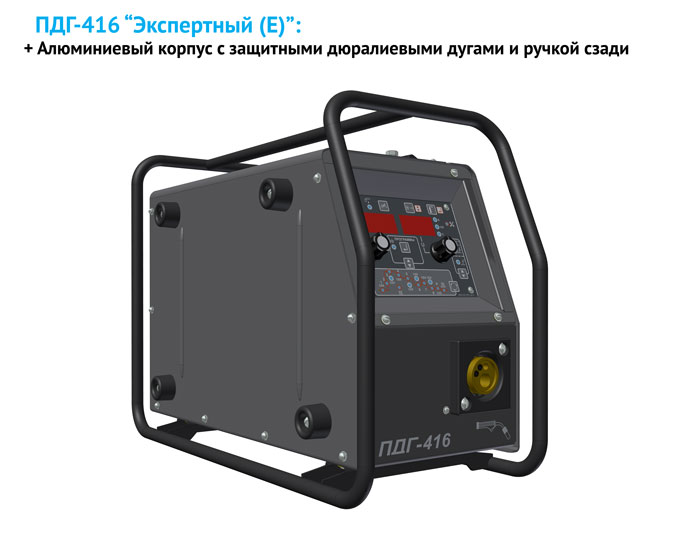

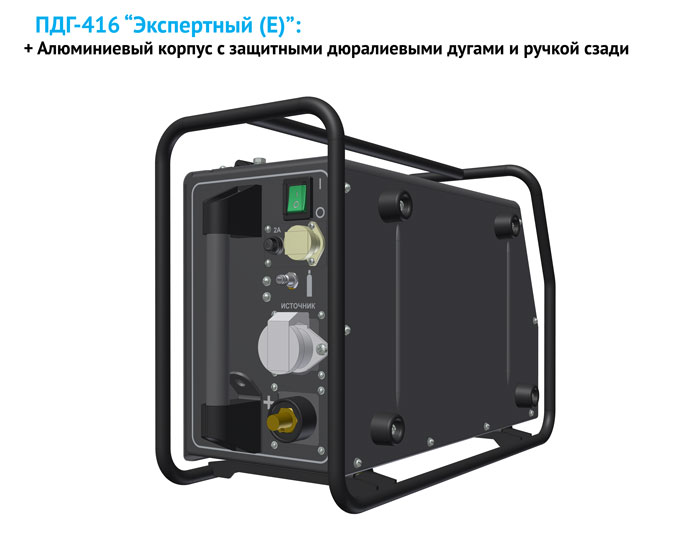

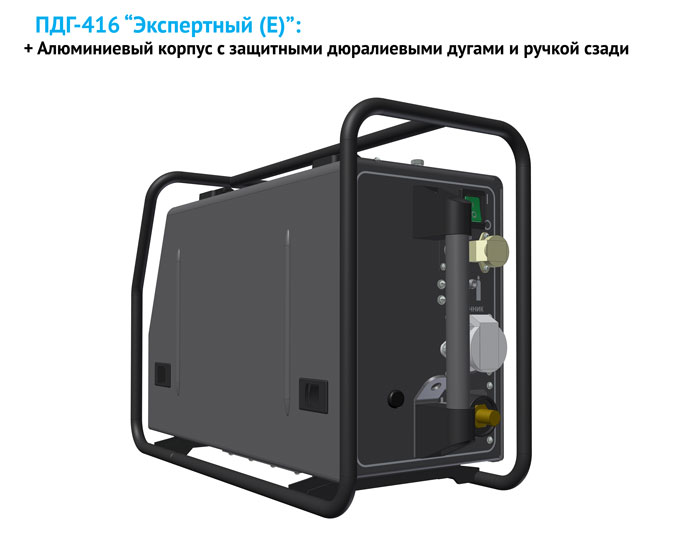

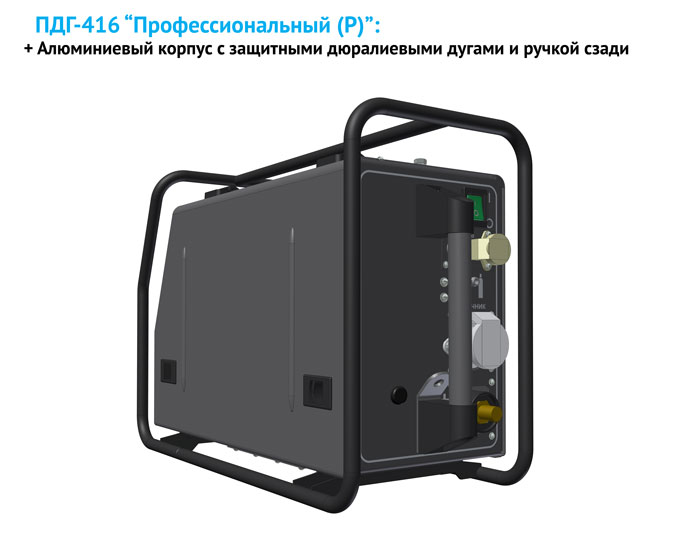

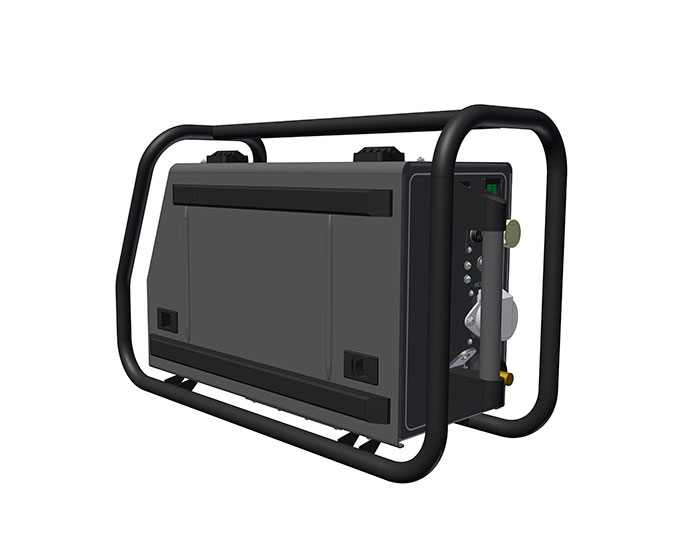

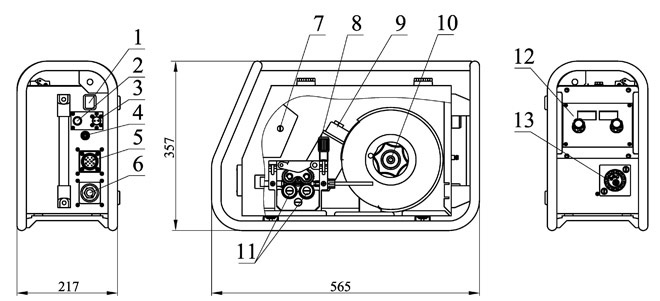

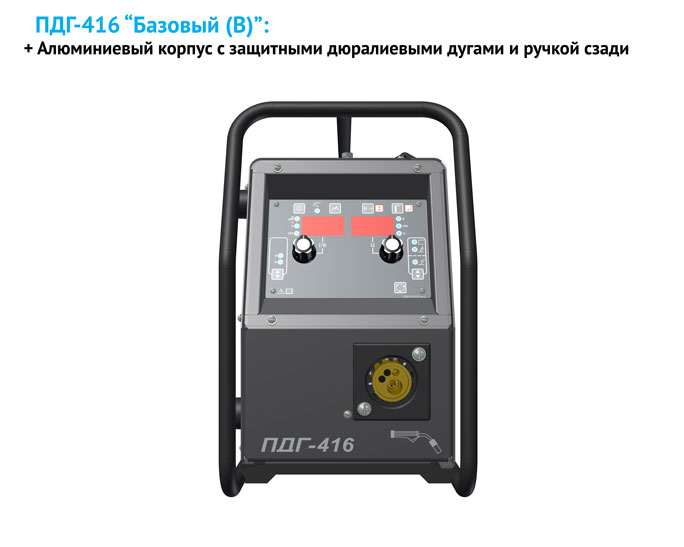

Исполнение с комплектом рамы и с ручкой сзади
(Опционально)

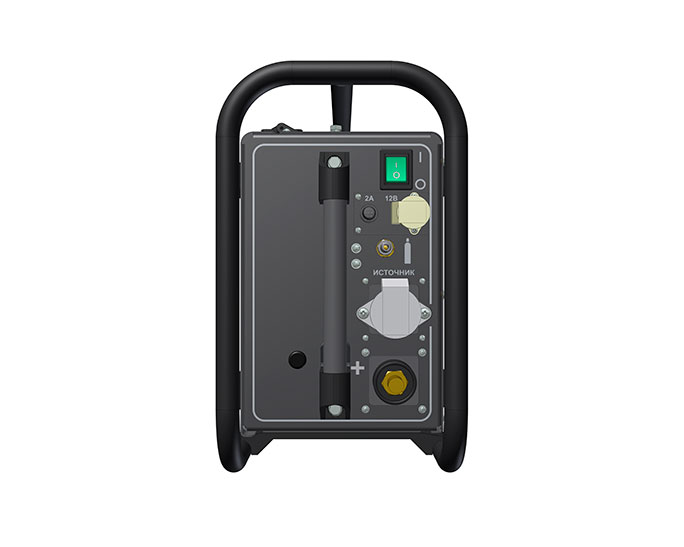

1. Выключатель "Питание";
2. Предохранитель "2А" (дополнительная опция);
3. Разъем "12В 2А" (дополнительная опция);
4. Штуцер газового клапана;
5. Разъем для подключения кабеля управления;
6. Токовый разъем "+";
7. Переключатель "Вход в ИНЖЕНЕРНОЕ МЕНЮ" (только для исполнения "Экспертный");

8. Ручка регулирования усилия прижима роликов;
9. Подающее устройство;
10. Тормозное устройство;
11. Сменные ролики;
12. Панель управления;
13. Евроразъем для подключения горелки MIG/MAG.

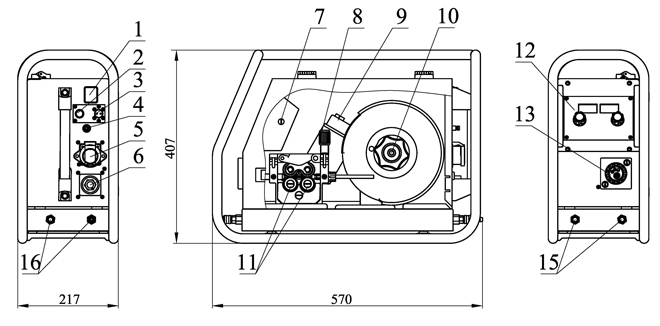

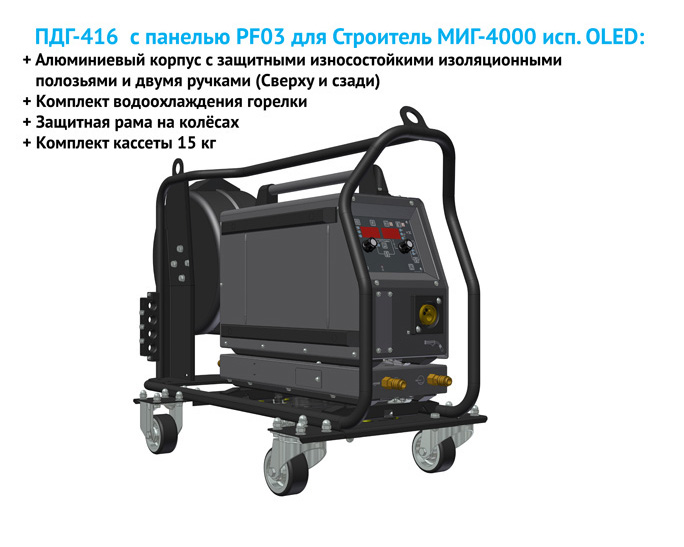

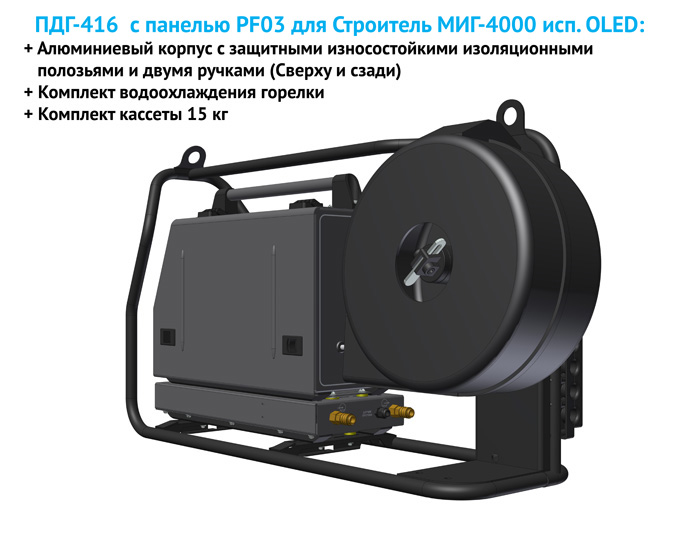

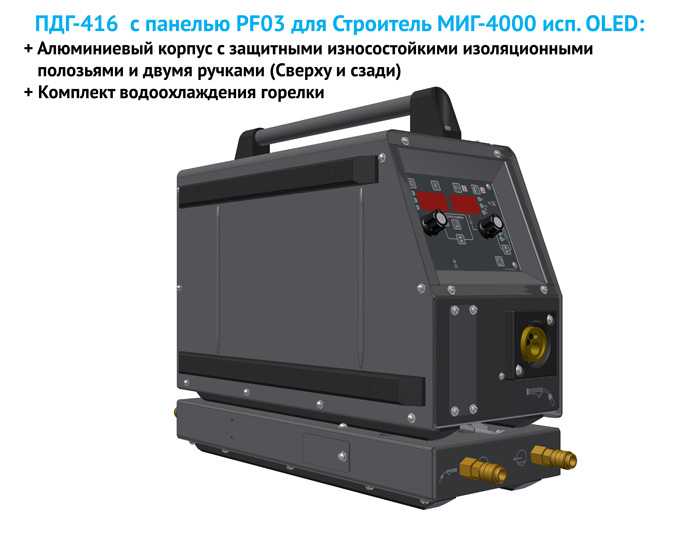

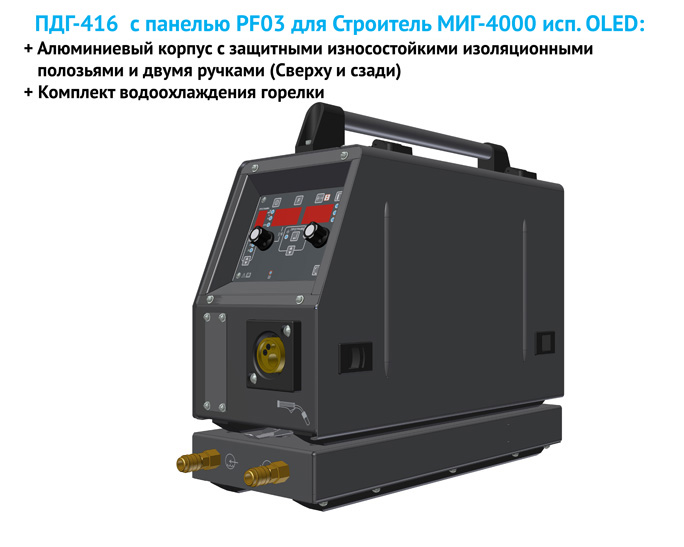

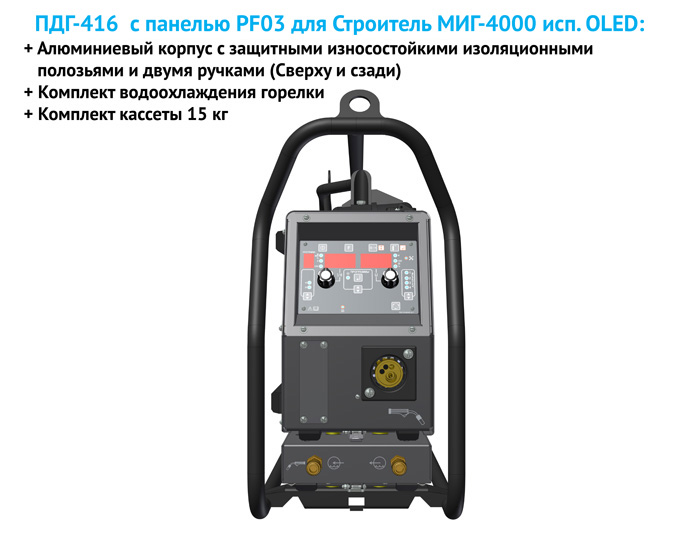

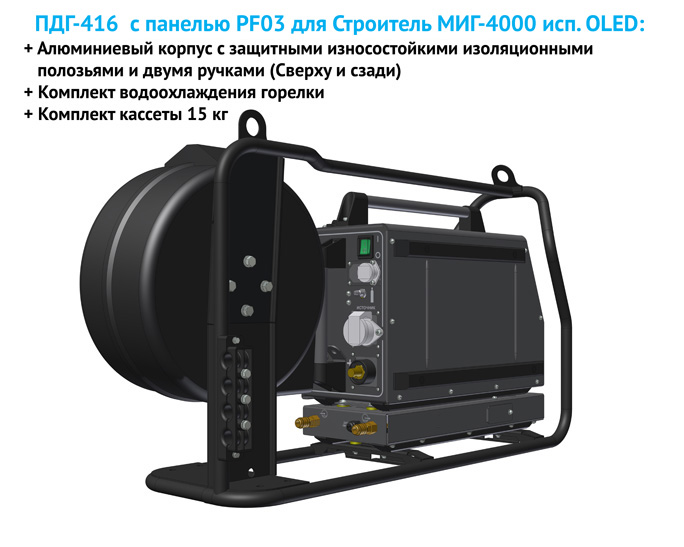

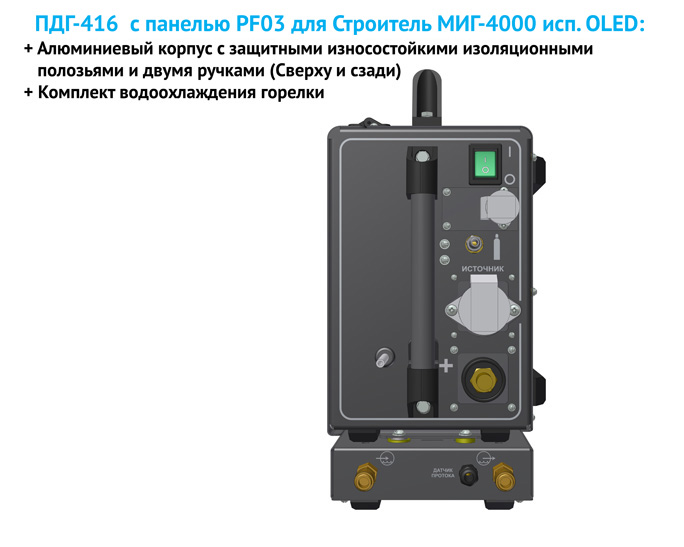

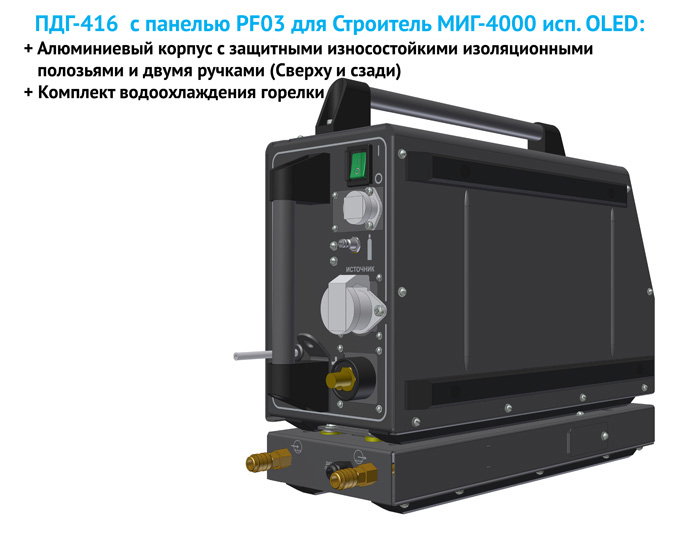

Исполнение с комплектом водоохлаждения горелки, с рамой и с ручкой сзади

1. Выключатель "Питание";
2. Предохранитель "2А" (дополнительная опция);
3. Разъем "12В 2А" (дополнительная опция);
4. Штуцер газового клапана;
5. Разъем для подключения кабеля управления;
6. Токовый разъем "+";
7. Переключатель "Вход в ИНЖЕНЕРНОЕ МЕНЮ" (только для исполнения "Экспертный");
8. Ручка регулирования усилия прижима роликов;

9. Подающее устройство;
10. Тормозное устройство;
11. Сменные ролики;
12. Панель управления;
13. Евроразъём для подключения горелки МИГ/МАГ;
15. Быстроразъемные соединители для подсоединения водоохлаждаемых горелок;
16. Штуцеры для подсоединения шлангов системы охлаждения горелки.


Исполнение с ротаметром

19. Регулировочный вентиль ротаметра (дополнительная опция).


+ Технические характеристики

Наименование параметра Значение
ММА MIG/MAG TIG
Напряжение питания, В 42
Частота, Гц 50
Номинальный сварочный ток, А 500 500 500
Номинальное сварочное напряжение, В* 40 39 30
Номинальный режим работы (ПВ) при цикле 10 мин., %* 60 60 60
Пределы регулирования сварочного тока, А* 40-500 50-500 15-500
Пределы регулирования рабочего напряжения, В * 21,6-40 16,5-39 10,6-30
Диаметр стальной сплошной проволоки, мм - 0,8-1,2 (1,6*) -
Диаметр порошковой проволоки, мм - 0,8-1,2 (2,0*) -
Пределы регулирования скорости подачи
электродной проволоки, м/ч (м/мин) 		- 60-960
(1,0-16,0) 		-
Тип разъема горелки - КZ-2 -
Диаметр электрода, мм 2,0-6,0 - 1,0-4,0
Масса (алюминиевый корпус), кг 11
Масса (стальной корпус), кг 15
Масса (водоохлаждение горелки), кг 17
Габаритные размеры, мм
 с комплектом рамы и с ручкой сзади
 с комплектом защитных изоляционных полозьев и с двумя ручками
565х217х357
520х205х335
* - Исполнение ПДГ-416 для работы с 15 кг кассетой
* - Пределы регулирования сварочного тока (напряжения) определяются сварочным выпрямителем, совместно с которым работает подающий механизм и приведены для выпрямителя ПИОНЕР-5016.
Изготовитель оставляет за собой право на модификацию и/или изменение технических условий без предварительного уведомления.
+ БАЗОВАЯ КОМЛЕКТАЦИЯ И ОПЦИИ

Базовая поставка
Алюминиевый корпус с защитными износостойкими изоляционными полозьями и двумя ручками (Сверху и сзади)
Разъемы WEIPU

Опции
Защитные дюралиевые дуги и ручка сзади
(Демонтируются лыжи и верхняя ручка с базового комлпекта)
Переходник для подключения горелки TIG
Держатель горелки (магнитный)

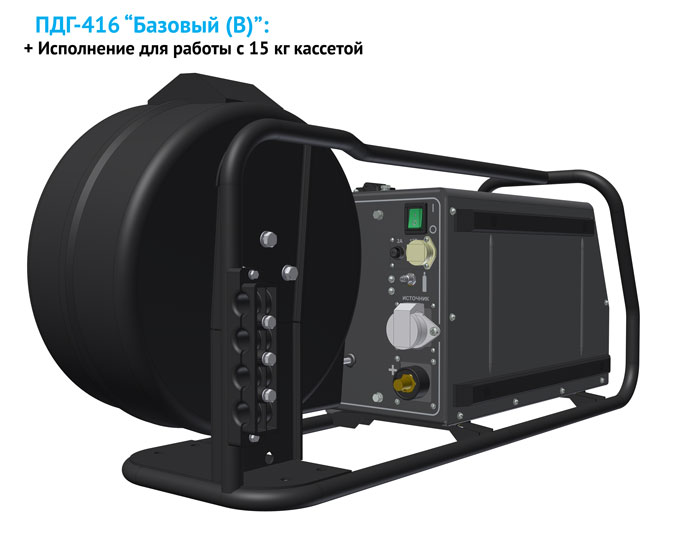

Исполнение ПДГ-416 для работы с 15 кг кассетой
Комплект разъем "12В 2А" для светодиодной переноски
Разъемы Аmphenol, ШР по заказу
Функционал ПДГ -416 может быть изменен при покупке соответствующего комплекта
Изготовитель оставляет за собой право на модификацию и/или изменение технических условий без предварительного уведомления.

ВОЗМОЖНЫЕ ВАРИАНТЫ ИСПОЛНЕНИЯ ПДГ-416

ВОЗМОЖНЫЕ ВАРИАНТЫ ИСПОЛНЕНИЯ ПДГ-416 с панелью PF03

ПДГ-416 с панелью PF04

Cкачать подробное описание в формате PDF

Cкачать подробное описание в формате PDF

Заказать оборудование
