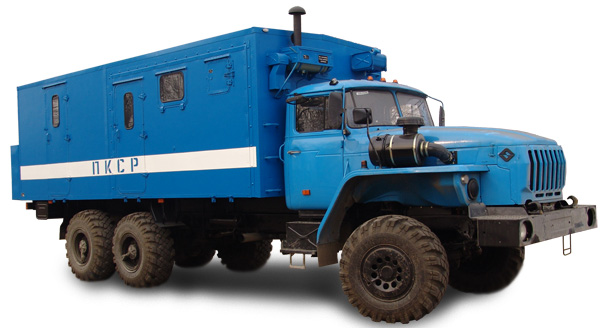

Передвижной комплекс сварочных работ на шасси УРАЛ-4320 | Нажмите, чтобы увеличить |
НАЗНАЧЕНИЕ
Передвижной комплекс сварочных работ (ПКСР) на шасси УРАЛ-4320. Автомобиль «сварочная мастерская» - для проведения сварочных газо-резательных, монтажных, ремонтно-строительных и профилактических работ, проводимых при монтаже и ремонте трубопроводов различного назначения.
РАЗМЕЩЕНИЕ ОБОРУДОВАНИЯ
1 - Дежатель запасного колеса 2 - Стол откидной 3 - Отопитель дизельный с разводкой по двум отсекам 4 - Верхняя спальная полка, складывающаяся в спинку дивана-рундука, 2 шт 5 - Стеллаж металлический двухъярусный на 6 мест под сварочные выпрямители 6 - Источник сварочного тока 5 шт. + Аппарат размагничивающий 7 - Люк аварийно-вентилляционный в переднем отсеке 8 - Электрошкаф распределительный 9 - Обмотки размагничивающиеся 10 - Отсек с двумя люками для катушек со сварочными кабелями - 4 шт. 11 - Люк для доступа в отсек с катушками 12 - Ящик с прожекторами 4 шт. 13 - Панель съемная для установки и обслуживания электростанции 14 - Прожектор с мачтой 15 - Фароискатель 16 - Трап четырехступенчатый 17 - Вешалки для одежды 18 - Диван-рундук 2 шт. 19 - Дверь боковая с окном для доступа в задний отсек 20 - Люк аварийно-вентилляцтонный в заднем отсеке 21 - Умывальник с водонагревателем 22 - Термопенал 4 шт. 23 - Печь для сушки электродов, шкаф металлический для оборудования: шлифмашинка, маски сварщика, пирометр портативный инфракрасный 2 шт. 24 - Дверь боковая с окном для доступа в передний отсек 25 - Электростанция дизельная 26 - Шкаф металлический для хранения центраторов 27 - Ящик багажный под кузовом 2 шт. 28 - Палатка 2 шт., терпопеналы ленточные в багажном отсеке под кузовом 29 - Окно открывающееся 3 шт. 30 - Генератор 31 - Люк на боковой панели 32 - Бак дополнительный для генератора 33 - Жалюзи для охлаждения электростанции |
