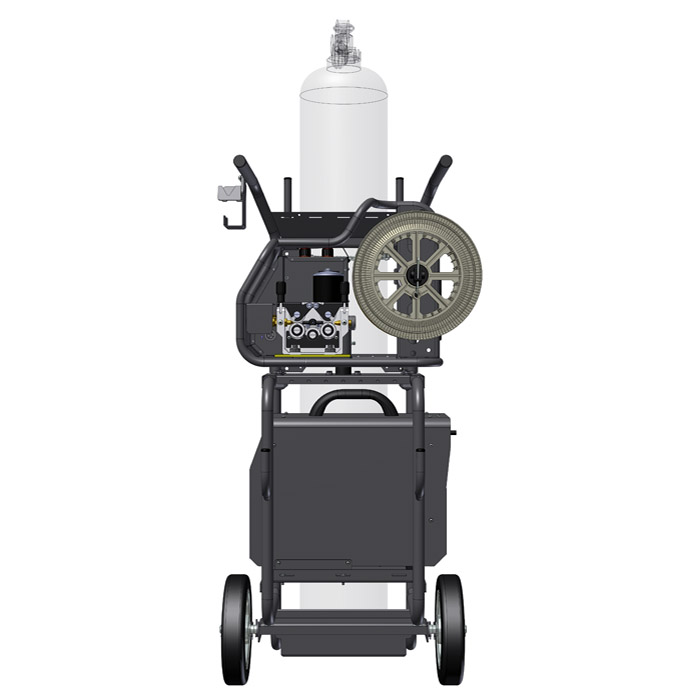

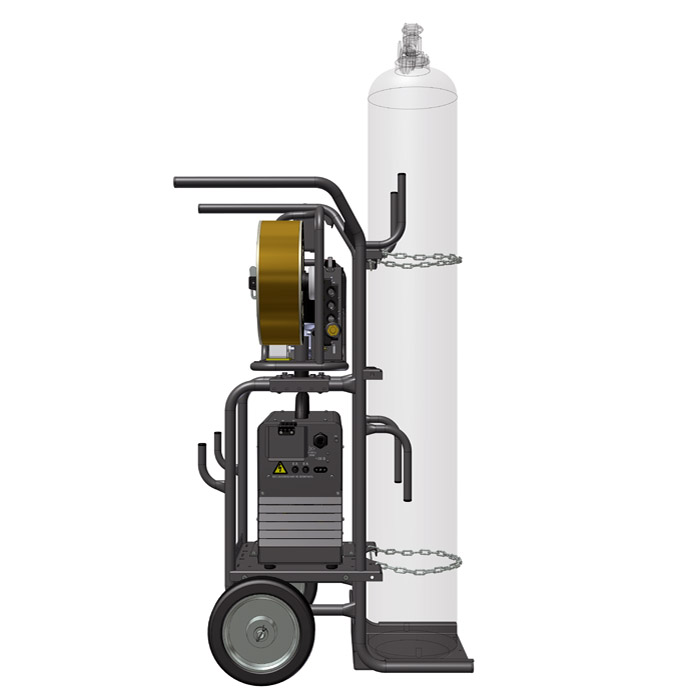

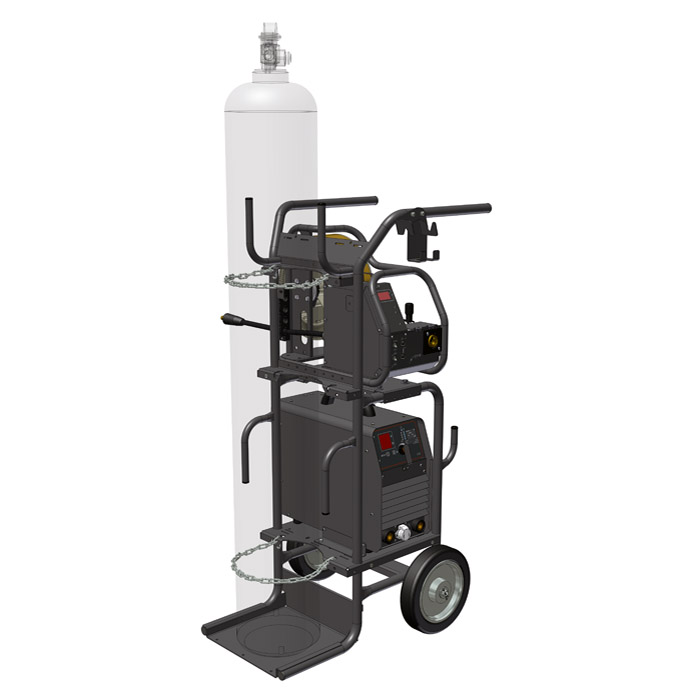

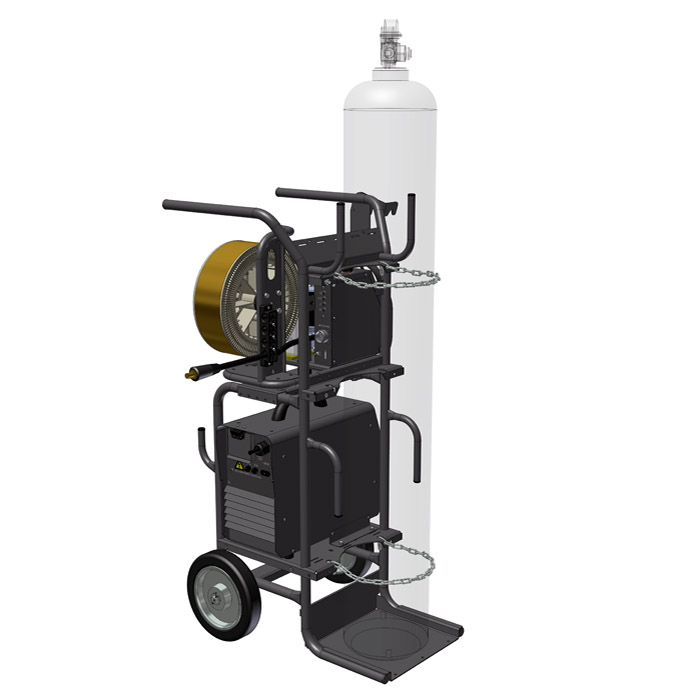

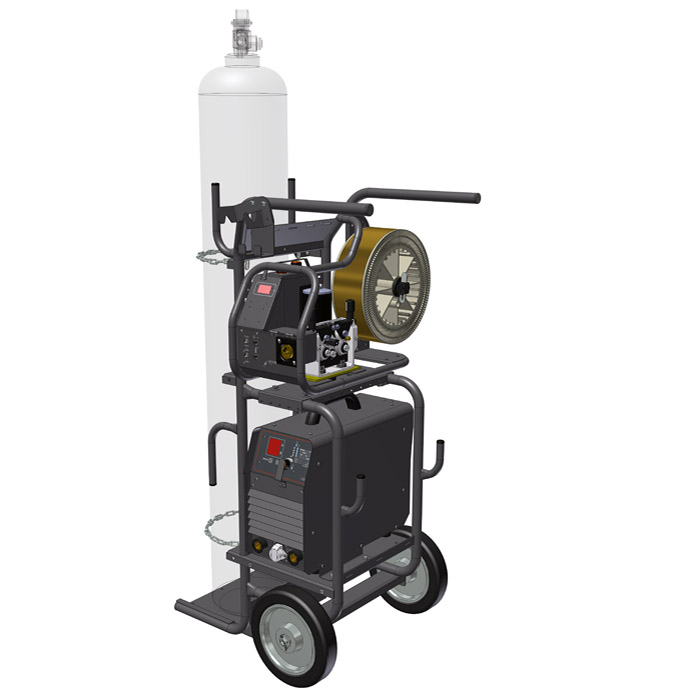

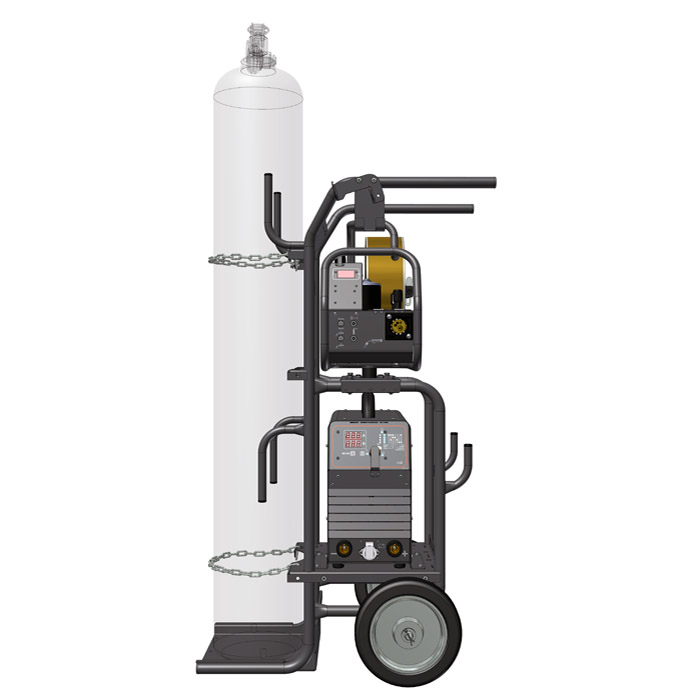

Универсальный сварочный комплекс СТРОИТЕЛЬ МИГ-4417 |
• Обеспечивающий современные технологии:
|
• Малогабаритный антивандальный подающий механизм с индикацией
|
|
|
Номинальный сварочный ток:
|
|

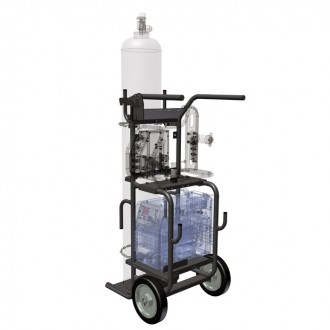

3D модели комплекcа Строитель МИГ-4417 |
||
|
ВИДЫ СВАРКИ |
|
• полуавтоматическая (механизированная) сварка и наплавка совместно с подающим механизмом порошковой и сплошной электродной проволокой диаметром от 0,8 до 2,0 мм в среде активных и инертных газов (режим МП [MIG/MAG]) |
• ручная дуговая сварка на постоянном токе покрытыми электродами углеродистых, легированных и коррозионностойких сталей диаметром от 2,0 мм до 5 мм (режим РД [MMA]) |
• ручная дуговая сварка модулированный током покрытыми электродами углеродистых, легированных и коррозионностойких сталей диаметром от 2,0 мм до 5 мм (режим РД-Пульс [MMA-P]) |
• опционально по запросу потребителя возможно реализовать аргонодуговую сварку неплавящимся электродом на постоянном токе (режим РАД [TIG LIFT ARC], РАД-Пульс [TIG-P]) |
ОСНОВНЫЕ ОСОБЕННОСТИ |
|
• Полностью цифровая машина |
• Панель индикации синергетических алгоритмов |
• СИНЕРГЕТИЧЕСКИЕ АЛГОРИТМЫ Для полуавтоматической сварки в данной версии ПО есть 7 синергетических алгоритмов: |
|
1. МИГ/МАГ ПРОСТОЙ [A.SI.]
Режим для стандартной сварки полуавтоматом. |
|
2. ПУЛЬС 1 [A.P.1]
(импульсный режим) • Сварка в нижнем горизонтальном, потолочном пространственном положении. • Струйный режим, сварка снизу вверх угловых и тавровых соединений без разделки кромок с катетом не более 8 мм без поперечной осцилляции электродом. |
3. ПУЛЬС 2 [A.P.2]
(импульсы – пульсирующая дуга) • Сварка снизу вверх угловых и тавровых соединении без разделки кромок с катетом не более 8 мм без поперечной осцилляции на малой подаче электрода пульсирующей дугой. |
4. КОРНЕВОЙ ШОВ [A.r.t.]
• Сварка корня в зазор от 1 до 4 мм с притуплением до 2 мм и без притупления с разделкой кромок. • Сварка снизу вверх в СО2. • Сварка труб в открытый зазор от 2,5-5 мм с притуплением от 0 до 2,5 мм. • Сварка сверху вниз угловых соединении с катетом 2-4 мм с гарантированным сплавлением вершины треугольника |
5. ТЕРМОСТАБИЛИЗАЦИЯ [A.t.E.]
• Сварка не нормативного нахлёсточного соединения в любых пространственных положениях для тонкого металла; • Сварка всех видов разнотолщинных соединении в любых пространственных положениях; • Сварка соединении несимметричных по тепловому полю; • Сварка стыкового ненормативного соединения с зазором более 4 мм; • Сварка таврового ненормативного соединения. |
6. ПРОВАР [A.P.n.]
(с модуляцией и с погружением) • Применяется в Нижнем пространственном положении. • Допускается потолок и горизонт на вертикальной плоскости для слоев расположенных в глубине разделки. Применяется для сварки следующих основных типов соединений: - Тавровое соединение без разделки кромок с толщиной 6 мм со сквозным проваром (только нижнее пространственное положение) - Тавровое соединение без разделки кромок толщиной 10 мм с гарантированным проваром (только нижнее пространственное положение) - Тавровое соединение с разделкой кромок, притуплением и уменьшенным углом разделки |
7. ПРОВАР СП [A.P.u.]
(с модуляцией и с погружением) • Применяется в Нижнем пространственном положении. • Допускается потолок и горизонт на вертикальной плоскости для слоев расположенных в глубине разделки. Применяется для сварки следующих основных типов соединений: - V (сварка «в лодочку») с малым углом раскрытия с проплавлением вершины треугольника - Вываривание «карманов» - Стыковое соединение с разделкой кромок (типа С 10, С 5, С15, С17 и другие) горизонтальное на вертикальной плоскости (только нижнее пространственное положение) |
Для сварки [ММА] в данной версии ПО есть 2 динамических алгоритма: | |
1. ММА ПРОСТОЙ
(Штучный электрод) |
2. ММА ПУЛЬС
(Штучный электрод – импульсный режим) |
• Для каждого синергетического алгоритма в аппарат занесены самые распространенные комбинации базовых параметров полуавтоматической сварки (тип проволоки, диаметр проволоки, тип защитного газа, суммарная длина прямого и обратного сварочных кабелей) |
|
• Возможность оперативного регулирования сварочных параметров в каждом синергетическом алгоритме до и во время сварки |
|
• Гибко конфигурируемая машина - можно разработать индивидуальные версии ПО с таким перечнем синергетических алгоритмов и комбинациями базовых сварочных параметров как под задачи индивидуальных заказчиков,так и под отраслевые задачи (трубопроводный транспорт, мостостроение и другие профильные направления) |
Инвертор сварочный Строитель МИГ-4000 |
Серия |
00 | |||
Исполнение |
00 | |||
Напряжение питающей сети, В |
400 +10/-15% 3~50 | |||
Потребляемая мощность, кВА |
24 | |||
Индикация |
||||
MIG/MAG |
||||
Диапазон сварочного тока, А |
40-400 | |||
Номинальный сварочный ток, А (ПВ) |
400 (60%) | |||
Пределы регулирования рабочего напряжения, В |
16-34 | |||
Напряжение холостого хода, В |
105 | |||
Напряжение холостого хода в "Безопасном режиме", В |
- | |||
MMA |
||||
Номинальный сварочный ток, А (ПВ) |
400 (60%) | |||
Пределы регулирования сварочного тока, А |
40-400 | |||
Пределы регулирования рабочего напряжения, В |
21,6-36 | |||
TIG |
Под заказ |
|||
Номинальный сварочный ток, А (ПВ) |
--- | |||
Пределы регулирования сварочного тока, А |
--- | |||
Пределы регулирования рабочего напряжения, В |
--- | |||
GMAW |
||||
SAW |
||||
CAC-A |
||||
Габаритные размеры, ДхШхВ, мм |
470 х 210 х 425 | |||
Масса, кг |
22 | |||
Изготовитель оставляет за собой право на модификацию и/или изменение технических условий без предварительного уведомления. |

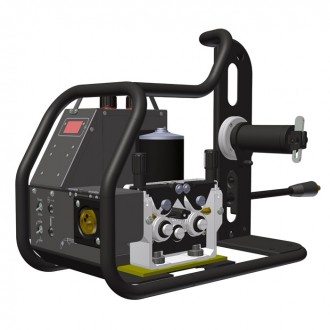

Подающий механизм ПДГ-417 |
Серия |
01 |
Исполнение |
02 |
Индикация |
|
2Т |
|
4Т |
|
Управление с ДУ |
|
Вода |
|
Учет падения напряжения в кабеле |
|

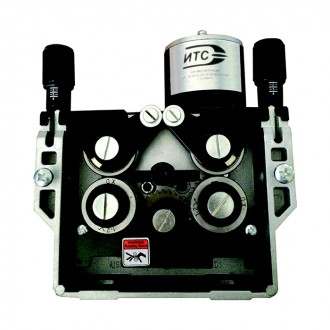

Механизм подачи |
SSJ-11А |
Кол-во роликов |
4 |
Мощность мотора, Вт |
80 |
Ø сплош. проволоки, мм |
0,8-1,6 |
Ø порошков. проволоки, мм |
0,8-2,0 |
Скорость подачи м/мин (м/час) |
1-16 (60-960) |
Вместимость
|
15 |
Габаритные размеры,
|
485 (с кассетой 565) х 240 х 400 |
Масса, кг |
12,5 |
Тип разъема горелки |
Euro |
Опции |
|
Исполнение "Вездеход" |
|
Изготовитель оставляет за собой право на модификацию и/или изменение технических условий без предварительного уведомления. |
