Каталог продукцииВ данном разделе нашего сайта Вы можете ознакомиться с оборудованием выпускаемым группой предприятий «ИТС», а также с оборудованием наших партнеров, поставляемым нашей компанией на российский рынок.

Сварочные комплекты серии Х16

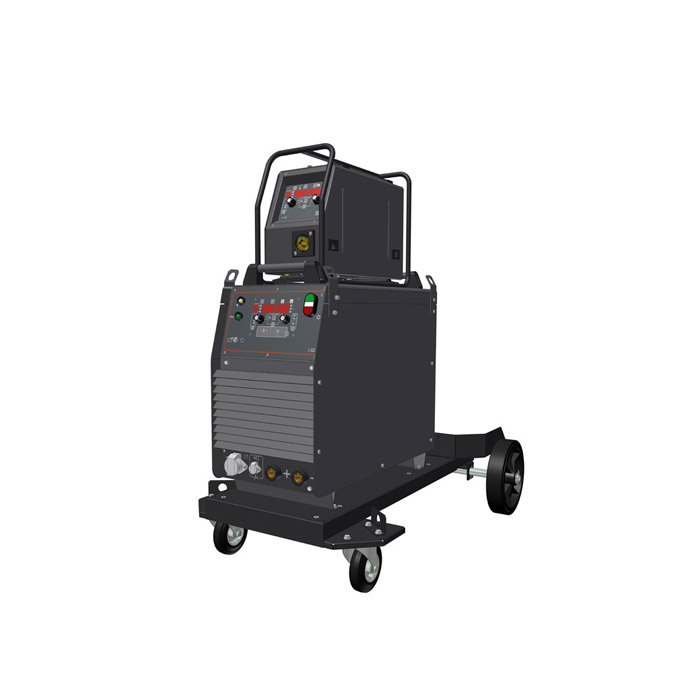

ПДГ-416 и Пионер-5016, -5016Е, -6016Е

Малогабаритный подающий механизм
с приводом подачи проволоки SSJ-15 (4 ролика, мощность мотора 120 Вт)

Номинальный сварочный ток:
до 500 А при ПВ=100%
Диаметр стальной сплошной проволоки:
0,8-1,2 (1,6*) мм
Диаметр порошковой проволоки:
0,8-1,2 (2,0*) мм
*Исполнение ПДГ-416 для работы с 15 кг кассетой
Пределы регулирования скорости подачи электродной проволоки:
60-960 м/ч

Артикульные номера возможных вариантов комплектов серии X16 с ПДГ-416



Подающий механизм

Источник Пионер с цифровым обменом Х16

Пионер 5016

Пионер 5016Е

Пионер 6016Е

ПДГ-416
(Базовая панель)

5416B*

E5416B

E6416B

ПДГ-416
(Профессиональная панель)

5416P

E5416P

E6416P

ПДГ-416
(Экспертная панель)

5416E

E5416E*

E6416E



*Данные комплекты являются складскими позициями, остальные собираются на заводе по ТЗ заказчика.

Подробная информация ►

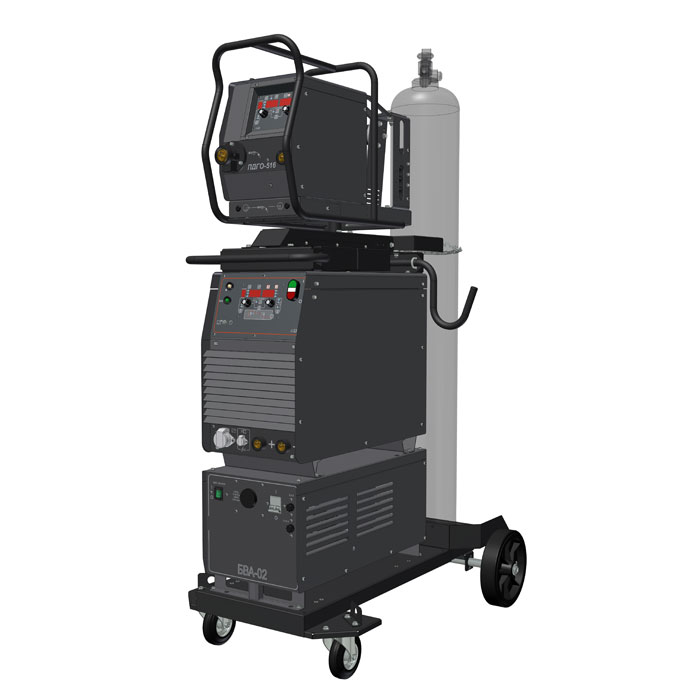

ПДГО-516 и Пионер-5016, -5016Е, -6016Е

Бюджетный подающий механизм
с приводом подачи проволоки SSJ-15 (4 ролика, мощность мотора 120 Вт)

• Более требователен к качеству сварочной проволоки и модели сварочной горелки, чем ПДГО-616

• Длина кабеля горелки - до 5 метров

Номинальный сварочный ток:
до 500 А при ПВ=100%
Диаметр стальной сплошной проволоки:
0,8-1,6 мм
Диаметр порошковой проволоки:
0,8-2,0 мм
Пределы регулирования скорости подачи электродной проволоки:
60-960 м/ч

Артикульные номера возможных вариантов комплектов серии X16 с ПДГО-516



Подающий механизм

Источник Пионер с цифровым обменом Х16

Пионер 5016

Пионер 5016Е

Пионер 6016Е

ПДГО-516
(Базовая панель)

5516B

E5516B

E6516B

ПДГО-516
(Профессиональная панель)

5516P

E5516P

EE6516P

ПДГО-516
(Экспертная панель)

5516E

E5516E

E6516E*



*Данные комплекты являются складскими позициями, остальные собираются на заводе по ТЗ заказчика.

Подробная информация ►

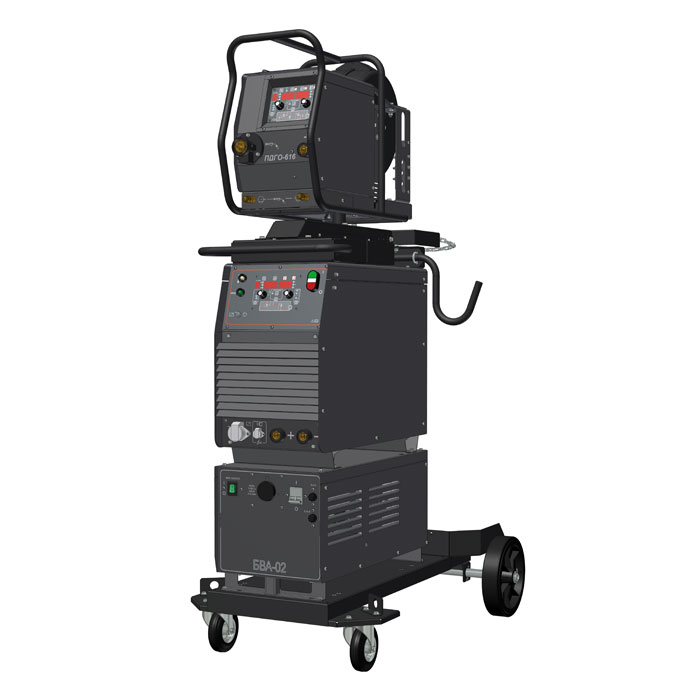

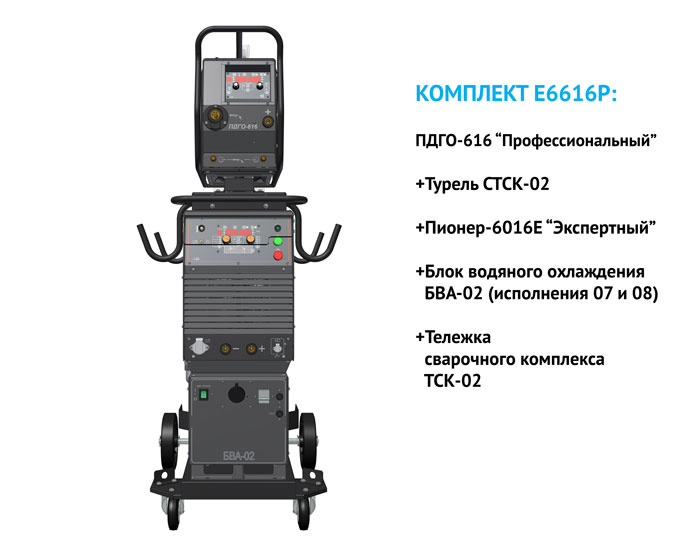

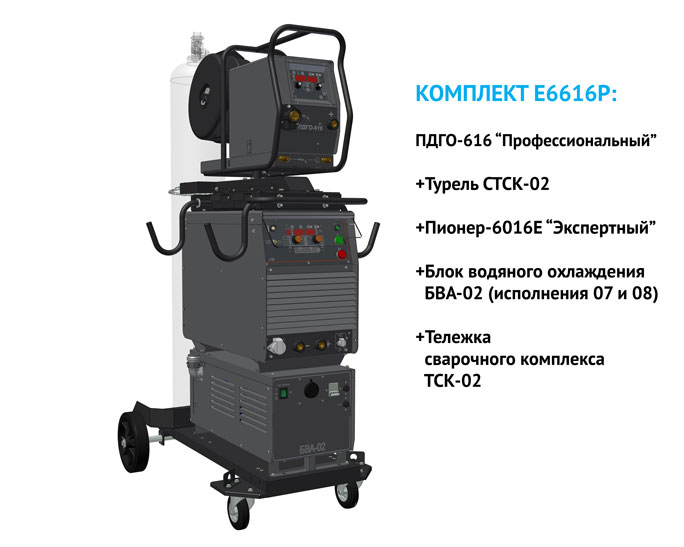

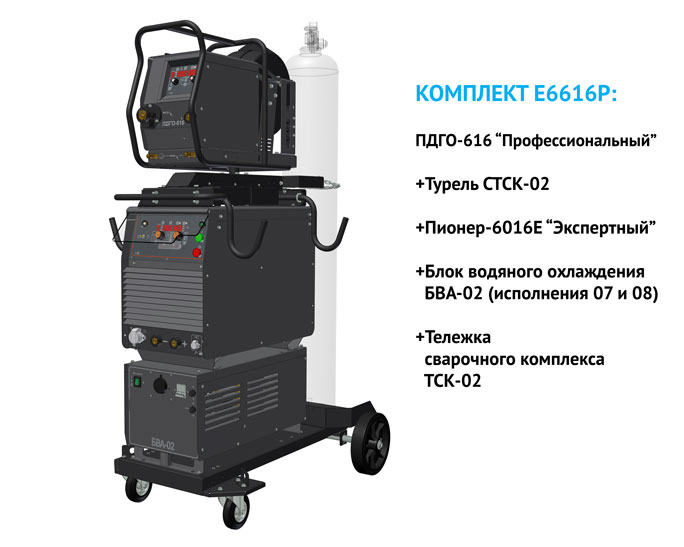

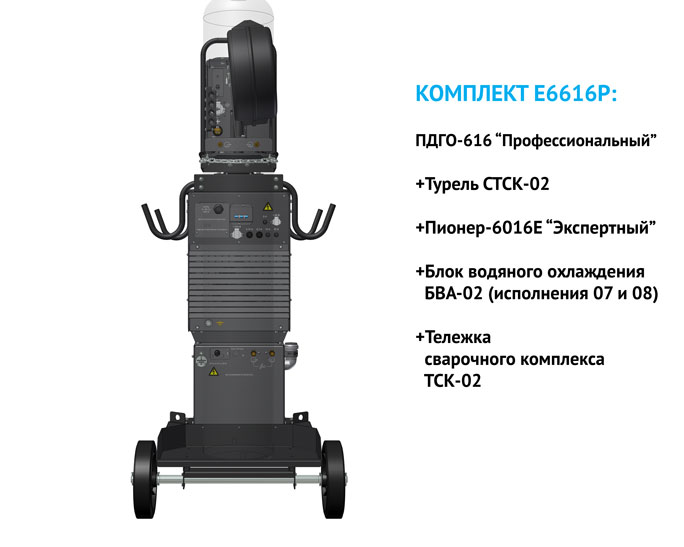

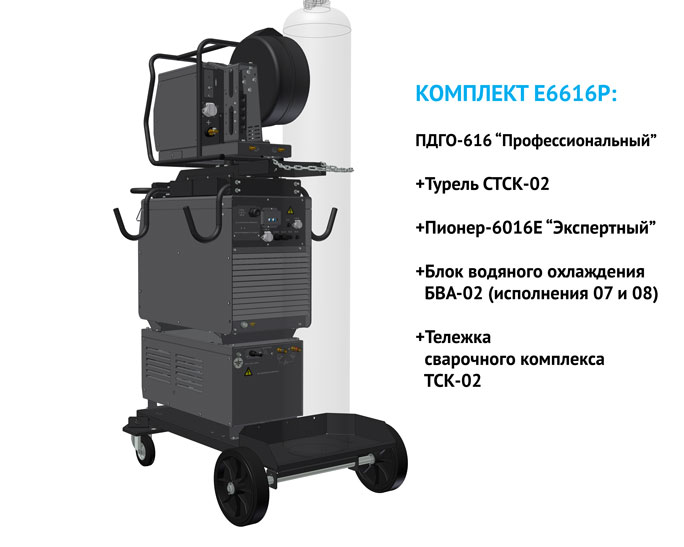

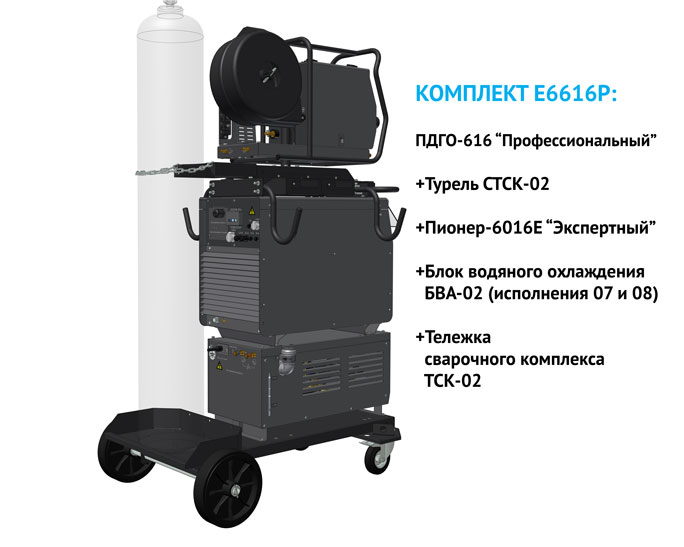

ПДГО-616 и Пионер-5016, -5016Е, -6016Е

Самый мощный в серии Х16 подающий механизм
с приводом подачи проволоки SSJ-17F (4 ролика, мощность мотора 250 Вт)

• Менее требователен к качеству сварочной проволоки и модели сварочной горелки

• Длина кабеля горелки - до 6 метров

Номинальный сварочный ток:
до 500 А при ПВ=100%
Диаметр стальной сплошной проволоки:
1,2-2,0 мм
Диаметр порошковой проволоки:
1,2-3,2 мм
Пределы регулирования скорости подачи электродной проволоки:
60-960 м/ч

Артикульные номера возможных вариантов комплектов серии X16 с ПДГО-616



Подающий механизм

Источник Пионер с цифровым обменом Х16

Пионер 5016

Пионер 5016Е

Пионер 6016Е

ПДГО-616
(Базовая панель)

5616B

E5616B

E6616B

ПДГО-616
(Профессиональная панель)

5616P

E5616P

E6161P

ПДГО-616
(Экспертная панель)

5616E

E616E

E6616E*



*Данные комплекты являются складскими позициями, остальные собираются на заводе по ТЗ заказчика.

Подробная информация ►

ВОЗМОЖНЫЕ ВАРИАНТЫ КОМПЛЕКТОВ

Подающие механизмы серии Х16

ПДГ-416

ПДГО-516

ПДГО-616

Серия

03 01 01

Исполнение

00 00 00

Применимость

X16 X16 X16

Индикация

MIG/MAG

MMA

TIG

4Т+

4Т++

Управление с ДУ

Вода

Учет падения напряжения в кабеле

Механизм подачи

SSJ-15 SSJ-15 SSJ-17F

Кол-во роликов

4 4 4

Мощность мотора, Вт

120 120 250

Ø сплош. проволоки, мм

0,8-1,6 0,8-1,6 1,2-2,0

Ø порошков. проволоки, мм

0,8-2,0 0,8-2,0 1,2-3,2

Ø электрода,мм

MMA 2,0-6,0
TIG 1,0-4,0
MMA 2,0-6,0
TIG 1,0-4,0
MMA 2,0-6,0
TIG 1,0-4,0

Скорость подачи м/мин (м/час)

1-16 (60-960) 1-16 (60-960) 1-16 (60-960)

Вместимость
сварочной кассеты, кг

5 15 15

Габаритные размеры,
ДхШхВ, мм

520х205х335/
565х217х357
670х290х470
без колес
780x325x485
без колес

Масса, кг

11 ал.корп.
15 стал.корп.


Тип разъема горелки

KZ-2 KZ-2 KZ-2

Опции

Исполнение "Вездеход"

Базовый функционал (PF0)

Профессиональный функционал (PF1)

Экспертный функционал (PF2)

Изготовитель оставляет за собой право на модификацию и/или изменение технических условий без предварительного уведомления.

Источники сварочного тока серии Х16

ПИОНЕР-5000

Пионер-6000

Серия

06 06 06 02

Исполнение

00 01 02 10

Применимость

X16 X16 X16 X16

Индикация


Base

Expert

Expert

Base/Expert


MIG/MAG

Диапазон сварочного тока, А

50-500 50-500 50-500 20-500

Номинальный сварочный ток, А (ПВ)

500 (60%) 500 (60%) 500 (60%) 500 (100%)

Напряжение питающей сети, В

380 3~50 380 3~50 380 3~50 380 3~50

Рабочее напряжение, В

39 39 39 39

Напряжение холостого хода, В

90 90 90 75

Потребляемая мощность, кВА

25 25 25 24


MMA

Номинальный сварочный ток, А (ПВ)

500 (60%) 500 (60%) 500 (60%) 500 (100%)

Пределы регулирования сварочного тока, А

40-500 40-500 40-500 20-500

Пределы регулирования рабочего напряжения, В

21,6-40 21,6-40 21,6-40 20,8-40

Диаметр электрода, электродной проволоки, мм




TIG

Номинальный сварочный ток, А (ПВ)

500 (60%) 500 (60%) 500 (60%) 500 (100%)

Пределы регулирования сварочного тока, А

20-500 20-500 20-500 10-500

Пределы регулирования рабочего напряжения, В

10,8-30 10,8-30 10,8-30 10,4-30

Диаметр электрода, электродной проволоки, мм




GMAW

SAW

CAC-A



Габаритные размеры, ДхШхВ, мм

695х330х555
695х330х655
695х330х555
695х330х655
695х330х555
695х330х655
690x380x595

Масса, кг

60 60 60 60

Опции

См. описание См. описание См. описание См. описание
Изготовитель оставляет за собой право на модификацию и/или изменение технических условий без предварительного уведомления.

Cкачать подробное описание в формате PDF
