НовостиВ данном разделе нашего сайта Вы сможете узнать последние новости о компании «ИТС», узнать информацию о последних новинках нашей продукции, о предстоящих выставках и другой полезной информации о нашей фирме и сварочной отрасли в целом.

Комплекс «Восход» прошёл проверку при сварке уторных швов резервуаров

24 августа 2017 г.

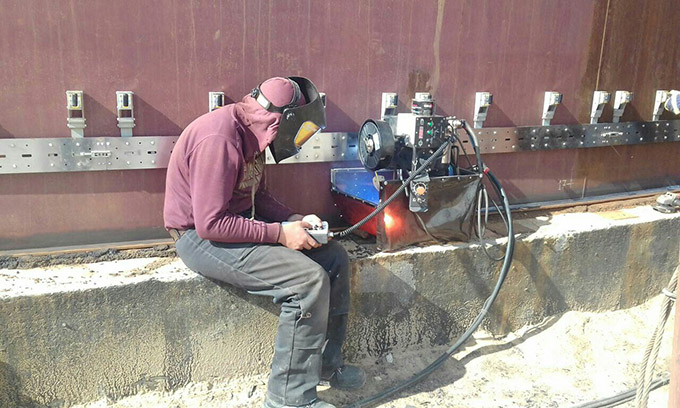

Комплекс для автоматической сварки плавящимся электродом в среде защитных газов «Восход», производства компании НПФ «ИТС» г. Санкт-Петербург, прошёл производственную проверку на строительной площадке ОП «Самара-9». С «07» мая по «08» июня 2017 г. на объекте ОП «Самара-9» (п. Просвет) производилась сварка уторного шва трех РВСП-20000 м3 №29 ССН Самарского РНУ, №16, 17 МПС «Самара-1» Самарского РНУ.
За период работ сварено 429 метров шва таврового соединения (уторного шва) в 3 прохода.

Условия использования и хранения сварочного оборудования:
• Время работы в смену - не менее 6 часов.
• Внешние условия использования: -открытая площадка (температура окружающего воздуха от +10°С до +26°С, высокая влажность и дожди).
• Выполнение сварки элементов: лист + лист (тавровое соединение).
• Положение при сварке - нижнее.
• Хранение сварочного оборудования - в неотапливаемом инструментальном складе при температуре воздуха не менее +10°С.

При использование сварочного комплекса «Восход» были отмечены следующие положительные моменты:
• Повышение скорости сварки на 50%, по сравнению со способом МП (средняя скорость сварки одного прохода способом АППГ 31 см/мин, скорость сварки способом МГ1 20 см/мин).
• Удобство транспортировки сварочных головок по строительной площадке.
• Отличная стабильность процесса сварки порошковой проволокой в среде защитных газов.

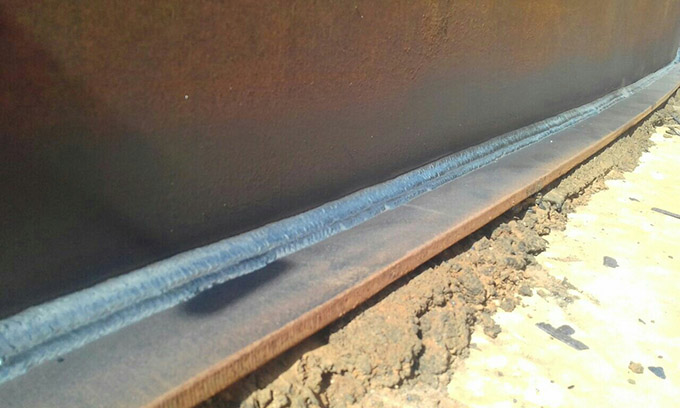

• Отличные результаты ВИК поверхности шва (гладкая и равномерная чешуйчатая поверхность, плавное сопряжение с основным металлом, глубина западаний между валиками (межваликовые канавки) не более 1 мм).
• Возможность снизить влияние человеческого фактора в процессе сварки.
• После каждого прохода (слоя) не требуется механическая зачистка сварного шва абразивным кругом. Достаточно зачистки от шлака щеткой-крацовкой, что значительно экономит время послесварочной обработки.
