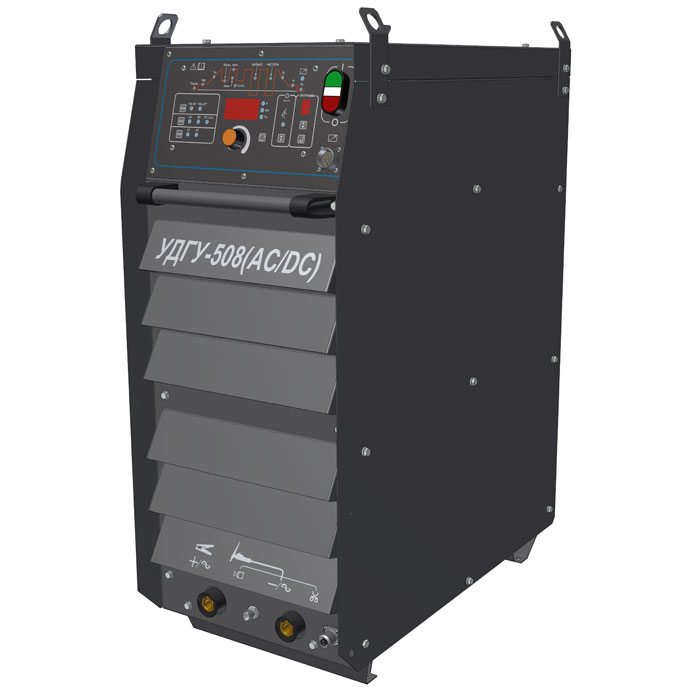

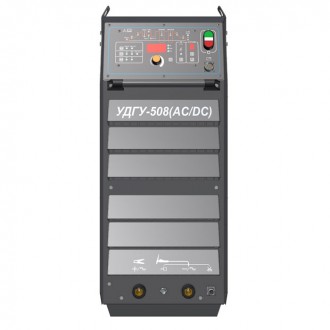

Установка для аргонодуговой сварки УДГУ-508 | Нажмите, чтобы увеличить |
Установка для дуговой сварки УДГУ-508(AC/DC) предназначена для аргонодуговой сварки неплавящимся электродом (TIG) на
постоянном (DC) и переменном токе (АС) всех видов металлов и сплавов.
Установка обеспечивает:
• возможность сварки в режимах TIG-DC и TIG-АС;
• цифровую индикацию установленных параметров;
• регулировку всех параметров сварки с помощью цифрового энкодера;
• возможность записи 10 сварочных программ;
• работу в режимах "длинные швы" или "короткие швы" (2Т/4Т);
• регулирование баланса (очищающей и проплавляющей способности дуги) в режиме TIG-АС;
• бесконтактный поджиг дуги на постоянном и переменном токе;
• контактный поджиг дуги на постоянном токе;
• сварка в импульсном режиме на постоянном токе;
• возможность работы с горелкой воздушного и водяного охлаждения (с использованием внешнего БВА);

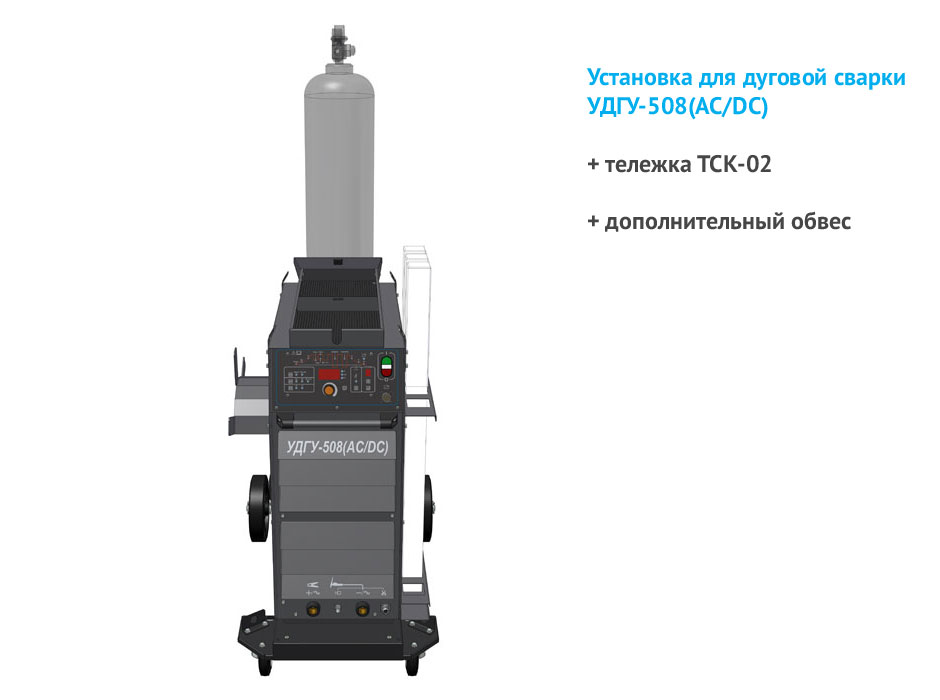

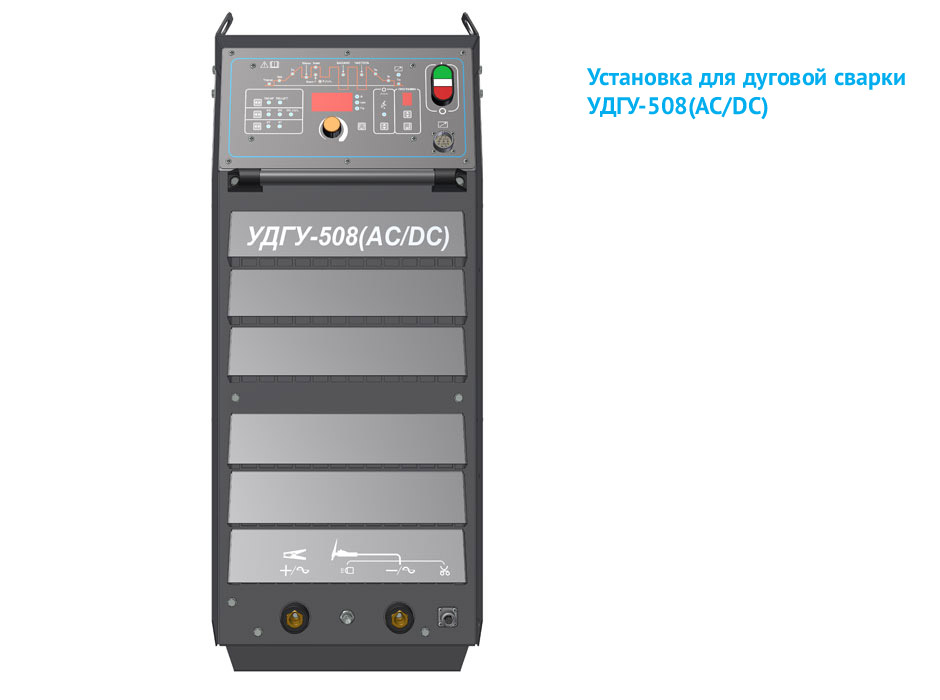

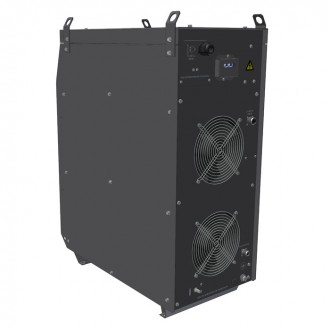

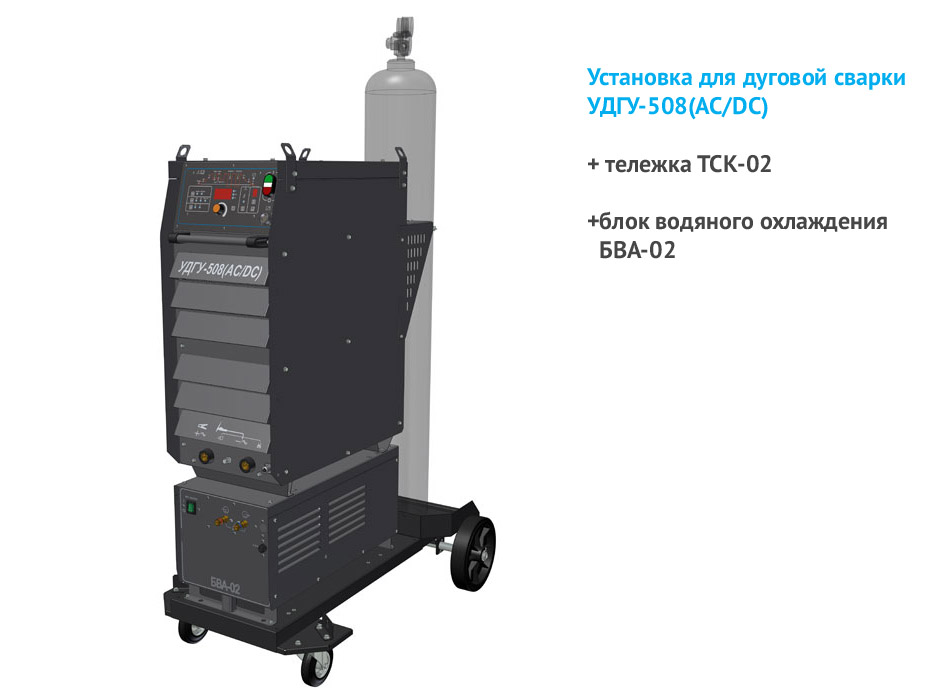

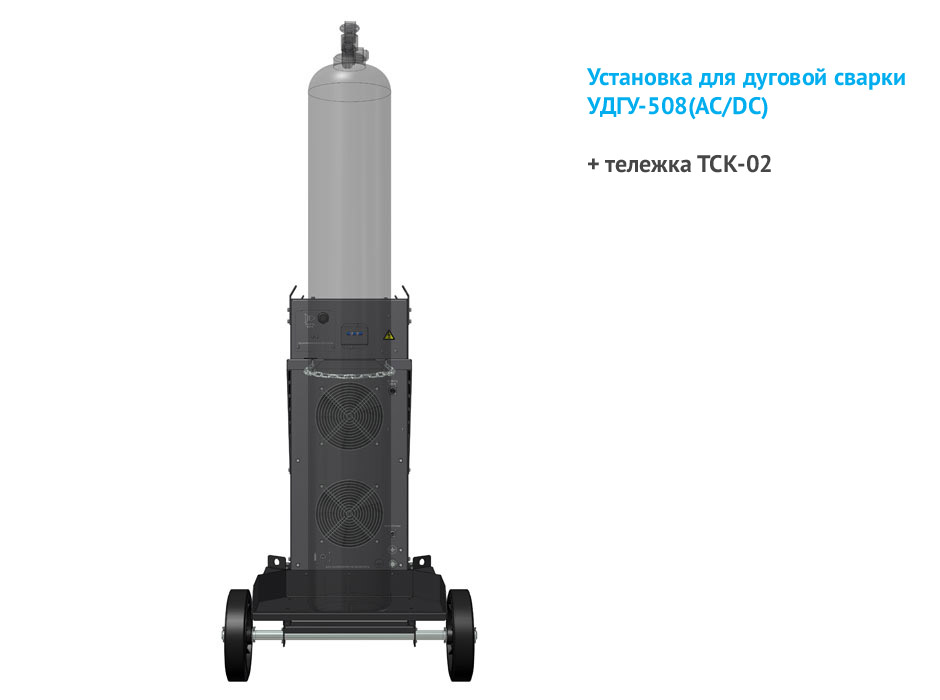

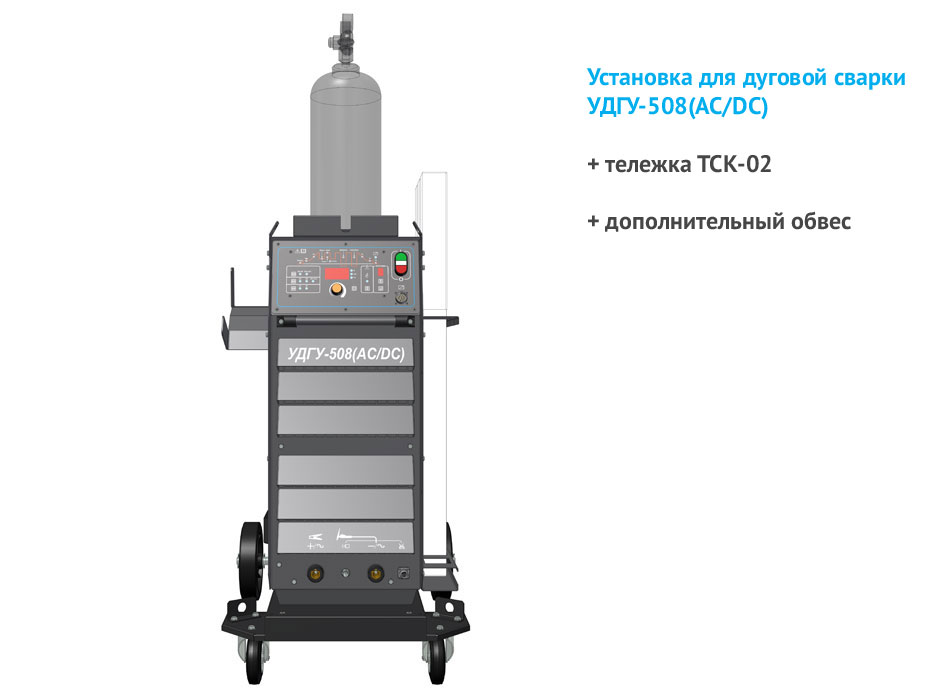

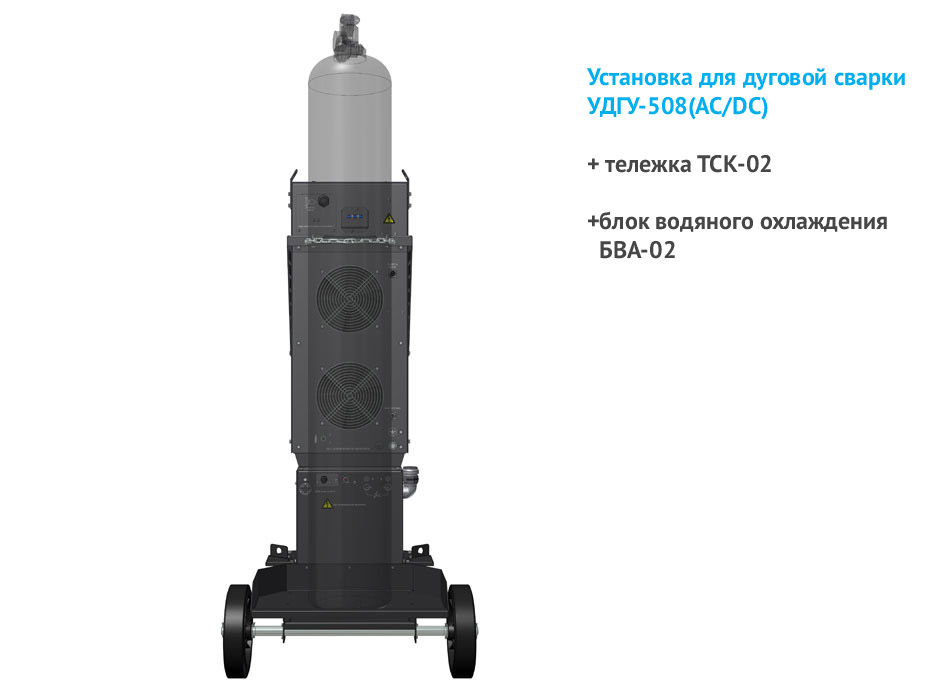

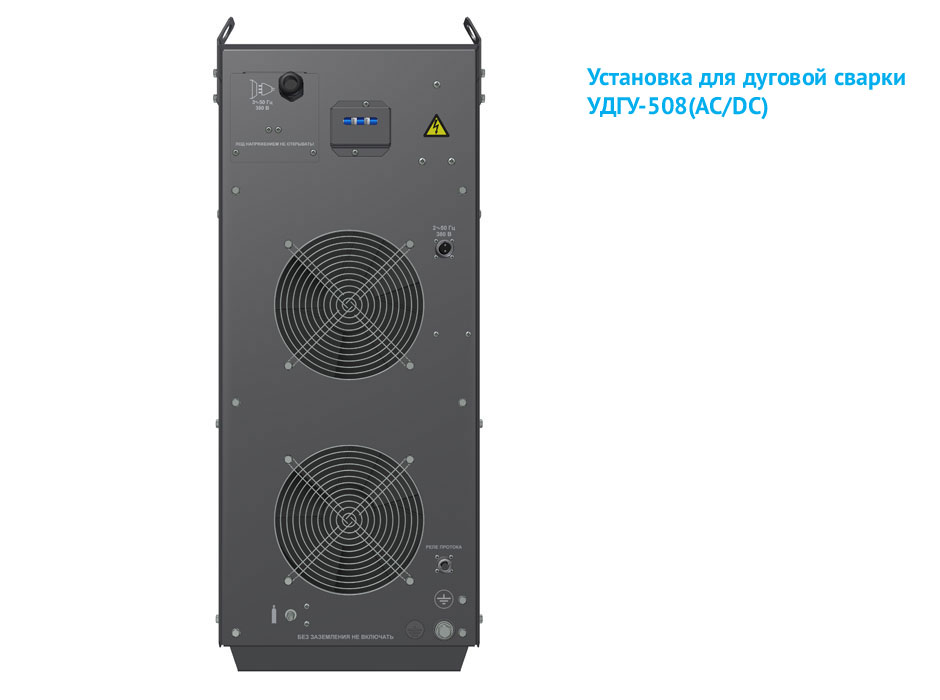

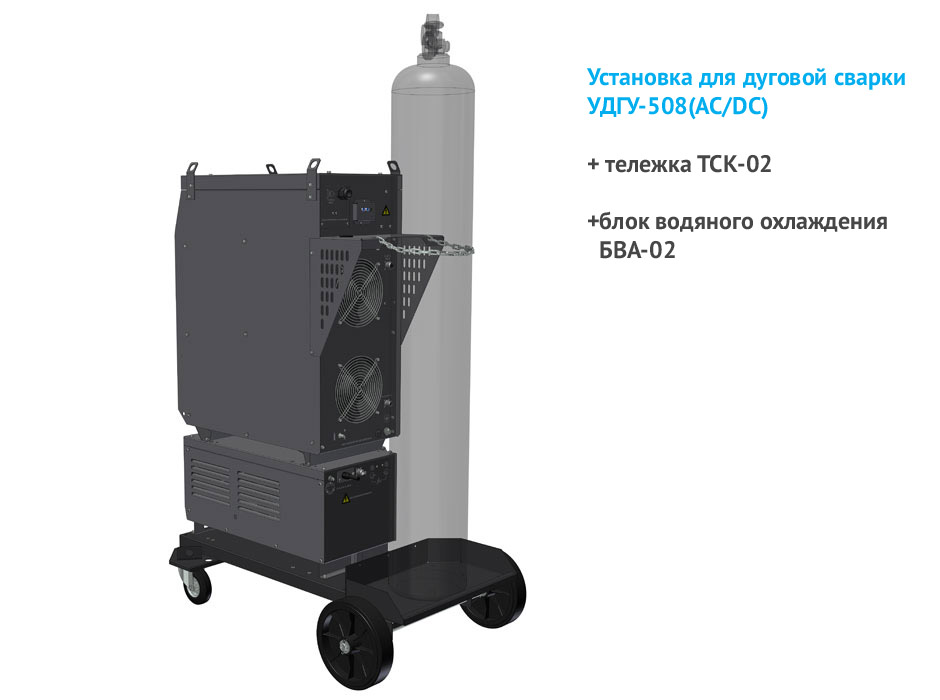

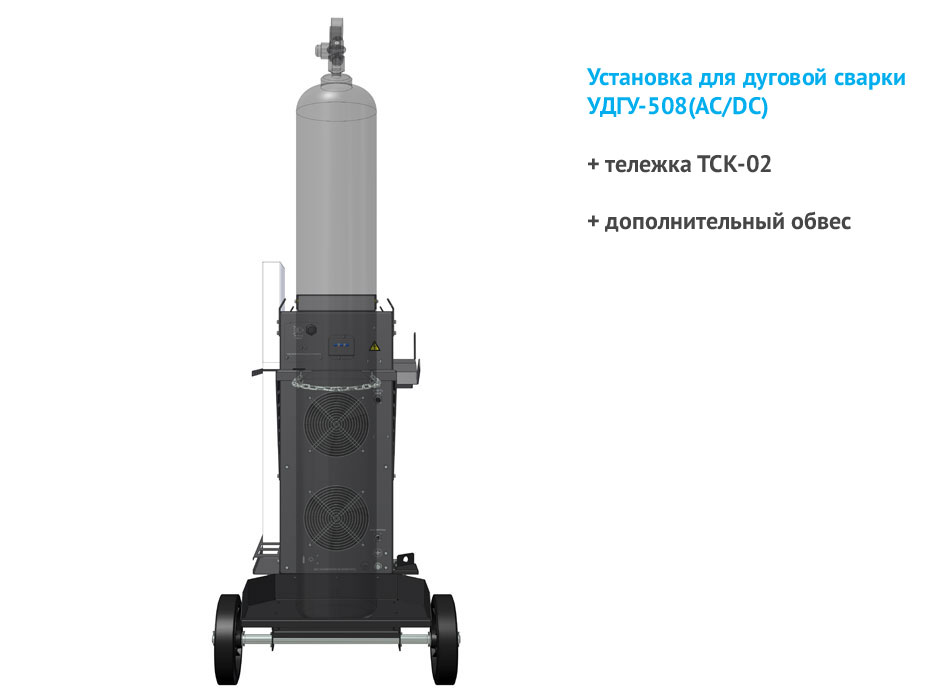

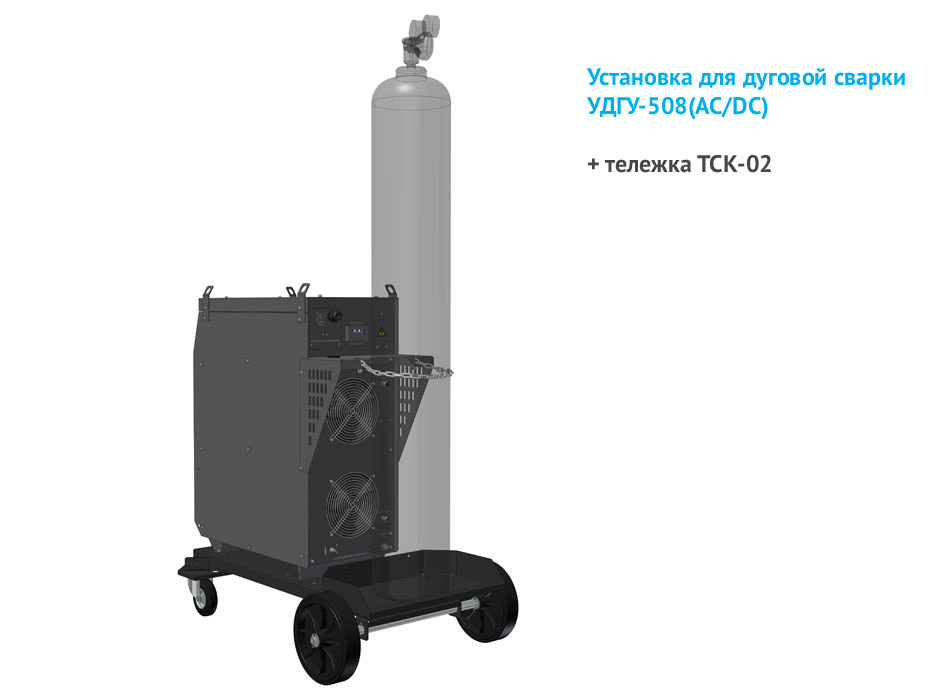

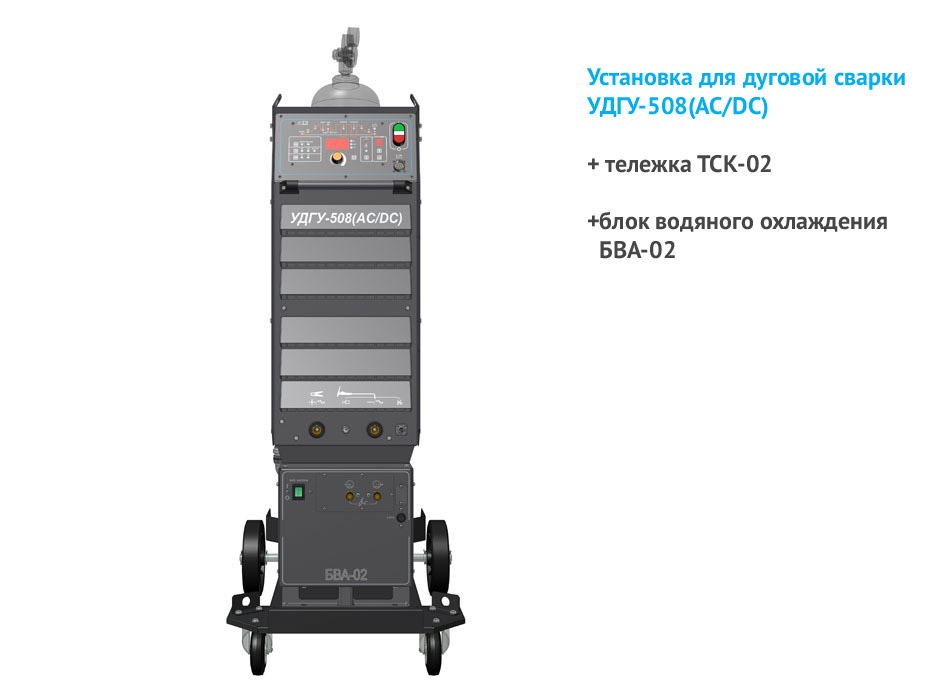

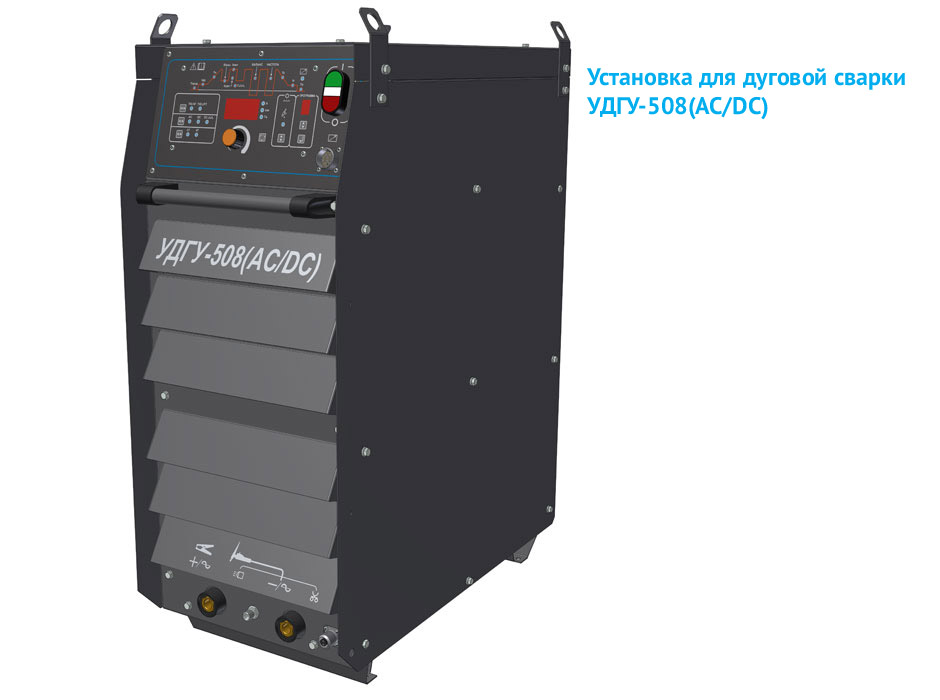

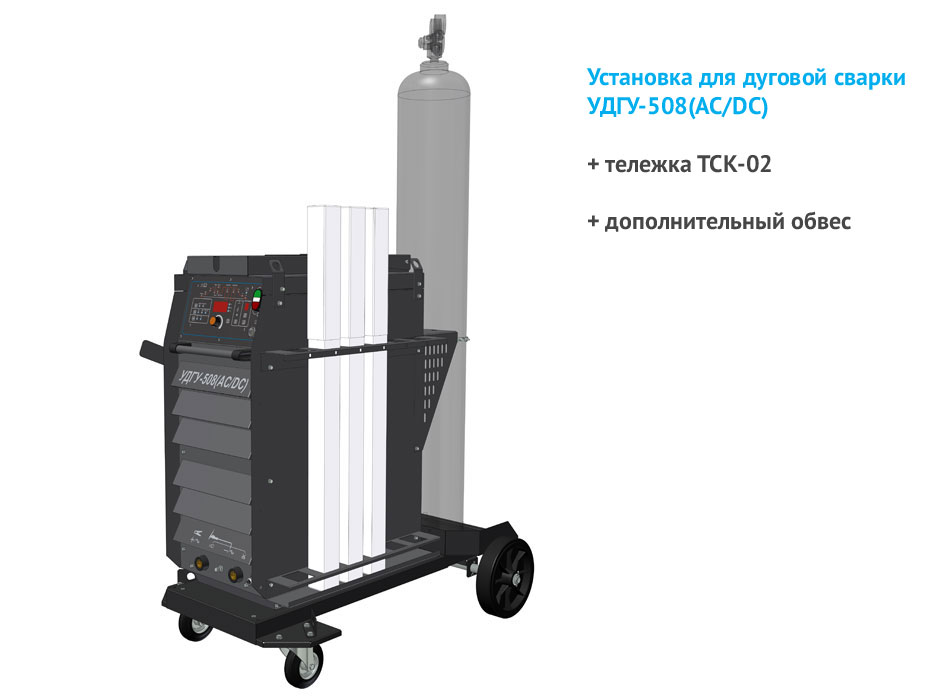

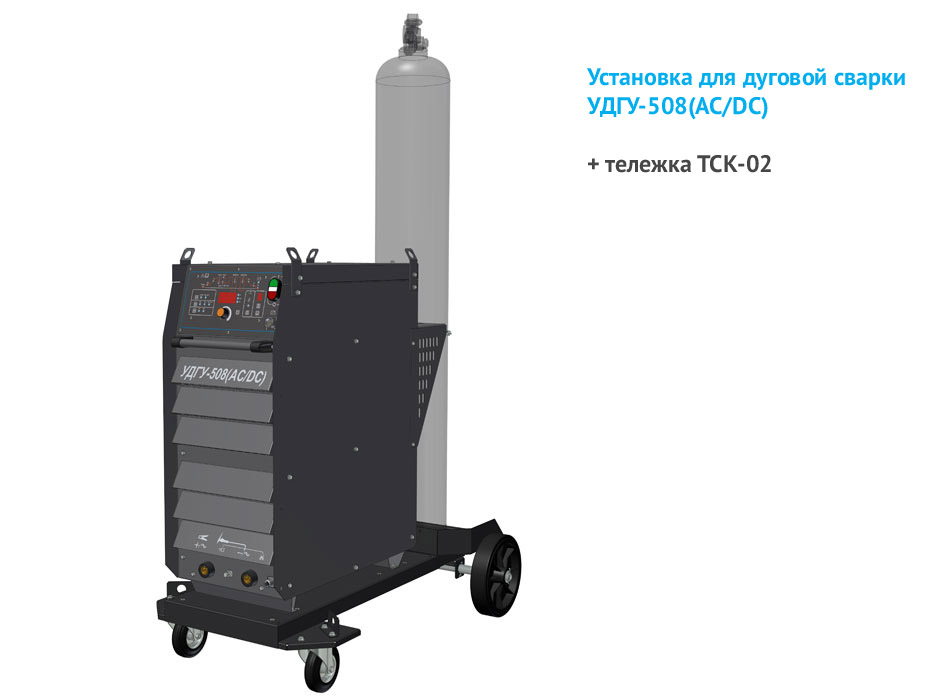

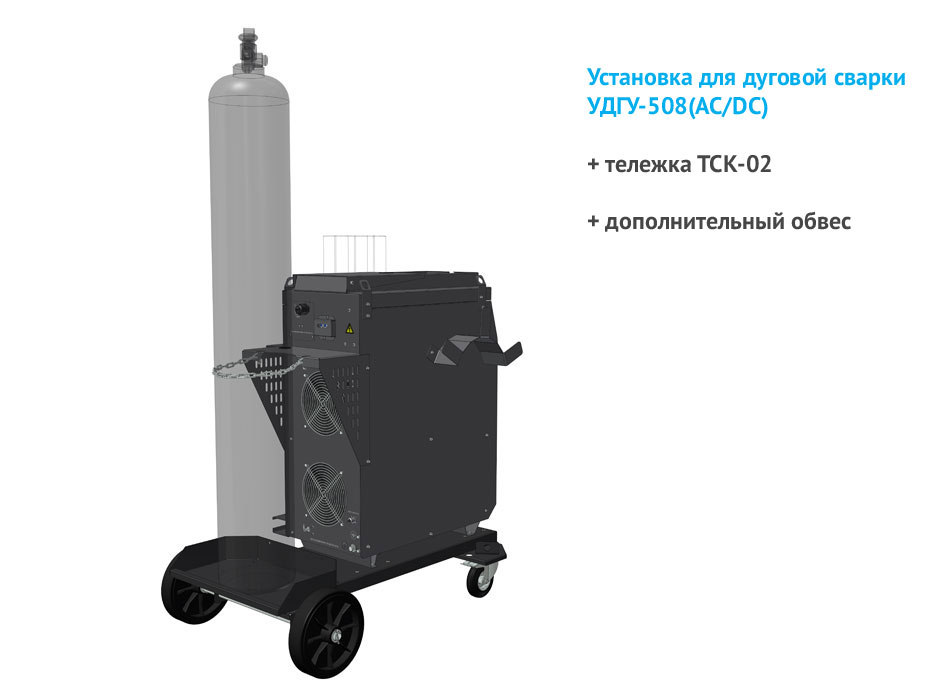

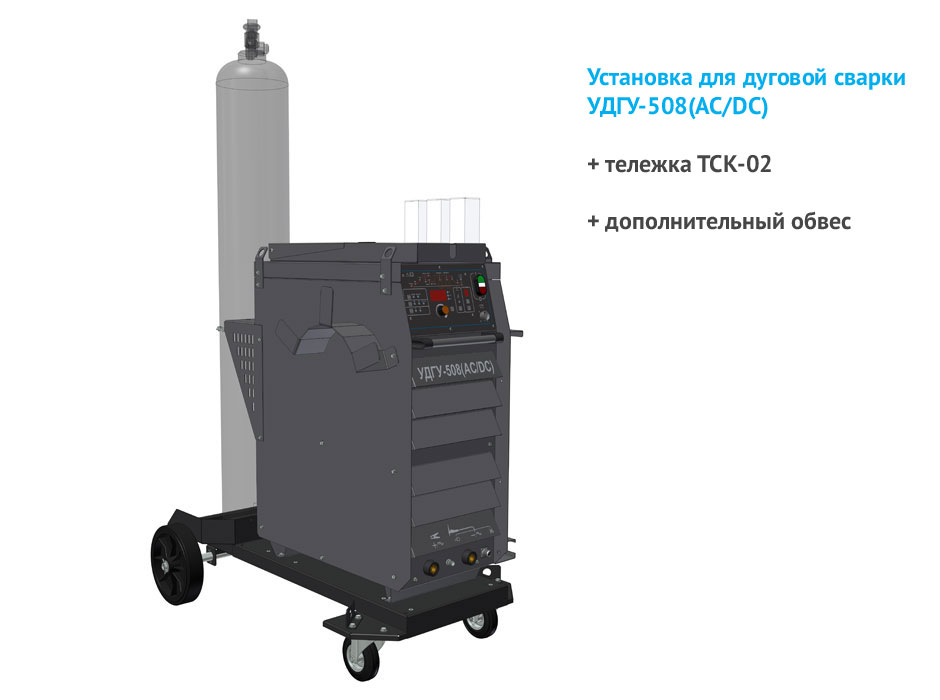

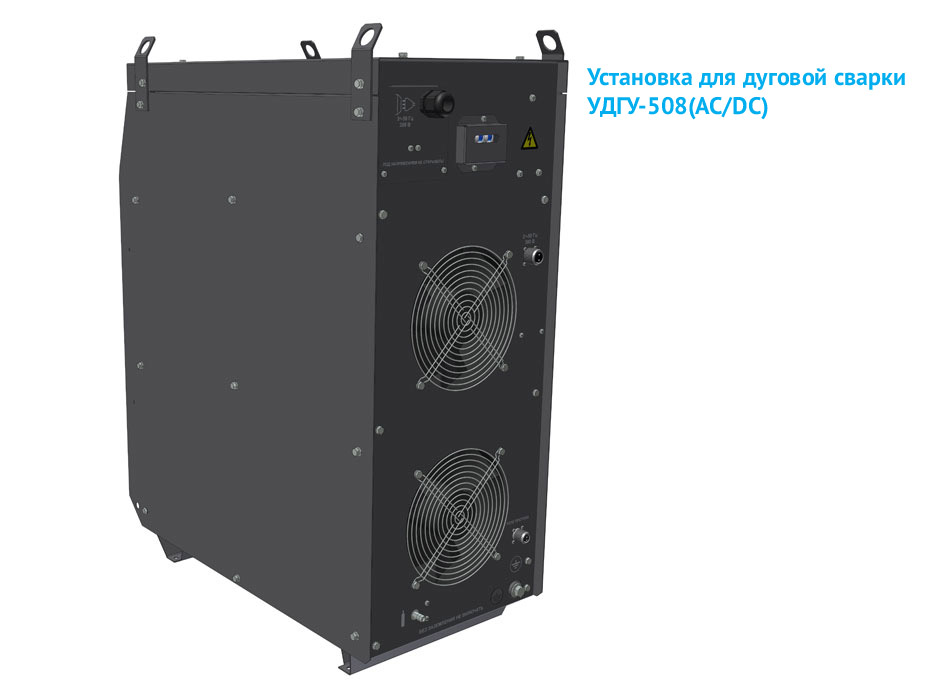

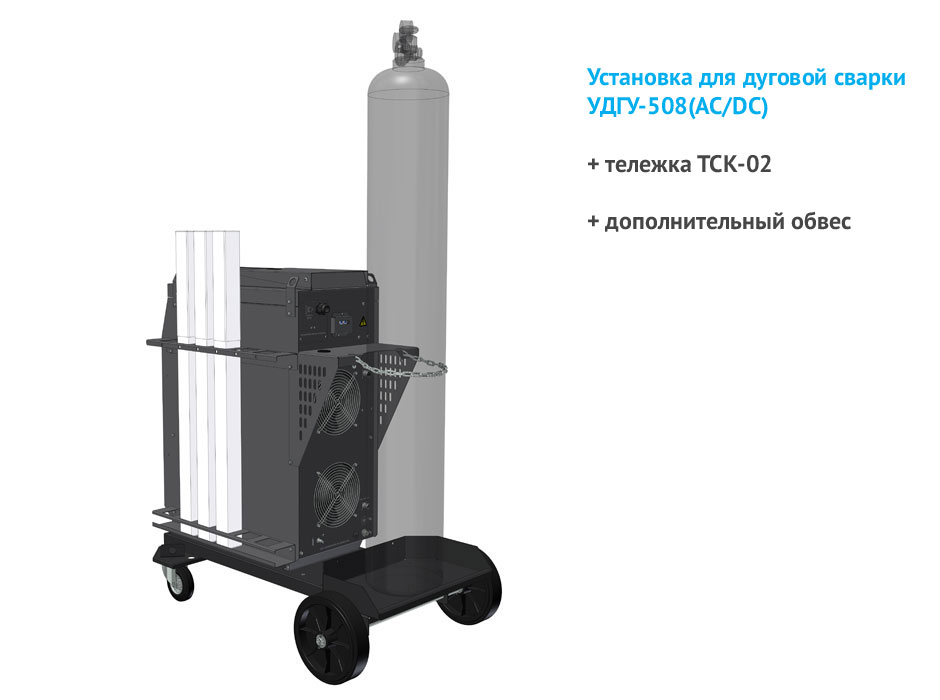

3D модели УСТАНОВКИ ДЛЯ ДУГОВОЙ СВАРКИ УДГУ-508(AC/DC)
|
технические характеристики |
Наименование параметра |
Значение |
Напряжение питающей сети, В |
380 |
Частота питающей сети, Гц |
3~50 |
Номинальный сварочный ток в режиме TIG, А |
500 |
Номинальное рабочее напряжение в режиме TIG, В |
30 |
Номинальный режим работы в TIG (ПВ) при цикле 10 мин., % |
60 |
Наименьший сварочный ток в режиме TIG, А |
10 |
Наибольший сварочный ток в режиме TIG, А |
500 |
Пределы регулирования рабочего напряжения в режиме TIG, В |
10,4-30 |
Диаметр вольфрамового электрода, мм |
0,8-8 |
Напряжение холостого хода в режиме DC, В, не более |
90 |
Напряжение холостого хода в режиме АC, В, не более |
70 |
Потребляемая мощность, при номинальном токе, кВА, не более |
24,5 |
Диапазон регулировки времени предварительной продувки, с |
0,1 … 10 |
Диапазон регулировки тока дежурной дуги в начале и в конце сварки, А |
10 … 500 |
Диапазон регулировки времени плавного изменения тока в начале сварки, сек. |
0,1 … 10 |
Диапазон регулировки сварочного тока (тока базы) в режиме "DC", А |
10 … 500 |
Диапазон регулировки тока импульса в режиме "DC", А |
10 … 500 |
Диапазон регулировки частоты пульсации сварочного тока в режиме "DC", Гц |
0,1 … 990 |
Диапазон регулировки скважности пульсации сварочного тока в режиме "DC" |
0,05 …0,95 |
Диапазон регулировки баланса отрицательной полярности сварочного тока в режиме "AC" |
0,3 … 0,8 |
Диапазон регулировки частоты сварочного тока в режиме "AC", Гц |
20 … 200 |
Диапазон регулировки времени плавного изменения тока в конце сварки, сек |
0,1 … 10 |
Диапазон регулировки времени продувки в конце сварки, сек |
1 … 60 |
Масса, кг |
90 |
Габаритные размеры, ДхШхВ, мм |
685x355x915 |
