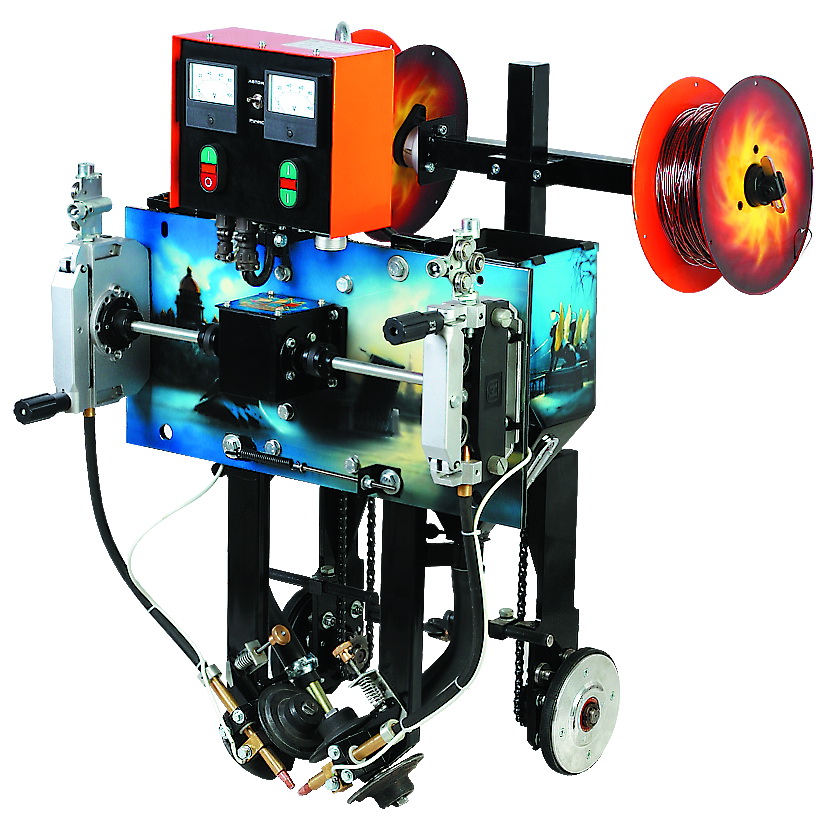

| Сварочный трактор 2ТС-16 | Нажмите, чтобы увеличить |
Трактор сварочный двухголовочный 2ТС-16 в комплекте с источниками сварочного тока предназначен для автоматической сварки под слоем флюса тавровых соединений, приварки трапециевидного профиля двумя наклонными электродами. Сварка осуществляется на постоянном токе прямолинейными швами. Трактор в процессе работы передвигается по изделию.
ОСНОВНЫЕ ОСОБЕННОСТИ
Регулировки скоростей подачи электродной проволоки и скорости движения трактора
(скорость сварки) – ступенчатые, при помощи сменных шестерен в редукторных
приводах.
Два варианта исполнения:
2ТС-16-1 – для приварки к ортотропным плитам ребер жесткости типа полосы
2ТС-16-2 – для приварки трапециевидного профиля. Трактор поставляется с
блоком управления БУ-16-3. Рекомендуемые источники питания – ВС-600 (2 шт.)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Наименование параметра |
Значение |
|
Напряжение питания блока управления БУ-16-3, В |
380 |
|
Напряжение питания электродвигателя сварочного трактора, частота 50 Гц, В |
3х36 |
|
Количество сварочных дуг, шт. |
2 |
|
Рекомендуемый диапазон сварочного тока, А |
200-450 |
|
Диаметр электродной проволоки*, мм |
1,6-2,0 |
|
Скорость подачи электродной проволоки*, м\ч |
150-300 |
|
Скорость сварки, м\ч |
20-35 |
|
Количество кассет для проволоки, шт. |
2 |
|
Вместимость кассеты для проволоки**, кг, не менее |
16 |
|
Количество бункеров для флюса, шт. |
2 |
|
Емкость бункера для флюса**, дм³ |
3 |
|
Габариты трактора, мм |
700х600х650 |
|
Масса трактора (без флюса и проволоки), кг |
65 |
|
Габариты блока управления, мм |
370х215х215 |
|
Масса блока управления, кг |
10 |
