Сварочный трактор ТС-18

Сварочный трактор ТС-18 предназначен для электродуговой сварки плавящимся электродом угловых швов под флюсом прямолинейных, криволинейных и кольцевых ребер жесткости (РЖ) высотой более 180 мм, при этом:

• минимальное расстояние между внутренними плоскостями ребер жесткости – 450 мм;

• радиус кривизны ребер жесткости – более 1,5 м;

• угол, определяющий взаимное положение ребер жесткости и корпусной конструкции, может меняться в пределах от 70° до 110°;

• ребра жесткости могут быть с поперечным сечением в виде «бульбообразного» профиля №18…№24б или таврового сечения.

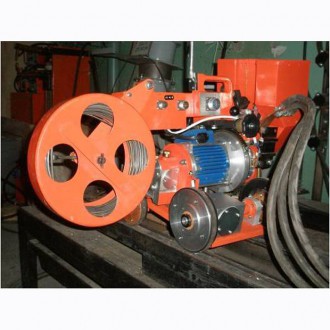

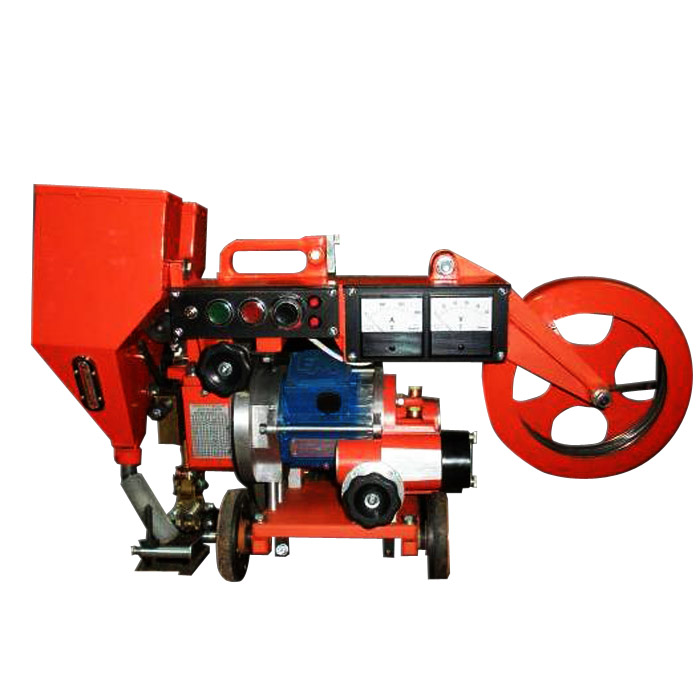

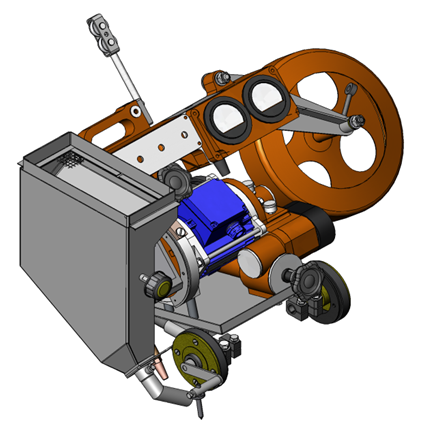

Внешний вид машины
Технические характеристики
Наименование параметра Норма
Номинальное напряжение питающей сети частотой 50 Гц, В 380
*Номинальный сварочный ток на ступени 1, кА 10±1
Номинальный длительный вторичный ток на ступени 1, кА, не менее 6,0
Наибольший вторичный ток, кА, не менее 19
Мощность при сварке на ступени 1, при сварочном токе 10 кА, кВА 185+18
**Мощность при ПВ=50%, кВА 225
Регулирование сварочного тока ступенчатое и фазовое
Число ступеней регулирования (общее для двух постов) 3
Номинальная ступень регулирования 1
Пределы фазового регулирования сварочного тока(фазовое регулирование для каждого поста независимое), % 0...99.4 ДШК
Соединение вторичных витков трансформатора Последовательное
Количество сварочных постов 2
Привод усилия сжатия электродов Пневмогидравлический
Рабочая жидкость пневмогидравлического устройства Вода
Свариваемые толщины из низкоуглеродистой стали на жёстком режиме, мм от 0,5+0,5 до 2,5+3 или 2+1+3
