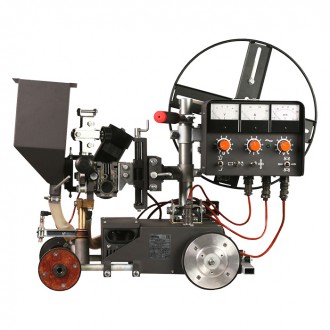

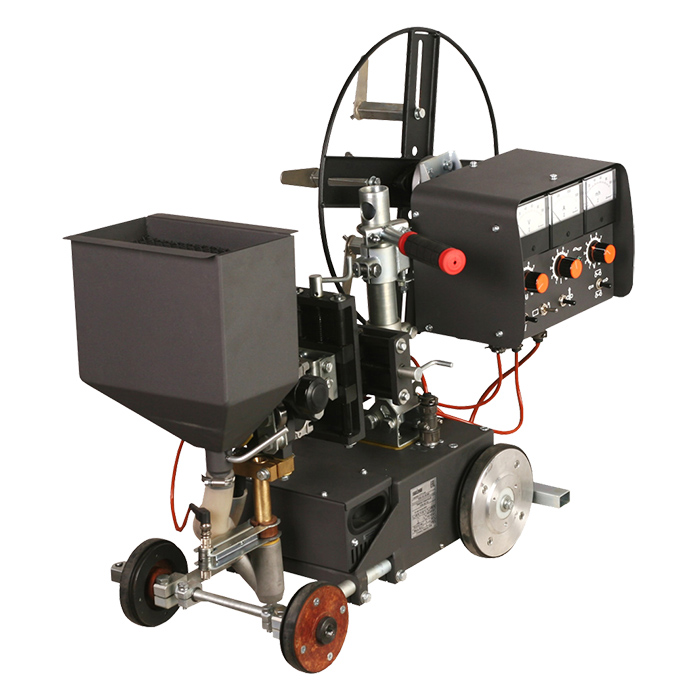

Сварочный трактор ТСФ-101

Трактор сварочный ТСФ-101 с плавным регулированием скорости подачи электродной проволоки и скорости сварки, предназначен для автоматической электродуговой сварки однопроходных и многопроходных соединений внахлестку, угловых, тавровых, а также стыковых соединений с разделкой и без разделки кромок.

Сварка осуществляется на постоянном токе плавящимся электродом под слоем флюса.

Трактор изготавливается в исполнении У3 для работы в районах умеренного климата при температуре окружающего воздуха от минус 10 °C до плюс 40 °C с относительной влажностью не более 80% при температуре плюс 20 °C на высоте не более 1000 м над уровнем моря.
Окружающая среда должна быть не взрывоопасной, не должна содержать агрессивные газы и пары в концентрациях, разрушающих металлы и изоляцию, не должна быть насыщена токопроводящей пылью и водяными парами

Трактор предназначен для совместной работы с ВДУ-1250; ТДФЖ-1250; ВДУ-1204; ВДУ-1000; ВДУ-601С; ВДУ-1008; ВДУ-1258. Работа с другими аналогичными источниками питания должна согласовываться с изготовителем.

Технические характеристики
Наименование параметра Значение
Напряжение питающей сети источника питания при частоте ~50 Гц, В 3х380 1)
Напряжение холостого хода, В, не более 55 1)
Номинальный сварочный ток при ПВ=100%, А 1000 1)
Пределы регулирования сварочного тока, А 200-1000 1)
Диаметр электродной проволоки, мм 2,0 - 5,0
Пределы регулирования скорости подачи электродной проволоки, м/ч:
  - передаточное отношение редуктора подающего механизма i=5
  - передаточное отношение редуктора подающего механизма i=7,5

59-589
30-294
Пределы регулирования скорости сварки, м/ч 12-120
Угол вертикального поворота сварочной головки вдоль продольной оси автомата +45°...–30°
Угол поворота сварочной головки перпендикулярно оси сварочного шва ± 45°
Ход горизонтального суппорта тележки, мм 100
Ход вертикального суппорта сварочной головки, мм 100
Угол горизонтального поворота сварочной головки относительно вертикальной оси автомата ±90°
Межосевое расстояние колес, мм 270
Колесная колея, мм 300
Напряжение питания сварочного трактора при частоте ~50Гц, В 42
Мощность привода перемещения тележки, Вт 250
Мощность привода подачи проволоки, Вт 250
Мощность, потребляемая сварочным автоматом, Вт, не более 400
Максимальная масса кассеты с проволокой, кг 30
Емкость бункера для флюса, дм3 6

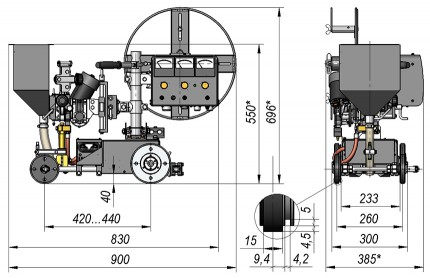

Габаритные размеры (ДхШхВ), мм 650х300х500
Масса трактора без блока управления, проволоки и флюса, кг 42
1) Значения технических параметров приведены при комплектовании трактора выпрямителем ВДУ-1250 У3.
