Сварочная головка АДФ-1000 серия 06

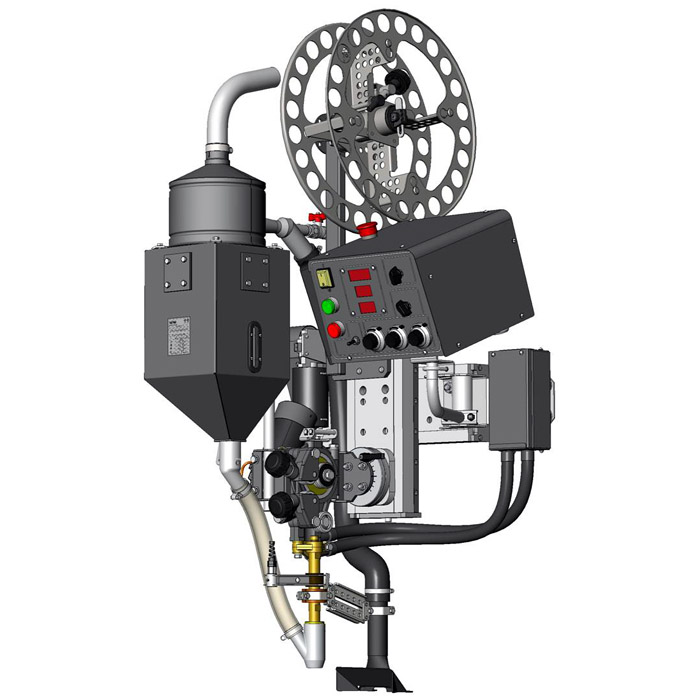

Автомат для дуговой сварки АДФ-1000

Автомат для дуговой сварки АДФ-1000, с плавной регулировкой скорости подачи проволоки, предназначен для автоматической электродуговой сварки плавящимся электродом под слоем флюса однопроходных и многопроходных соединений внахлестку, угловых, тавровых, а также стыковых соединений с разделкой и без разделки кромок.

Дополнительные опции и комплекты
автомата для дуговой сварки АДФ-1000

Автомат для дуговой сварки плавящимся электродом АДФ-1000 У3 с плавным регулированием скорости подачи электродной проволоки и скорости сварки, предназначен для автоматической электродуговой сварки плавящимся электродом под слоем флюса однопроходных и многопроходных соединений внахлест, угловых, тавровых, а также стыковых соединений с разделкой и без разделки кромок.

• Система оборота флюса сварочного автомата
  СОФ-1250;

• Комплект для сварки проволокой ø2 мм

• Комплект токоподвода D35
  для сварки одной проволокой Ø3,0-5,0 мм;

• TWIN MIN
  Комплект для сварки двумя проволоками Ø1,2-2,0 мм;

• TWIN MAX
  Комплект для сварки двумя проволоками Ø2,4-3,0 мм;

• Комплект сварочной головки GMAW
  для сварки в среде защитного газа проволокой Ø1,0-2,4 мм;

• Привод подачи проволоки
  Привод подачи проволоки выполняется в двух исполнениях
  (правое, левое) с различными передаточными
  отношениями редуктора каждое. Передаточное отношение
  редуктора определяет диапазон скоростей
  подачи сварочной проволоки;

• Блок управления суппортами
  блок и пульт управления суппортами;

Базовой модификацией принят автомат для сварки под слоем флюса (SAW). Модификация автомата и комплект поставки согласовываются при заключении договора на поставку. Комплект поставки указывается на ярлыке, закрепляемом на упаковке изделия.

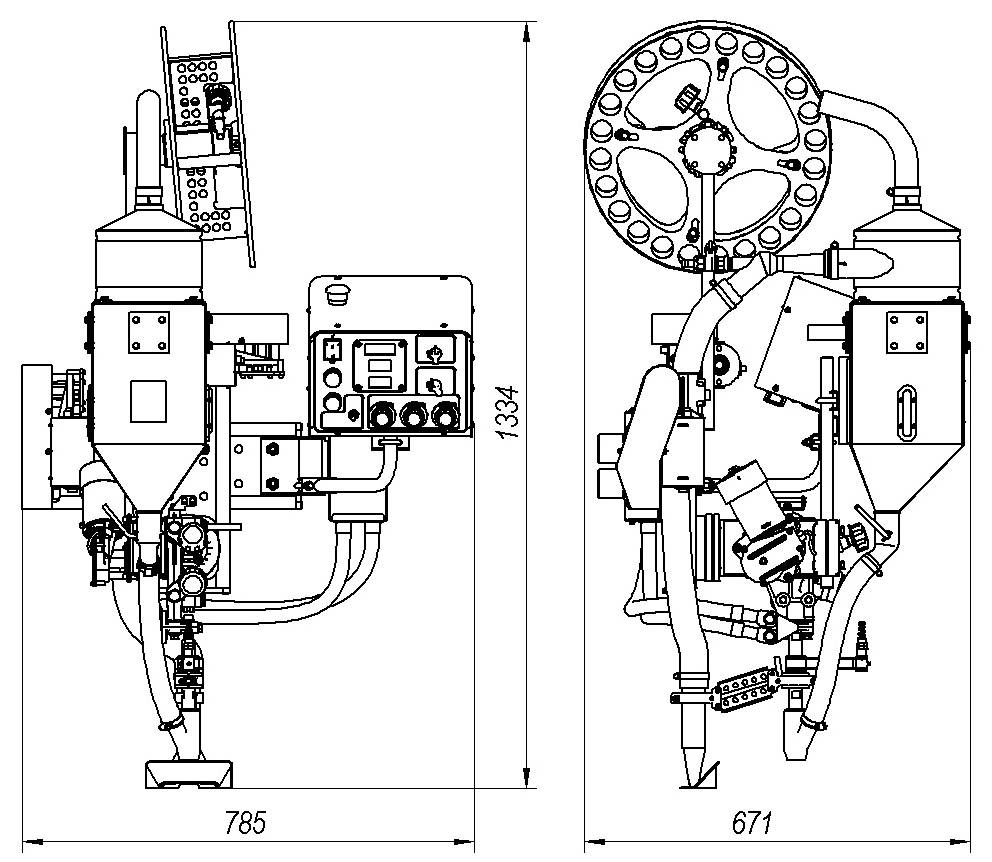

Автомат сварочный АДФ-1000 сер.06 исп.05.Габаритный чертеж.

Технические характеристики

Наименование параметра Значение
Напряжение питания автомата при частоте ~50Гц, В 42
Номинальный сварочный ток при ПВ=100%, А 1000
Диаметр электродной проволоки, мм 3,0 … 5,0
Пределы регулирования скорости подачи электродной проволоки, м/ч: 32 … 320
Пределы регулирования скорости перемещения горизонтального суппорта, м/ч 0,06 … 0,6
Пределы регулирования скорости перемещения вертикального суппорта, м/ч 0,06 … 0,6
Пределы регулирования времени растяжки дуги, с 0,1 … 1,2
Угол наклона токоподвода относительно вертикальной оси ± 15°
Угловой ход поворотного суппорта ± 45°
Ход вертикального суппорта, мм 240*
Ход горизонтального суппорта, мм 240*
Емкость бункера для флюса, дм3 10
Мощность привода подачи проволоки, Вт 250
Мощность, потребляемая сварочным автоматом, Вт, не более 400
Максимальная масса кассеты с проволокой, кг: 30
Габаритные размеры (ДхШхВ), мм 785×671×1334*
Масса автомата с блоком управления, без проволоки и флюса, кг 94*
*Значения технических параметров приведены для автомата в базовом исполнении -05 (SAW)

Более подробно об автомате для дуговой сварки АДФ-1000, его исполнениях, комплектациях, узлах, запасных деталях и приспособлениях можно узнать из буклета, который доступен для скачивания по ссылке ниже.
