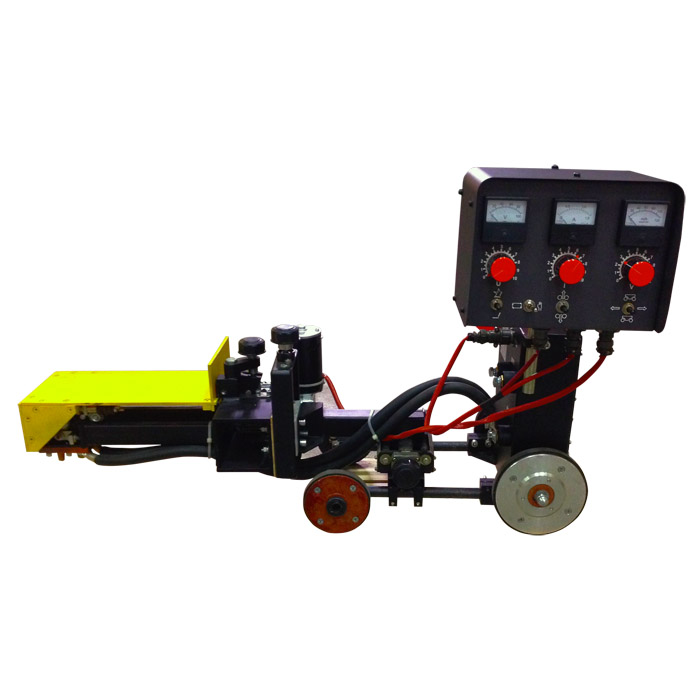

Автомат дуговой сварки МО-19

Автомат дуговой сварки МО-19 предназначен для автоматической сварки под флюсом на постоянном токе.

Автомат предназначен для сварки стыковых швов технологических проемах конструкций.

Автомат может использоваться для сварки других стыковых швов.

Автомат предназначен для работы в открытых помещениях или в закрытых помещениях с принудительной вентиляцией на высоте не более 1000 м над уровнем моря в районах умеренного климата при температуре окружающего воздуха от -10º С до плюс 40º С с относительной влажностью не более 80% при температуре плюс 20º С.

Габаритные размеры технологического проема:
• минимальная высота – 135 мм
• минимальная ширина – 145 мм
• максимальная глубина (от оси наконечника проволоки) – 240 мм

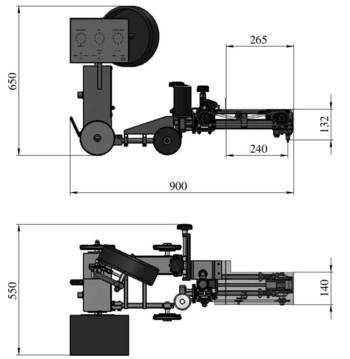

Габаритные размеры автомата

Устройство и принцип работы

Моторизованная тележка

• Колеса тележки имеют проточку для обеспечения перемещения по рельсовым направляющим.
• На задней стенке тележки находится ручка отключения привода тележки для возможности свободного перемещения тележки вручную.
• К боковым стенкам тележки присоединены при помощи кронштейнов блок управления и кассета для проволоки, а так же измерительный шунт.
• К передней части тележки присоединен крестообразный суппорт для установки положения электродной проволоки относительно шва и регулировки вылета электродной проволоки. К крестообразному суппорту присоединена сварочная головка.
• Регулировка хода суппорта по осям – 100 мм.

Сварочная головка

• Сварочная головка обеспечивает подачу и загиб сварочной проволоки в зону сварки.
• Сварочная головка имеет два подающих ролика, работающих синхронно благодаря цепной передаче.
• Проволока подается при помощи подающего ролика 1, проходит через канал в устройство загиба, где прижимается к подающему ролику 2 прижимным роликом 2. Ролик загиба загибает проволоку, а правильным роликом проволока выпрямляется и проходит через наконечник в зону сварки.
• Заправка проволоки производится вручную.

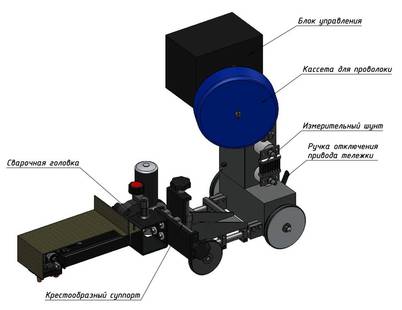

Вид тележки автомата

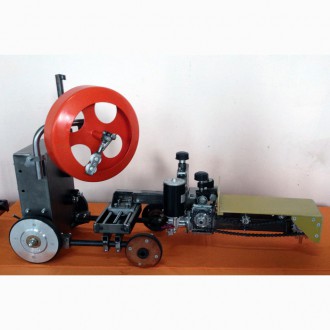

Вид сварочной головки

Технические характеристики
Наименование параметра Значение
Напряжение питания, В ~42
Номинальный сварочный ток (при ПВ=100%), А 1000
Диаметр сварочной проволоки сплошного сечения, мм 4
Скорость подачи электродной проволоки, см/мин 50-450
Скорость сварки, см/мин 0-100
Максимальная масса кассеты с проволокой, кг 15
Масса автомата (с блоком управления и полной кассетой с проволокой), кг 50
Комплект поставки: тренажер сварщика ДТС-03, имитатор ручного инструмента сварщика, имитатор изделия, соединительные кабеля, наушники, компакт-диск с инсталляционным пакетом программного обеспечения тренажера, комплект технической документации.
