Выпрямитель для дуговой сварки ВДУ-511 ДИСК

Выпрямитель для дуговой сварки ВДУ-511 ДИСК, с универсальными внешними характеристиками, предназначен:
• для полуавтоматической сварки плавящимся электродом углеродистых, легированных и коррозионностойких сталей в среде защитных газов [MIG/MAG];
• для сварки углеродистых, легированных и коррозионностойких сталей на постоянном токе [ММА] металлическими электродами с покрытием;
• для сварки неплавящимся электродом на постоянном токе в среде аргона [TIG] всех металлов, за исключением алюминия и его сплавов.

ОСНОВНЫЕ ОСОБЕННОСТИ

Выпрямитель обеспечивает переключение ступени индуктивности с подающего механизма между двумя предварительно установленными на источнике положениями.
Выпрямитель адаптирован для совместной работы с подающими механизмами ПДГ-421, ПДГО-511, -515, -615 (в исполнении с функцией индицирования значений сварочного тока и напряжения с учетом падения напряжения в сварочных кабелях от источника к механизму подачи
- для комплектов Х15,
а также с любыми другими механизмами подачи производства АО ЭМЗ "ФИРМА СЭЛМА" (без данной функции)
- для комплектов Х10.


Сварочные режимы

Выпрямитель является сварочным источником с тиристорным регулированием сварочного напряжения (в режиме [MIG/MAG]) и тока (в режимах [ММА] и [TIG]).
Выпрямитель снабжен термореле, отключающим силовые цепи при перегрузке выпрямителя. При срабатывании тепловой защиты загорается индикатор "Перегрев" на передней панели выпрямителя.
Конструктивно выпрямитель состоит из корпуса, внутри которого расположены:
    - силовой трансформатор;
    - выпрямительный модуль;
    - блок конденсаторов;
    - сглаживающий дроссель;
    - блок управления;
    - коммутационная и защитная аппаратура.
Охлаждение выпрямителя осуществляется с помощью встроенного вентилятора.
Выпрямитель обеспечивает:
• жесткие внешние характеристики, предназначенные для полуавтоматической сварки в среде защитного газа [MIG-МАG];
• ступенчатую регулировку индуктивности сварочной цепи для полуавтоматической сварки с возможностью переключения ступени с подающего механизма;
• крутопадающие внешние характеристики с регулировкой тока короткого замыкания, предназначенные для ручной дуговой сварки металлическими электродами с покрытием [ММА];
• крутопадающие внешние характеристики, предназначенную для сварки неплавящимся электродом в среде аргона [ТIG].
Выбор режима сварки осуществляется с помощью переключателя выбора режимов
Регулировка сварочного напряжения в режиме [MIG-MAG] осуществляется непосредственно на выпрямителе с помощью потенциометра регулировки сварочного напряжения (тока) или с подающего механизма. Выбор органа регулировки (местный или дистанционный) осуществляется с помощью тумблера. В режимах [MMA] и [TIG] регулировка сварочного тока осуществляется с помощью потенциометра на передней панели выпрямителя.
Значение сварочного тока и напряжения контролируется цифровым индикатором, расположенным на лицевой панели выпрямителя.

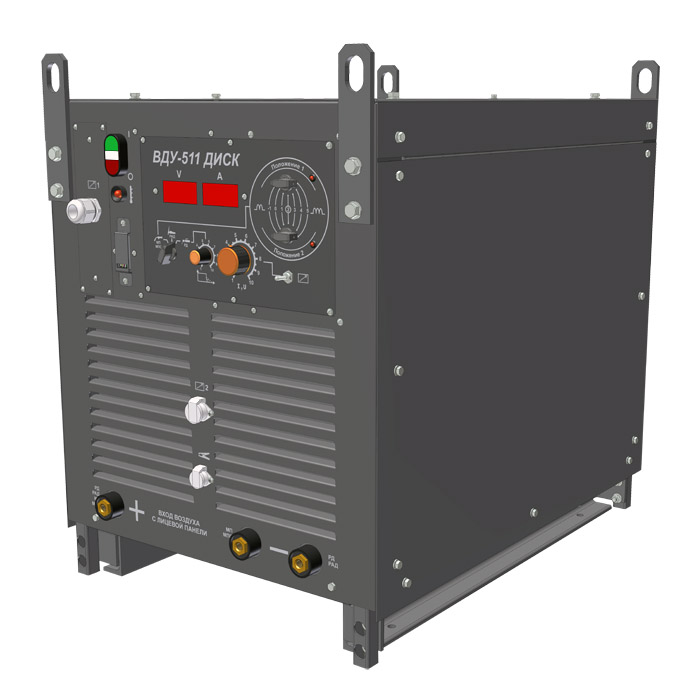

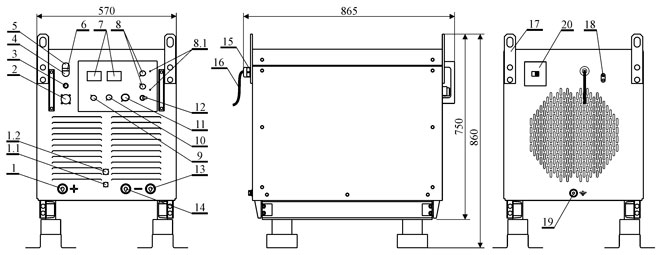

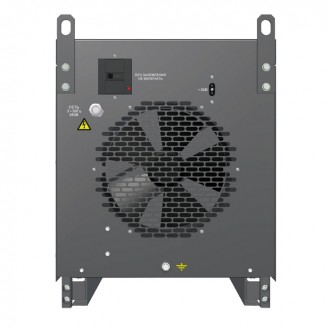

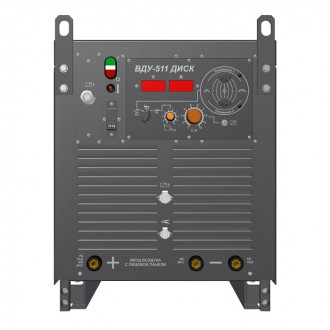

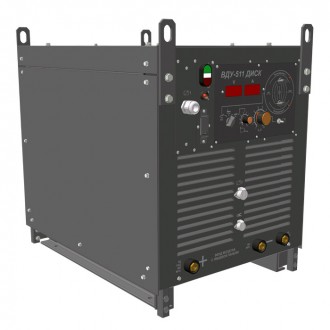

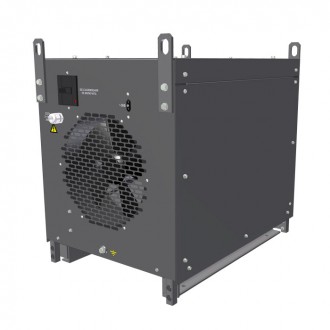

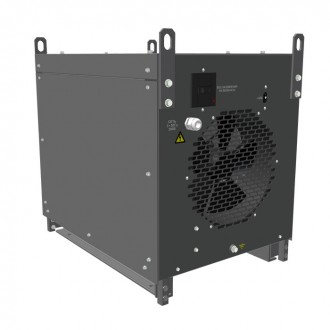

Общий вид, габаритные размеры выпрямителя ВДУ-511 ДИСК

1. Выходной разъём "+";
  1.1. Разъем "К изделию";
  1.2. Разъем "Дистанционное управление 2";
2. Разъём "Дистанционное управление 1";
3. Индикатор "Перегрев";
4. Кнопка "Стоп";
5. Кнопка "Пуск";
6. Индикатор "Сеть";
7. Цифровой индикатор тока и напряжения;
8. Переключатели выбора ступеней индуктивного сопротивления сварочной цепи;
  8.1. Индикаторы состояния переключателей "Положение 1 и 2";
9. Переключатель выбора режимов сварки MMA-MIG/MAG-TIG;

10. Потенциометр регулировки тока К.З. для режима ММА;
11. Потенциометр регулировки выходного напряжения и тока;
12. Тумблер "Местное-дистанционное" управление;
13. Выходной разъем "-(MMA, TIG)";
14. Выходной разъем "-(MIG/MAG)";
15. Устройство ввода сетевого кабеля;
16. Сетевой кабель;
17. Скобы для подъема грузозахватными устройствами;
18. Розетка для подключения подогревателя газа;
19. Устройство заземления;
20. Выключатель "Сеть"


+ Технические характеристики

Наименование параметра Значение
ММА TIG MIG/MAG
Номинальное напряжение питающей сети
трехфазного переменного тока, В
380
Частота, Гц 3~50
Номинальный сварочный ток, при ПН=60% и длительности цикла 10 мин., А 500
Hоминальное рабочее напряжение, В 39
Hапряжение холостого хода, не более, В 55 55 55
Сварочный ток при ПН=100%, А 400 400 400
Наименьший сварочный ток, не более, А 30 30 50
Наибольший сварочный ток, не менее, А 400 400 500
Пределы регулирования рабочего напряжения, В 21,2-36 11,2-26 16,5-39
Коэффициент полезного действия, не менее, % 80 80 80
Потребляемая мощность, при номи-нальном токе, не более, кВА 23 24 29
Номинальный ток главных цепей автомата защиты
(с характеристикой срабатывания электромагнитного расцепителя "D"), А
63
Масса, кг 240
Габаритные размеры (ДхШхВ), мм
с аммортизаторами
без аммортизаторов


865х570х860
865х570х750
Изготовитель оставляет за собой право на модификацию и/или изменение технических условий без предварительного уведомления.
+ ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ ВЫПРЯМИТЕЛЯ ВДУ-511 ДИСК

Наименование опции
Тележка сварочного комплекса ТСК-01/02
Турель СТСК-01/02
Аммортизаторы
Держатель горелки (для установки на источник)
Блок водяного охлаждения БВА-02 (исполнения 07 и 08)
Изготовитель оставляет за собой право на модификацию и/или изменение технических условий без предварительного уведомления.
