Комплекс электрошлаковой и дуговой наплавки КЭШДН-17-1
Все

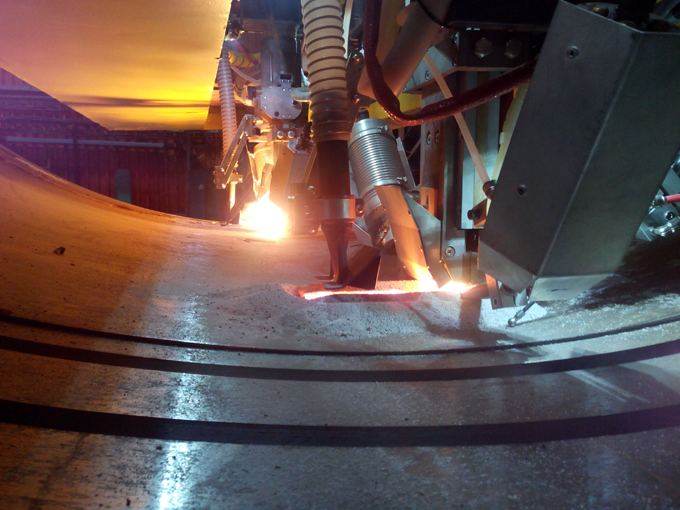

Комплекс электрошлаковой и дуговой наплавки КЭШДН-17-1 предназначен для кольцевой наплавки внутренних поверхностей обечаек диаметром от 2500 мм.

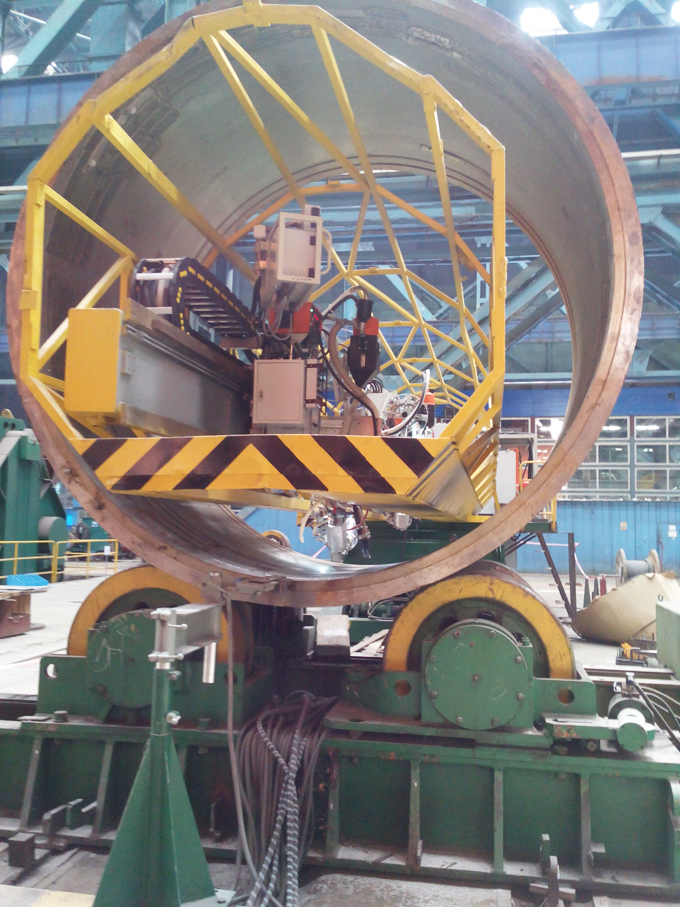

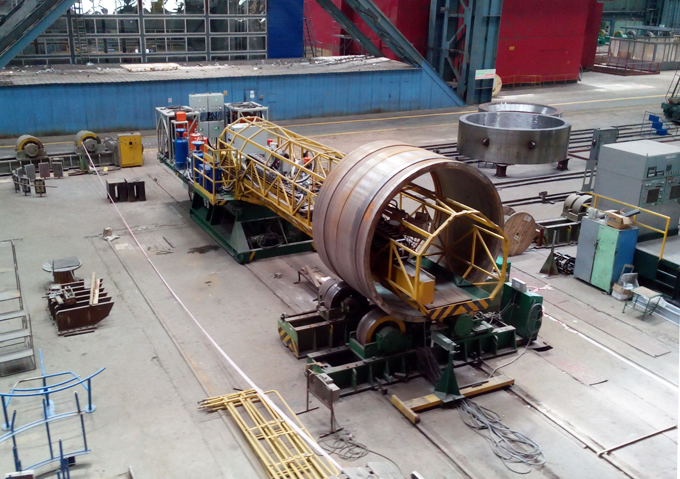

Комплекс установлен на имеющуюся сварочную консоль ВД-43 (фирма «BREDA» , Италия). Комплекс работает совместно с опорным роликовым вращателем соответствующей грузоподъемности.

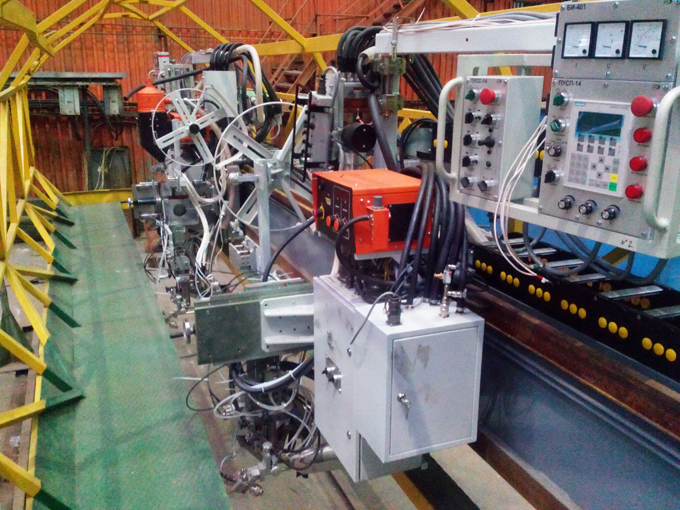

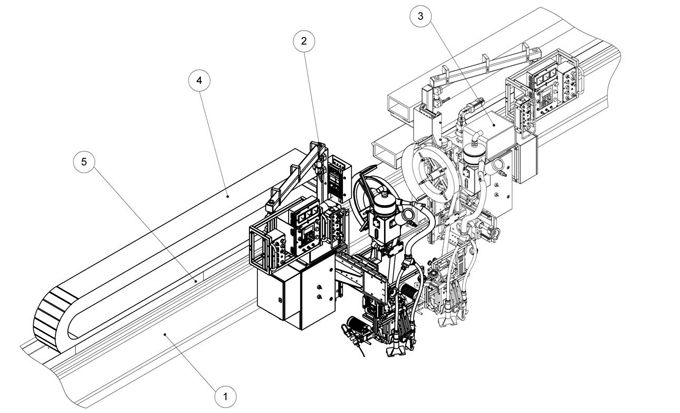

На балке 1 консоли (см. рис. 1) располагается каретка 2 с головкой, пультами и блоками системы управления и пневмогидроблоком. 3 блок управления системой магнитной коррекции. Кабели и шланги, подходящие к каретке, размещаются в кабелеукладчике 4, перемещающемуся по лотку 5.

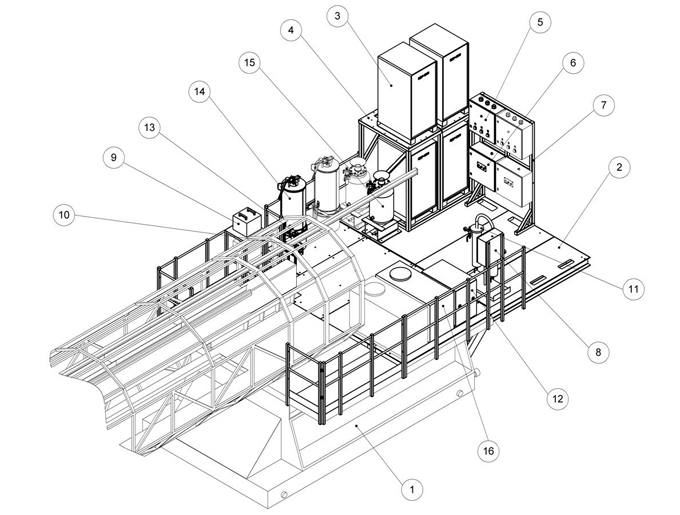

На основании 1 консоли (см. рис. 2) закреплен дополнительный помост 2, образуя единое целое с имеющимся помостом. На помосте располагается следующее сварочное и вспомогательное оборудование:

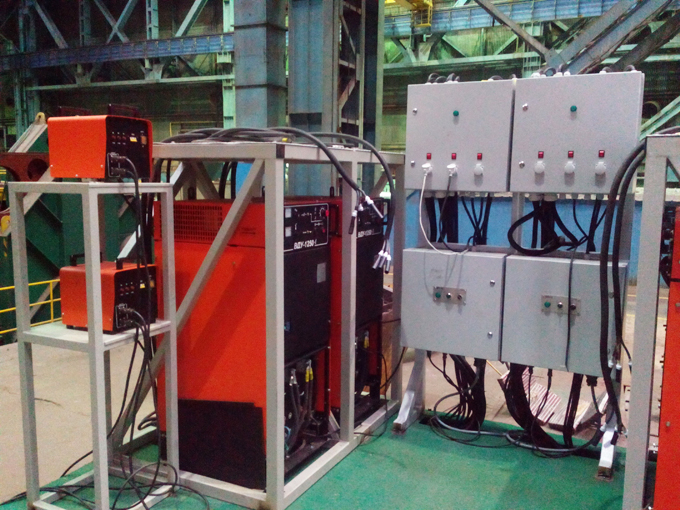

- источники питания дуги 3, установленные на стеллаже 4;
- силовой шкаф 5 и шкаф питания 6, установленные на стойке 7;
- блок управления перемещением консоли 8;
- блок питания системы магнитной коррекции 9;
- блок разъемов 10;
- фильтрационный модуль 11;
- осушитель 12;
- блок подготовки воздуха 13;
- пылеулавливающий агрегат 14 системы флюсооборота;
- флюсовый бак-питатель 15 системы флюсооборота;
- чиллер системы водяного охлаждения 16.
