Термообработка запорной арматуры методом резистивного нагрева
Все
Установка предназначена для резистивного нагрева сварных швов. Нагрев сталей производится с помощью установок для термообработки со скоростью 20С-100С/час до температуры термообработки с заданной выдержкой в зависимости от толщины сварного соединения; охлаждение со скоростью 20С-50С в час до заданной температуры, а далее с отключенной установкой до комнатной температуры.
Установка подключается к трехфазной сети 380 В, 50 Гц. Цепи управления - к сети 1х220 В, 50 Гц.



Установка включает в себя:
- 2 источника питания с системой управления для резистивного нагрева ST130-6-8S, укомплектованных электронным регистратором «LOGOSCREEN 500» на 6 каналов.

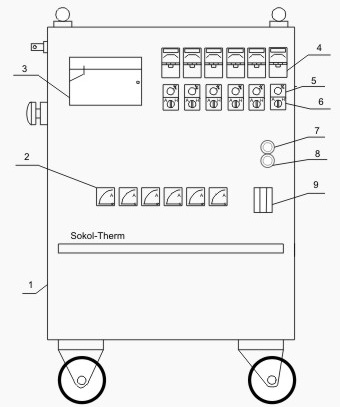

1. корпус установки
2. амперметры
3. электронный регистратор «LOGOSCREEN 500»
4. регулятор ТС-60
5. регулятор мощности
6. переключатель режимов
7. кнопка «Пуск»
8. кнопка «Стоп»
9. лампы контроля фаз

Нагревательные элементы типов VHV и VHK



- соединительные кабели
- кабели для подключения нагревателей
- термопары и компенсационные кабеля.
