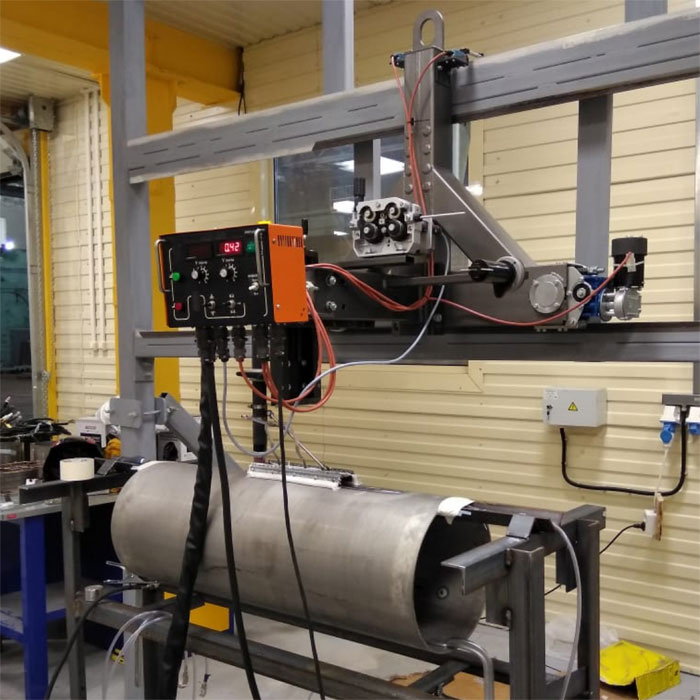

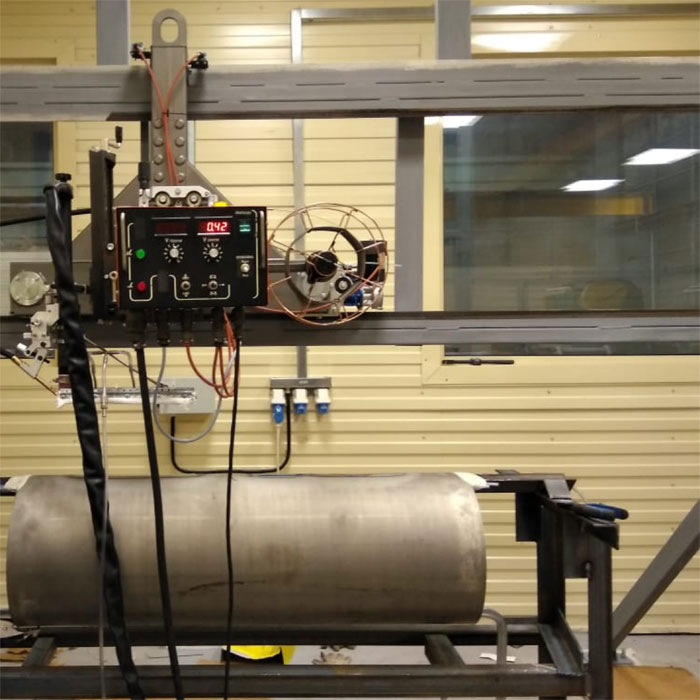

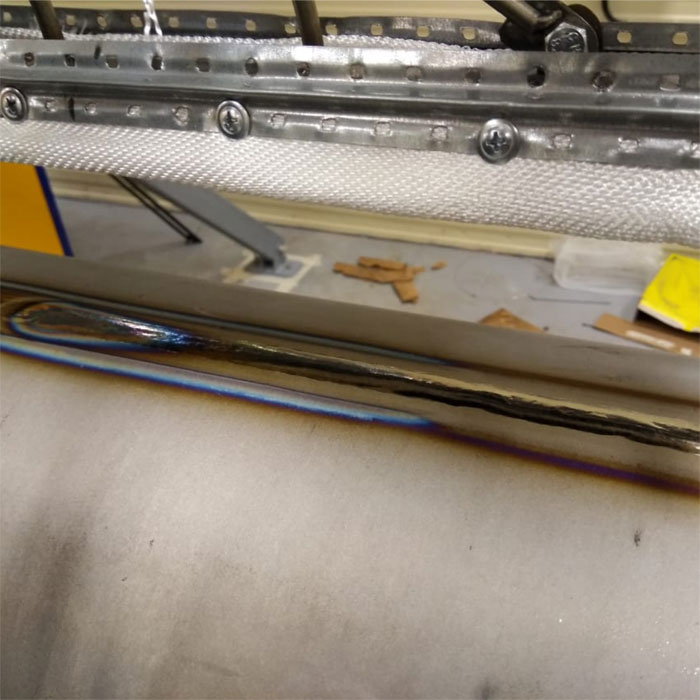

Сварка титана сварочной головкой ТИГ-500
Все

СВАРОЧНАЯ ГОЛОВКА ТИГ - 500

НАЗНАЧЕНИЕ

Сварочная головка для дуговой сварки не плавящимся электродом с подачей присадочной проволоки ТИГ-500У3.1, предназначена для автоматической однослойной и многослойной сварки TIG на постоянном и переменном токе изделий из алюминия титана, нержавеющих, малоуглеродистых и низколегированных сталей в составе сварочных линий, установок и др. сварочного оборудования.

Головка предназначена для сварки стыковых соединений (с разделкой и без разделки кромок), нахлёсточных и угловых соединений кольцевыми и продольными швами.

Головка используется для сварки соединений, в нижнем положении, не плавящимся электродом, с подачей присадочной проволоки с плавным регулированием скорости подачи и скорости перемещения каретки.



Краткий видеоролик о работе установки ТИГ-500

Технические характеристики
Наименование параметра Значение
Номинальное напряжение питания, В 42 АС/24DC
Номинальный сварочный ток (при продолжи-тельности включения ПВ = 100%), А max 500*
Пределы регулирования сварочного тока, А Определяется используемым источником питания
Диаметры присадочной проволоки, мм 1,2…..3,0
Пределы регулирования скорости подачи электродной проволоки, м/ч 5,4…460
Пределы регулирования скорости перемещения каретки, м/мин 0,1…1
Ход вертикального суппорта, мм 210
Ход горизонтального суппорта, мм 210
Угол поворота сварочной головки вокруг горизонтальной оси, град ±45
Угол наклона горелки относительно вертикальной оси, град +45
–45
Вместимость кассетного устройства (для мотков проволоки) или кассеты (с наружной намоткой проволоки) не более, кг 30
Масса , кг, не более 150
* Номинальный сварочный ток (при продолжительности включения ПВ = 100%) определяется техническими характеристиками сварочной горелки.
** В зависимости от технологических требований головка может комплектоваться слайдом горизонтальным и вертикальным с другим ходом ползуна, который оговаривается при заключении контракта.

СОСТАВ ИЗДЕЛИЯ И КОМПЛЕКТ ПОСТАВКИ

Головка представляет собой каретку продольного перемещения с блоком управления, установленную на направляющем рельсе, с системой позиционирования, горизонтального и продольного ручных суппортов, которая оснащена устройством для размещения электродной проволоки, кронштейном для установки сварочной горелки, механизмом подачи присадочной проволоки и механизмом направления в зону сварки сварочной проволоки.

Комплект поставки головки согласовывается при заключении договора на поставку и указывается на ярлыке, закрепленным на упаковке изделия.

Сокращённый вариант комплекта поставки:

Наименование Количество
Головка сварочная ТИГ-500, шт. 1
Механизм подачи присадочной проволоки, шт. 1
Механизм позиционирования сварочной проволоки, шт. 1
Комплект эксплуатационной документации, экз. 1
