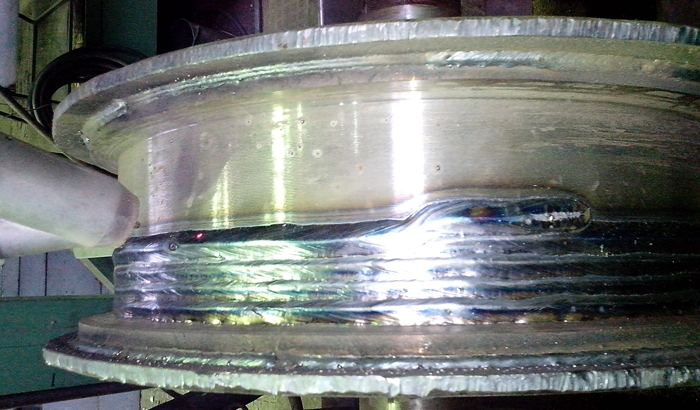

Комплекс дуговой сварки КДС-42», предназначен для сварки и наплавки под слоем флюса поворотных цилиндрических изделий. Комплексом осуществляется сварка на постоянном токе.
Комплекс состоит из портала с механизированной кареткой, к которой присоединена сварочная головка, центральный пульт управления комплексом с пультом управления сварочным манипулятором, а так же источника и системы флюсооборота.

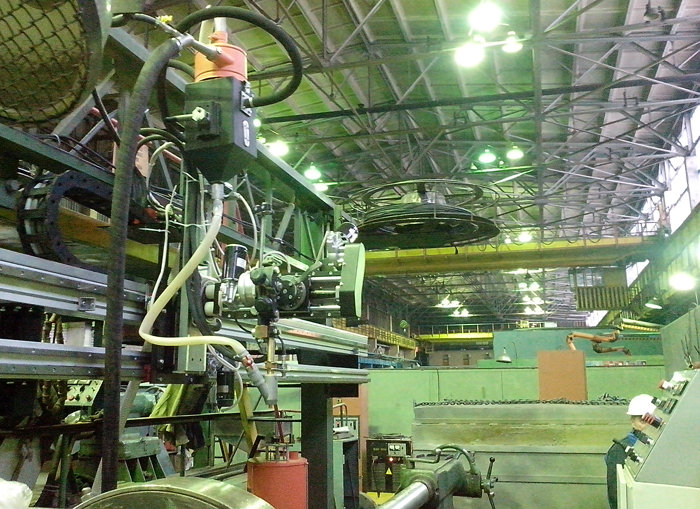

Общий вид комплекса (на рисунке не показаны коммуникационные кабели и рукава)
1 – блок датчиков;
2 – станок токарный (клиента);
3 – направляющие портала с механизированной кареткой;
4 – сварочная головка АДФ-1000 С6;
5 – питатель СОФ;
6 – пылеуловитель ПУА;
7 – портал (клиента);
8 – изделие;
9 – источник питания ВДУ-1250;
10 – шкаф управления манипулятором;
11 – пульт управления КДС;
