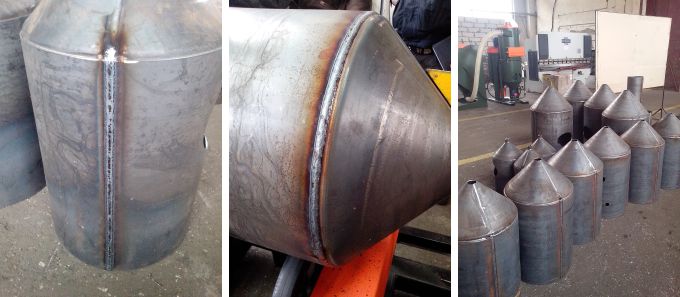

Комплекс дуговой сварки в среде защитных газов предназначен для сварки и наплавки сплошной и порошковой проволокой в среде защитных газов кольцевых и продольных швов цилиндрических изделий на постоянном токе.

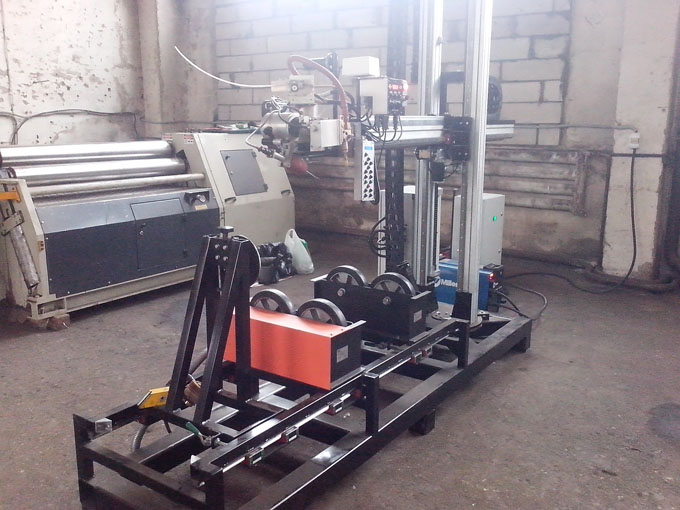

Комплекс состоит из сварной рамы - основания, на которой установлены 3 подвижные платформы с упором и сварочным вращателем ОВРС-1, колонны сварочной мини к которой присоединена сварочная головка с системой слежения и центральный пульт управления комплексом «Восход», а так же сварочного источника и шкафов питания и управления.

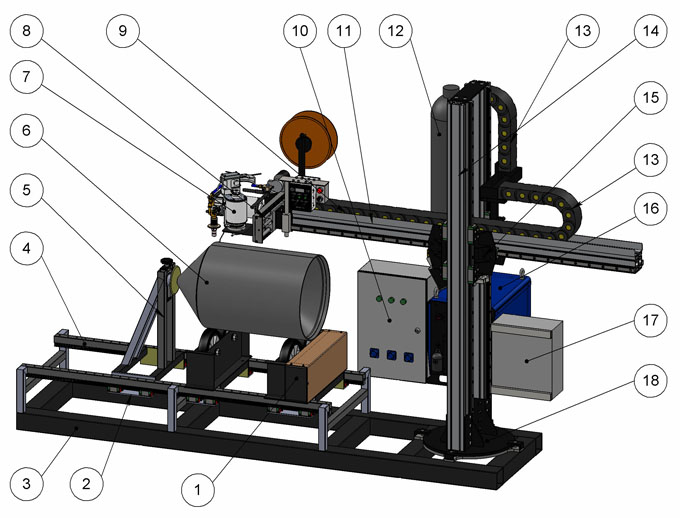

Общий вид комплекса (на рисунке не показаны коммуникационные кабели и рукава)
| 1 – вращатель сварочный ОВРС-1; 2 – подвижная платформа; 3 – основание; 4 – линейные направляющие; 5 – упор; 6 – изделие; 7 – сварочная головка «Восход»; 8 – суппорт регулировки зенита; 9 – кабельный лоток; | 10 – шкаф питания; 11 – горизонтальная балка; 12 – газовый баллон; 13 – гибкий кабель-канал (кабельная гусеница); 14 – вертикальная стойка; 15 – механизм перемещений; 16 – источник сварочный; 17 – шкаф управления колонной; 18 – поворотное основание |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Наименование параметра |
Значение |
|
Напряжение трёхфазной питающей сети частотой 50 Гц, В |
380+5%-10% |
|
Потребляемая мощность, кВА, не более |
20 |
|
Номинальный сварочный ток при 34В (Источник) (при продолжительности включения ПВ = 60%), А |
350 |
|
Пределы регулирования сварочного тока, А |
30…350 |
|
Пределы регулирования напряжения на дуге, В |
14…36 |
|
Диаметр электродной проволоки (сплошная, порошок), мм |
1,2..1,6 |
|
Диапазон длин изделий, мм |
300…1500 |
|
Диапазон диаметров изделий, мм |
115...500 |
