Комплекс дуговой сварки КДС-46 для сварки и наплавки под флюсом
Все
Комплекс дуговой сварки КДС-46 предназначен для сварки и наплавки под флюсом поворотных цилиндрических изделий. Комплексом осуществляется сварка  на постоянном токе.

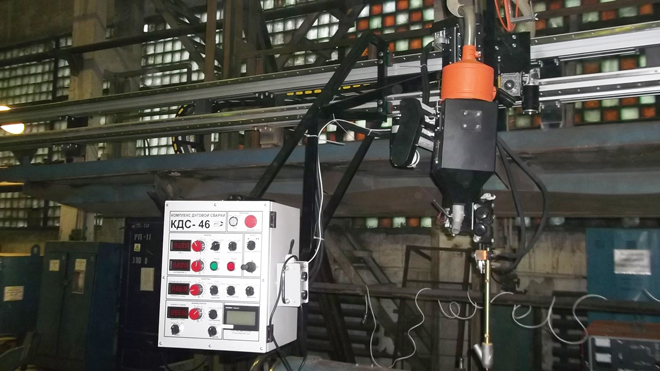

КДС-46 состоит из портала с механизированной кареткой, к которой присоединена сварочная головка, центральный пульт управления комплексом с пультом управления сварочным манипулятором, а так же источника и системы флюсооборота.

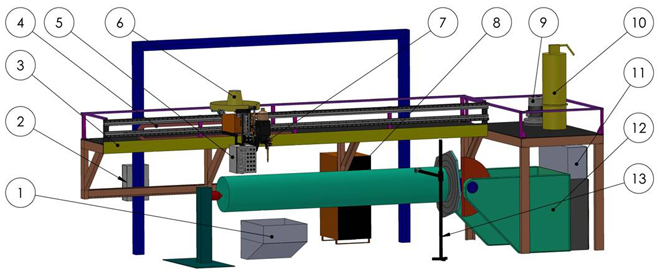

Общий вид комплекса (на рисунке не показаны коммуникационные кабели и рукава)
1 – сборный флюсовый бункер;
2 – шкаф питания комплекса;
3 – подъемная платформа (клиента);
4 – направляющие портала с механизированной кареткой и кабельной гусеницей;
5 – пульт управления КДС;
6 – кассета;
7 – сварочная головка АДФ-1000 С6;
8 – источник питания ВДУ-1250;
9 – вихревой вакуумный насос;
10 – пылеуловитель ПУА;
11 – шкаф управления вращением манипулятора;
12 – сварочный манипулятор (клиента);
13 – стойка с энкодером вращения детали.

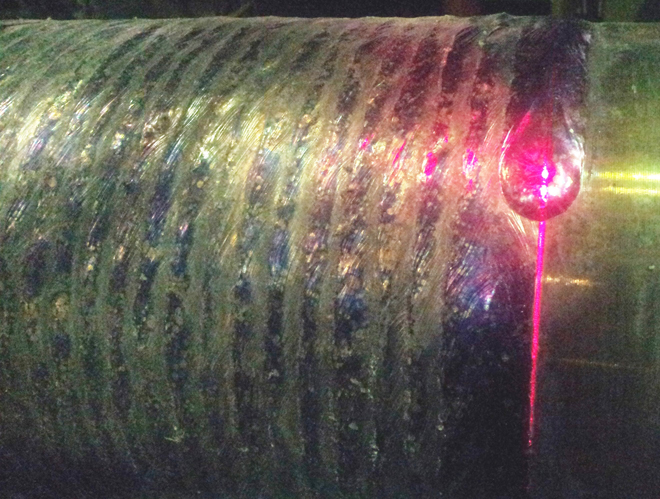

На рисунке показан тестовый ролик после отладки
