КОМПЛЕКС ДУГОВОЙ СВАРКИ КДС-115

Комплекс дуговой сварки КДС-115 предназначен для автоматической сварки наружных кольцевых и продольных швов в среде защитных газов и под флюсом (модернизация имеющегося оборудования: сварочной колонны ESAB и опорного роликового вращателя ESAB)

ВНЕШНИЙ ВИД КОМПЛЕКСА

+ Технические характеристики

Наименование параметра Значение
Напряжение трёхфазной питающей сети частотой 50 Гц, В 380+5%-10%
Потребляемая мощность, кВА, не более 70
Давление воздуха в питающей магистрали, кг/см2 4…6
Диапазон перемещения консоли по вертикали, мм 3000
Диапазон перемещения консоли по горизонтали, мм 3000
Скорость перемещения консоли по горизонтали, м/мин 0,1…2,0
Скорость подъёма консоли, м/мин 2,0
Скорость перемещения колонны по рельсам, м/мин 0,1…2,0
Габариты (длина х ширина х высота), мм, не более 7000 х 6250 х 5200
Диапазон перемещения рабочего инструмента по вертикали (вертикальный ход головки), мм 240
Диапазон перемещения рабочего инструмента по горизонтали (поперечный ход головки), мм 240
Головка №1. Сварка под флюсом
Номинальный сварочный ток (при продолжительности включения ПВ = 100%), А 1000
Пределы регулирования сварочного тока источника, А 50…1000
Пределы регулирования напряжения на дуге, В 12…38
Диаметр сварочной проволоки, мм 2,0…3,0
Скорость подачи проволоки, м/ч (м/мин) 32…320 (0,53…5,3)
Головка №2. Сварка в среде защитных газов.
Номинальный сварочный ток (при продолжительности включения ПВ = 100%), А 500
Пределы регулирования сварочного тока источника, А 50…500
Пределы регулирования напряжения на дуге, В 16,5…39
Диаметр сварочной проволоки, мм 1,2…1,6
Скорость подачи проволоки, м/ч (м/мин) 150…1800 (2,5…30,0)

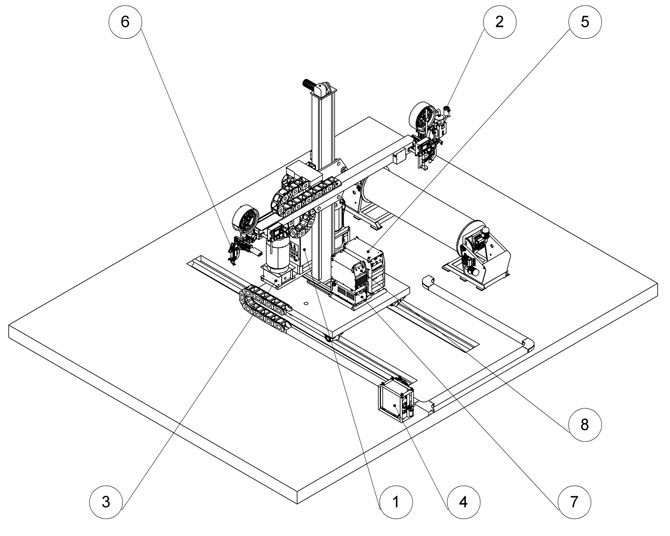

СОСТАВ ИЗДЕЛИЯ

1. Система управления комплексом;

Оборудование для сварки под флюсом:

2. Головка для сварки под флюсом;

3. Система флюсооборота;

4. Система подготовки воздуха;

5. Источник питания сварочной дуги;

Оборудование для сварки в среде защитного газа:

6. Головка для сварки в среде защитного газа;

7. Блок водяного охлаждения;

8. Источник питания сварочной дуги ;

+ Укрупнённый комплект поставки Комплекса

Наименование
Головка для сварки под флюсом
 Система флюсооборота
 Система подготовки воздуха
 Источник питания Пионер-А 1000
Головка для сварки в среде защитного газа
 Блок водяного охлаждения БВА-02
 Источник питания Пионер 5000
 Регулятор расхода газа У30-АР40П-36 с подогревом
Система управления Комплексом
 Шкаф управления ШУ-115
 Пульт дистанционного управления колонной ПДУК-115
Блоки управления для сварки под флюсом
 Пульт управления сварочным процессом ПУСП-115-1
 Пульт дистанционного управления ПДУ-115-1
 Блок разъемов БР-115-1
Блоки управления для сварки в среде защитного газа
 Пульт управления сварочным процессом ПУСП-115-2
 Пульт дистанционного управления ПДУ-115-2
 Блок разъемов БР-115-2
Монтажные части и принадлежности, комплект
Комплект эксплуатационной документации, экз.

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Головка для сварки в среде защитного газа

Предназначена для сварки наружных кольцевых и продольных швов.

1. Изоляторы;

2. Механизированный вертикальный суппорт;

3. Проставки;

4. Горизонтальный суппорт-колебатель;

5. Поворотный суппорт;

6. Кронштейн;

7. Правильное устройство;

8. Подающее устройство;

9. Горелка;

10. Клапан подачи газа (установлен на обратной стороне подающего устройства).

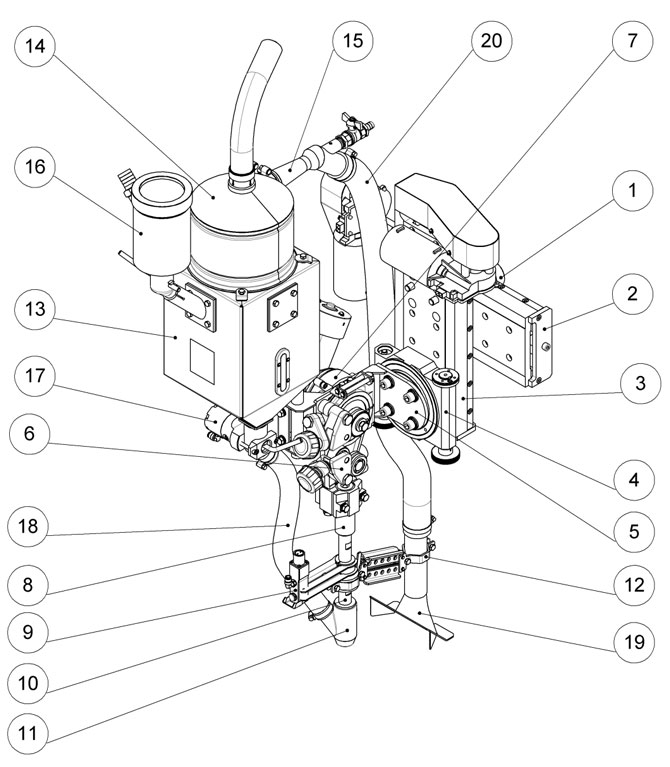

Головка для сварки под флюсом

Предназначена для кольцевой и продольной сварки.

1. Изоляторы;

2. Горизонтальный механизированный суппорт;

3. Вертикальный механизированный суппорт;

4. Поворотный суппорт ;

5. Кронштейн;

6. Подающее устройство;

7. Привод подающего устройства;

8. Токоподвод;

9. Светоуказатель с кронштейном;

10. Секцию токоподвода;

11. Сопло флюсоподачи;

12. Пантограф сопла флюсосбора;

13. Бункер;

14. Циклон;

15. Эжектор;

16. Промежуточный питатель с задвижкой;

17. Флюсовая задвижка;

18. Шланг флюсоподачи;

19. Сопло флюсосбора;

20. Шланг флюсосбора.

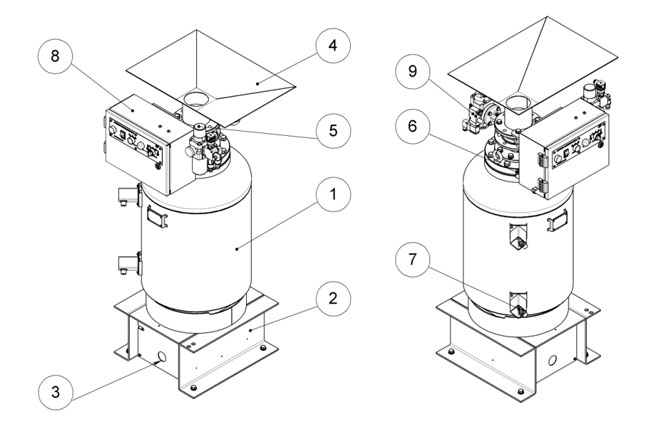

Система флюсооборота

Предназначена для подачи флюса в зону сварки, а также для сбора остатков флюса в бункер с целью его дальнейшего использования.

1. Ёмкость;

2. Подставка;

3. Подающий патрубок;

4. Воронка для засыпания флюса;

5. Блок подготовки воздуха;

6. Предохранительный клапан;

7. Датчик наличия флюса;

8. Блок управления;

9. Дисковый затвор;

--. Трубчатые электронагреватели (ТЭНы) (на рис. условно не показаны).

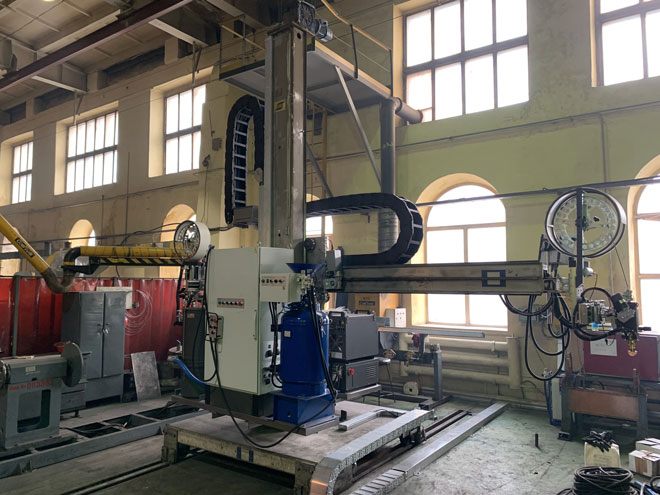

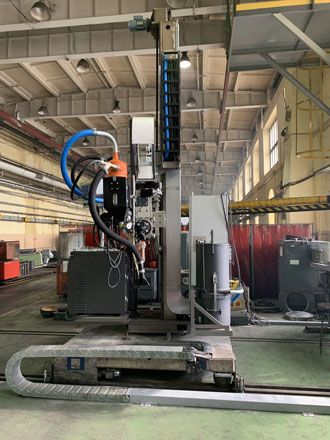

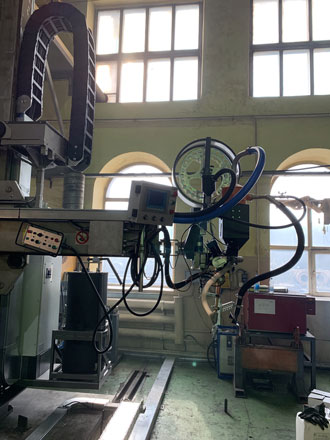

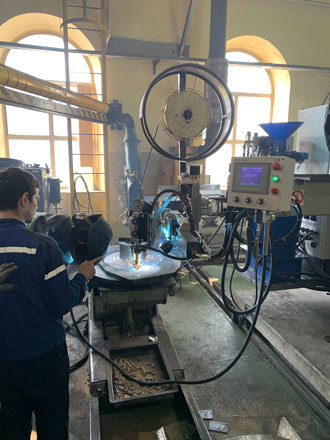

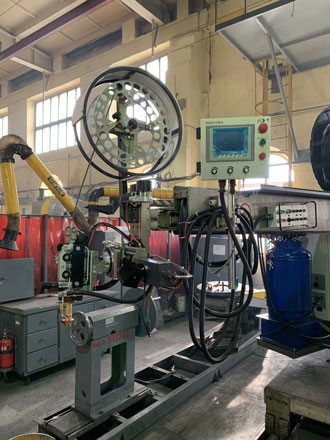

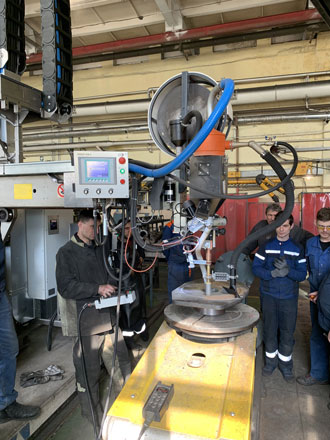

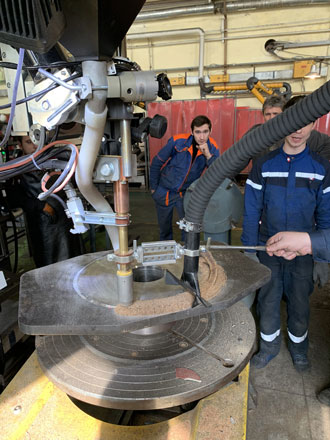

Фотографии КОМПЛЕКСа ДУГОВОЙ СВАРКИ КДС-115
