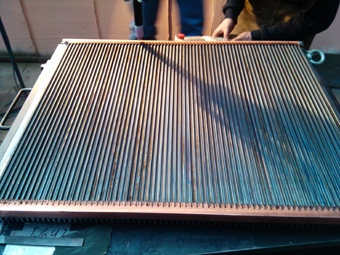

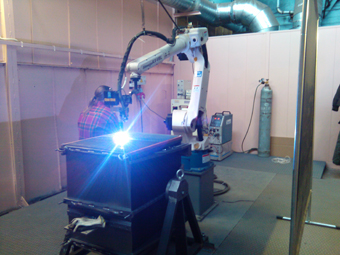

Опытная установка предназначена для автоматической сварки секций резисторов из пластин. Соединение выполнялось однопроходной аргонодуговой сваркой неплавящимся электродом. Глубина провара шва в пределах 1,0…1,5 мм.Общая длина швов на 1 изделии 70 м.

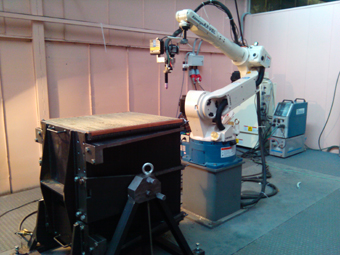

Робот фирмы OTC Daihen оснащен лазерным датчиком для определения линии шва и сенсором для поддержания заданной длины дуги.

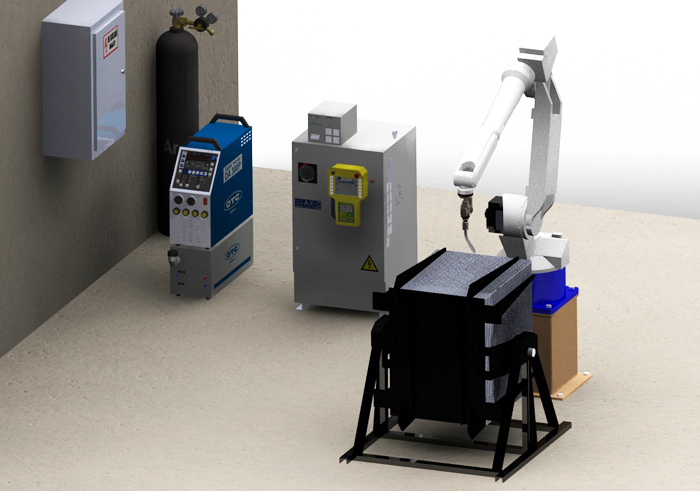

Установка состоит из следующих компонентов. 1. Робот-манипулятор на постаменте AX-MV6L 2. Контроллер AX-C 3. Программатор 4. Пульт управления 5. Плата синхронизации 6. Трансформатор 7. Комплект кабелей 8. Лазерный поисковый сенсор AX-QD (головка сенсора, блок питания, комплект соединительных проводов) 9. Дуговой сенсор AX-TR2 10. Источник сварочного тока DA300P 11. Горелка с водяным охлаждением 12. Газовый редуктор |  |
 |  |
