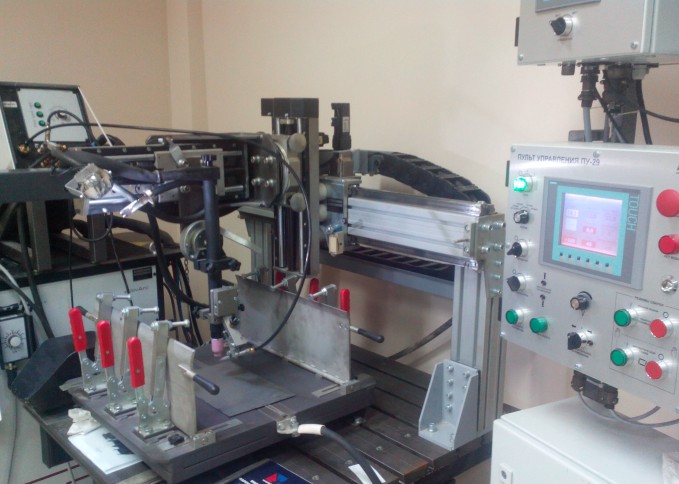

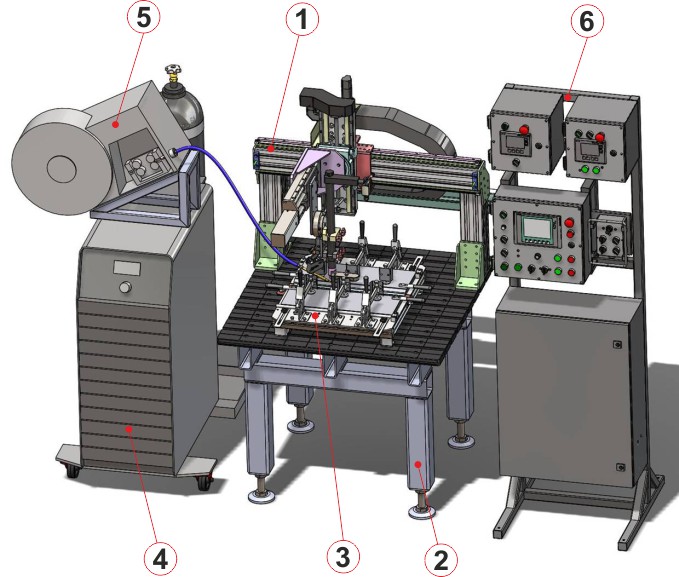

Комплекс дуговой сварки КДС-29 предназначен для аргонодуговой сварки продольных швов. Комплекс включает в себя (см. рис. 1): настольный портал 1 с расположенной на нём сварочной головкой, установленной на самоходной каретке, сборочно-сварочный стол 2, приспособление для сварки продольных швов 3, источник сварочной дуги 4 с охладителем, механизм подачи присадочной проволоки 5, стойку с составными частями системы управления 6, а также комплект монтажных частей и принадлежностей.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Наименование параметра |
Величина параметра |
|
Напряжение трёхфазной питающей сети частотой 50 Гц, В |
380+5%-10% |
|
Потребляемая мощность, кВА, не более |
30 |
|
Длина изделия, мм, не более |
500 |
|
Ход перемещения каретки по балке, мм |
800 |
|
Скорость перемещения каретки, м/мин, не более |
6 |
|
Головка для аргонодуговой сварки |
|
|
Диапазон перемещения рабочего инструмента по вертикали (вертикальный ход головки), мм |
240 |
|
Диапазон перемещения рабочего инструмента по горизонтали (поперечный ход головки), мм |
240 |
|
Номинальный сварочный ток (при продолжительности включения ПВ = 100%), А |
350 |
|
Пределы регулирования сварочного тока источника, А |
5…400 |
|
Диаметр присадочной проволоки, мм |
0,8…2,4 |
|
Скорость подачи присадочной проволоки, м/мин |
0.2…10 |
|
Рабочий ход осциллятора, мм |
40 (±20) |
