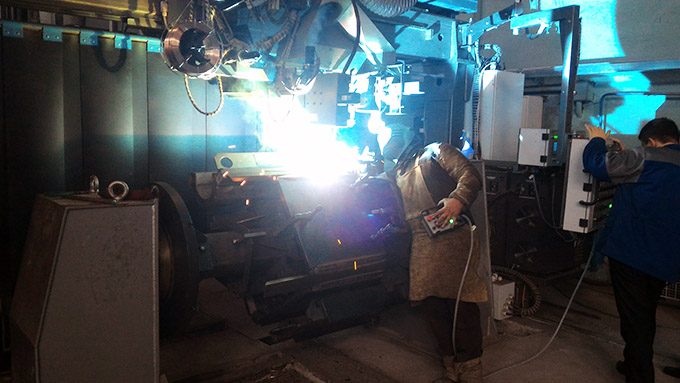

Комплекс дуговой сварки КДС-27 предназначен для дуговой сварки продольных швов магнитопровода и продольных швов плит корпусов тяговых двигателей электровозов.

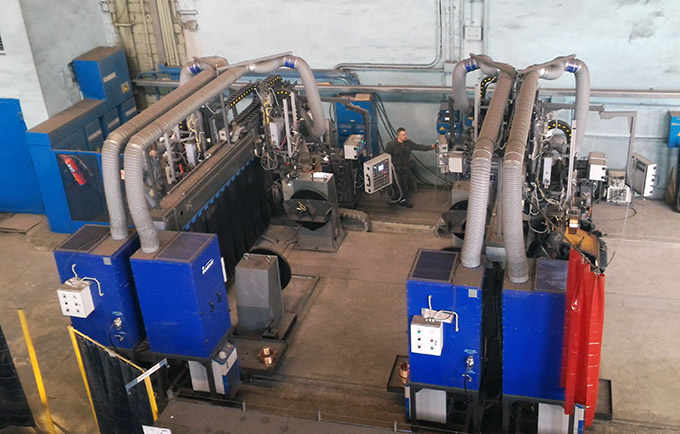

Комплекс выпускается в двух вариантах: одинарном (КДС-27.1) со сварочной головкой, расположенной с одной стороны портала, и сдвоенном (КДС-27.2) с двумя сварочными головками, расположенными с двух сторон портала.

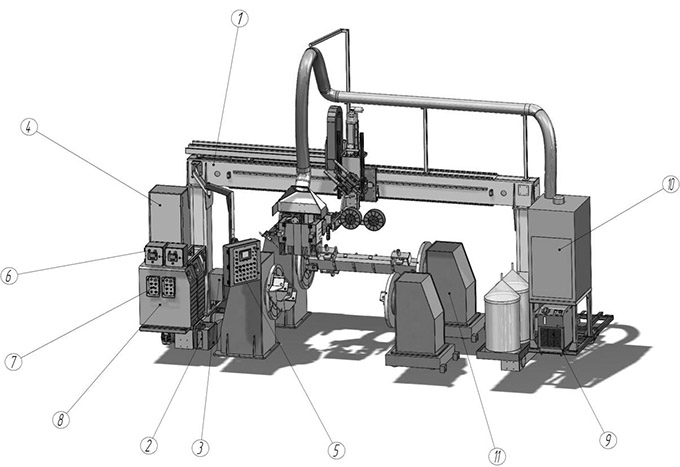

Комплекс КДС-27.1 включает в себя:
- портал 1 с расположенной на нём сварочной головкой, установленной на самоходной каретке;
- распределительный шкаф 2;
- шкаф управления порталом 3;
- систему управления, которая состоит из шкафа управления 4, пульта управления 5, пульта дистанционного управления, двух блоков управления механизмом колебаний 6, двух пультов дистанционного управления механизмом колебаний 7;
- два источника сварочной дуги 8,
- чиллер 9,
- вентиляционное устройство 10,
- два кантователя 11;
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Наименование параметра |
Величина параметра |
Напряжение трёхфазной питающей сети частотой 50 Гц, В |
380+5%-10% |
Потребляемая мощность, кВА, не более |
30 |
Длина изделия, мм, не более |
1000 |
Ход перемещения каретки по балке, м |
3,4 |
Скорость перемещения каретки, м/мин, не более |
2 |
Головка для дуговой сварки |
|
Диапазон перемещения рабочего инструмента по вертикали (вертикальный ход головки), мм |
840+120 |
Диапазон перемещения рабочего инструмента по горизонтали (поперечный ход головки), мм |
360 |
Номинальный сварочный ток (при продолжительности включения ПВ = 100%), А |
350 |
Пределы регулирования сварочного тока источника, А |
5…400 |
Диаметр присадочной проволоки, мм |
1,6 |
Скорость подачи электродной проволоки, м/мин |
0,5…24 |
Рабочий ход осциллятора, мм |
40 (±20) |
