Автоматизированный наплавочный комплекс КДС-39 – предназначен для восстановительной электродуговой наплавки под слоем флюса замковых частей (ниппеля и муфты) бурильной трубы, вращаемой роликовыми опорами в горизонтальном положении. Комплекс производит наплавку бурильных труб в диапазоне диаметров 73- 150 мм, длиной в диапазоне 8 500 – 12 000 мм

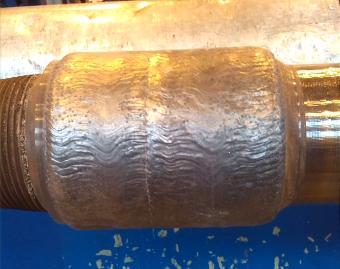

Наплавленная буровая труба до мехобработки
Преимуществами автоматизированного комплекса являются:
• возможность наплавки несколькими электродными проволоками диаметром 1,6-2,0 мм слоя металла шириной до 120 мм за один оборот трубы;
• получение высококачественного наплавленного металла (без пор и трещин) с наперед заданными механическими свойствами;
• возможность последовательной наплавки ниппеля и муфты за одну установку изделия;
• возможность механизированной сепарации шлака и флюса и автоматизированной подачи его в зону наплавки.

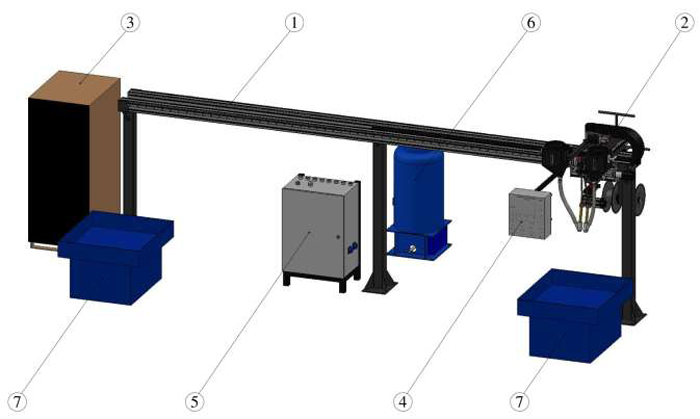

В состав автоматизированного комплекса КДС-39 входят следующие основные узлы:
• трехстоечный портал с двумя направляющими балками и зубчатой рейкой (1);
• двухэлектродный подвесной наплавочный автомат с двумя флюсовыми бункерами и проволокоподающим устройством с двумя кассетами (2);
• источник сварочного тока – ВДУ-1250 (3);
• шкаф управления (4);
• пульт управления (5);
• энкодерное устройство;
• флюсоподающее устройство СОФ-1250 (6);
• виброустройство сепарации шлака и флюса (7);
• технологическая оснастка: для удержания шлака и флюса, для подачи воздуха внутрь трубы, устройство подвода обратного кабеля (по 1 компл.), теплоизоляционный колпак (6 ед.)
• кабели сварочные, кабели цепей управления, шланги и гибкая кабельная цепь
